方形法兰安装多针航空电连接器结构

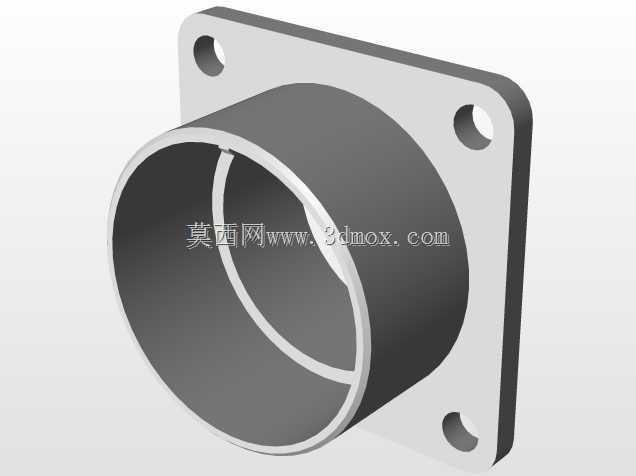

　　这款多针电连接器采用方形法兰盘安装结构，是工业电气互联场景里常用的穿墙式接插部件，常见于工业控制柜、机载设备、重型移动装备的舱体布线环节，用来实现多回路控制信号、小功率供电线路的快速对接与分断，相比普通接线端子排，它能在设备检修、模块更换时省去逐根拆线接线的工序，同时自带的壳体屏蔽结构能降低工业现场电磁干扰对弱信号传输的影响。从结构设计逻辑来看，法兰盘四个角预留了沉头安装孔，安装时可从舱体外侧穿入螺栓固定，安装孔的沉头深度刚好容纳标准内六角圆柱头螺钉的头部，避免螺钉突出法兰面影响对接端的配合间隙；法兰盘与插针基座衔接的位置做了外螺纹结构，这个螺纹是用来配合对接端的锁紧螺套的，插合到位后旋转螺套就能实现两端壳体的刚性锁止，

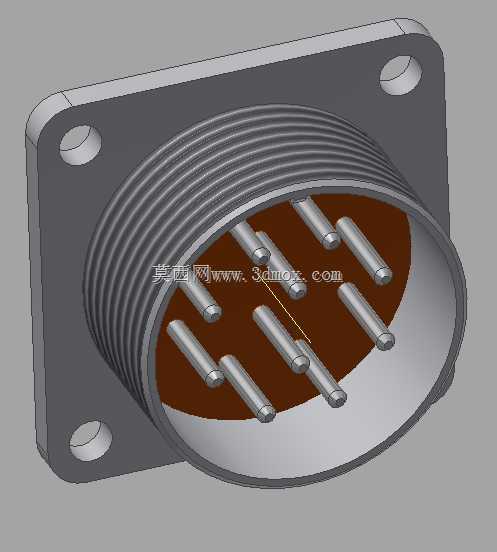

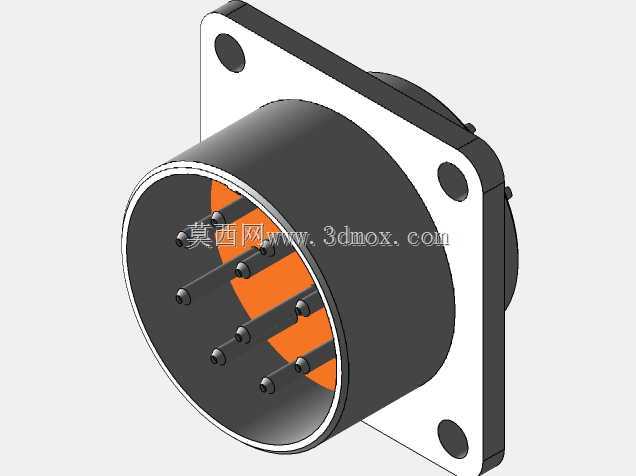

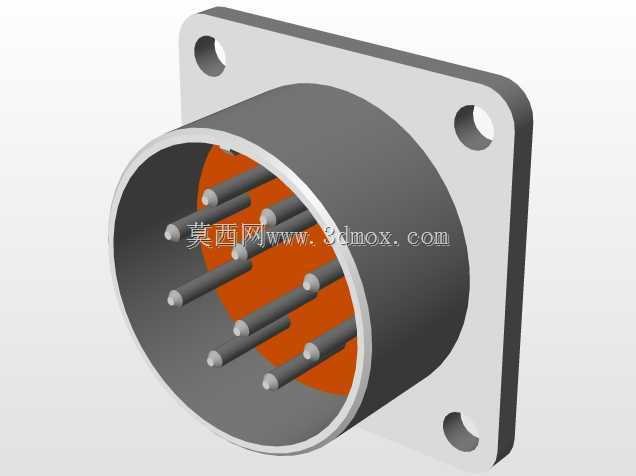

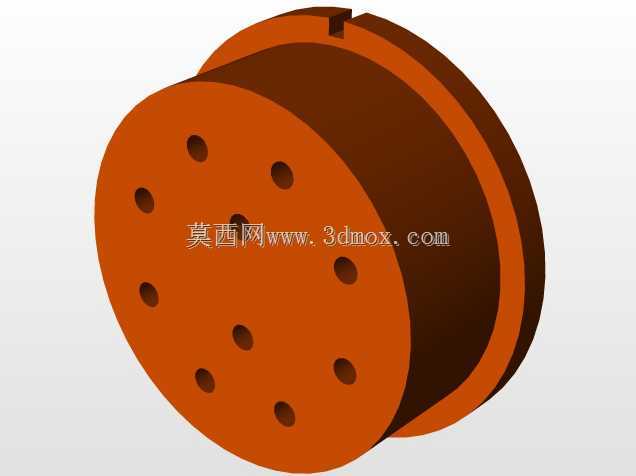

　　防止设备运行过程中受振动冲击出现接插松脱、信号瞬断的问题。插针端采用绝缘体基座固定12根圆柱形插针，插针按照三排错位排布，这种排布方式一方面能在有限的圆形壳体内径空间里最大化针间绝缘距离，避免相邻针脚在高湿、凝露环境下出现爬电击穿，另一方面错位排布的插针在插合时能形成分步导向，不会出现所有插针同时对准的卡滞问题，降低现场插合操作的对位难度。绝缘体基座采用棕色耐温绝缘材料，与金属壳体之间做了台阶式压装配合，压装位置预留了密封胶填充槽，在有防护等级要求的使用场景下，可以在槽内填充密封硅胶，实现壳体与绝缘体之间的缝隙密封，阻挡粉尘、水汽从安装面后侧进入接插腔体。壳体外侧的螺纹段做了等距退刀槽设计，

　　退刀槽的宽度刚好适配标准锁紧螺套的起始牙位，加工时能保证螺纹的有效啮合长度满足锁紧受力要求，不会出现螺套旋入不到位、锁止力不足的问题。安装边界方面，方形法兰的对角安装孔中心距适配主流工业舱体的开孔尺寸，法兰盘厚度经过受力校核，在采用M4规格螺栓紧固时，即使受到侧向拉扯力也不会出现法兰变形；插针的伸出长度控制在合理范围，插合后插针与对接端插孔的接触长度满足额定电流下的载流面积要求，不会因为接触长度不足导致接触电阻过大、长期运行发热。插针根部做了倒角过渡，避免压装绝缘体时出现绝缘层被插针锐角切伤的问题，同时插针的焊接端预留了足够的导线焊接空间，适配0.5-1.5平方毫米的多股铜芯导线压接或焊接，能覆盖绝大多数工业控制信号回路的线径要求。

　　在实际选型使用时，这款连接器适合固定安装在设备舱壁上，对接端采用带尾夹的插头结构，尾夹可以固定接入的线缆护套，避免线缆拖拽力直接作用在插针焊接点上，提升接线部位的抗疲劳性能；金属壳体采用导电材质，安装时通过法兰盘与设备金属舱壁直接接触，能实现可靠的接地连接，屏蔽外界电磁干扰的同时，也能避免设备漏电时壳体带电的安全隐患。
