窄间隙焊炬莱特专用焊接工装结构

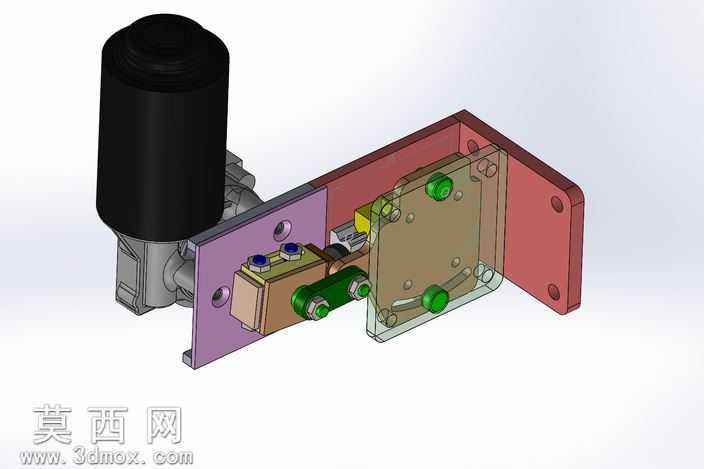

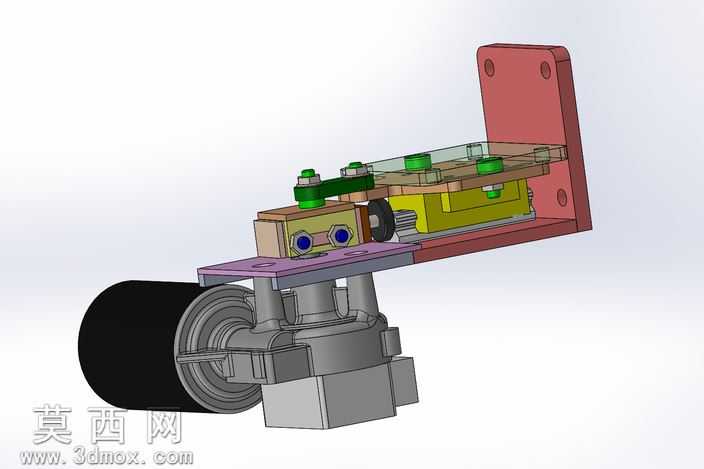

本模型为窄间隙焊接工况专用的焊炬莱特设备，采用三维参数化建模完成整体装配设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一个零部件的装配约束、运动间隙都做了精准定义，完整还原了设备的实际装配状态。渲染阶段采用工业产品标准渲染流程，针对不同材质的物理特性做了区分设置：安装背板采用喷塑碳钢材质，设置了低粗糙度的哑光红色漆面反射参数，还原工业钣金件的表面质感；中部的主体安装板采用阳极氧化紫色铝合金材质，调整了金属反射强度与细微磨砂纹理，体现铝合金加工件的表面特征；上部的绝缘固定座采用绿色工程塑料材质，设置了低反光的漫反射参数，匹配绝缘件的材质属性；下部的焊炬主体采用铸铝与黑色橡胶组合材质，铸铝部分设置了细微的铸造纹理与金属亚光反射，黑色滚轮部分设置了高粗糙度的橡胶漫反射参数，还原焊炬手持/走行部件的真实质感。结构设计上，设备采用壁挂式安装逻辑，后侧的红色L型安装背板预留了四个沉头安装孔，可直接固定在焊接专机的机架立面；背板前方设置了可微调的滑动安装平台，通过绝缘压块与紧固螺丝固定中部的气路控制组件，气路组件集成了进气接口、流量调节旋钮与电磁阀安装位，可精准控制保护气的输出流量与通断时序；下部通过转接法兰连接标准焊炬主体，焊炬前端设置了10毫米宽度的窄间隙焊嘴，可深入窄间隙坡口内部完成焊接作业，整体结构通过绝缘垫片实现电气回路与安装机架的隔离，避免焊接电流分流影响焊接稳定性。设计思路围绕窄间隙焊接的实际工况展开，针对窄间隙坡口焊接时焊炬可达性差、保护气易扩散、安装定位精度要求高的痛点，将气路控制、焊炬固定、位置微调、绝缘防护功能集成在紧凑的壁挂式结构中，既保证了焊嘴的定位精度，又通过模块化的组件设计方便易损件的快速更换，同时预留的微调滑轨结构可适配不同深度的坡口焊接需求，整体结构紧凑、功能集成度高，完全匹配自动化焊接专机的配套使用需求。
