焊机工位自动卸料挑选机械手设备

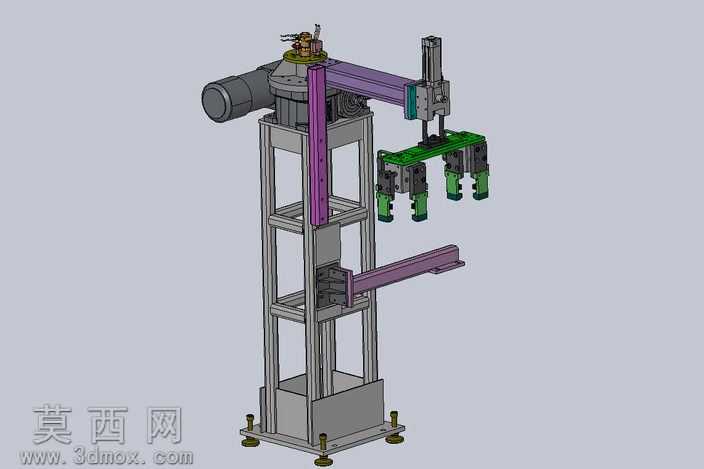

本作品为焊机配套的自动卸料挑选机构三维模型，整体采用立式框架式主体结构设计，建模过程严格遵循机械设计装配逻辑，各零部件配合关系清晰，可直观呈现设备的完整运行逻辑。模型主体支撑部分采用方管焊接框架结构建模，底部配置可调式脚杯结构，可实现设备水平度的灵活调节，保障设备运行过程中的稳定性；竖向传动部分配置线性导轨与传动立柱，搭配横向伸出的悬臂梁结构，可实现Z轴方向的升降运动与水平方向的伸缩位移，传动部件的建模还原了伺服驱动、传动丝杠、导向滑块的细节结构，各运动副的配合间隙符合实际机械装配公差要求。末端执行部分设计有多工位夹取模组，可同时完成多个焊接完成工件的夹取动作，夹爪部分采用气动驱动结构建模，还原了夹爪开合的动作逻辑，可适配不同规格焊接工件的夹取需求，同时在悬臂末端设置工件检测位结构，可在卸料过程中同步完成工件的合格性挑选，将不合格工件分流至对应区域，无需后续人工分拣工序。建模过程中对各零部件的材质进行了区分设置，框架主体采用钢材哑光金属材质，传动导轨采用亮面镀铬金属材质，气动夹爪部分采用硬质阳极氧化铝合金材质，气管线路采用黑色橡胶材质，不同材质的光影渲染效果贴合实际工业设备的视觉表现，可清晰区分不同功能模块的结构边界。整体设计思路围绕焊接工序的自动化上下料需求展开，替代传统人工取件分拣的作业模式，可直接对接焊机出料工位，完成焊接完成工件的自动取出、质量筛选、有序码放全流程动作，设备结构紧凑，占用车间空间小，运动行程经过合理规划，可避免与焊机主体发生运动干涉，各模组采用模块化设计思路，后续可根据实际生产的工件规格快速更换末端夹爪模组，适配不同型号工件的卸料挑选需求，模型完整还原了设备的装配层级，各紧固件、安装板、驱动元件的细节均有体现，可直接用于方案展示、结构校核与后续工程出图参考。
