弧面底座按压式微型锁紧操作件

　　在小型机电设备、便携检测仪器、桌面级工装夹具的操作端布局中，这类带弧面贴合底座的按压式操作锁紧件，是实现快速卡位、瞬时解锁动作的核心接触部件，区别于传统旋钮式、拨杆式锁紧结构，它的操作行程更短，施力方向垂直于安装面，不需要额外的旋转让位空间，在紧凑排布的操作面板上能大幅降低相邻操作件的干涉风险。从实际使用场景来看，这类部件常被用在小型试验箱的舱门快锁、便携测量设备的功能档位切换、桌面工装的快速压头锁紧、小型电气柜的应急解锁端等位置，操作人员只需要单指向下按压即可完成锁紧或解锁动作，不需要扭转手腕，长时间频繁操作的疲劳度远低于旋转式结构。

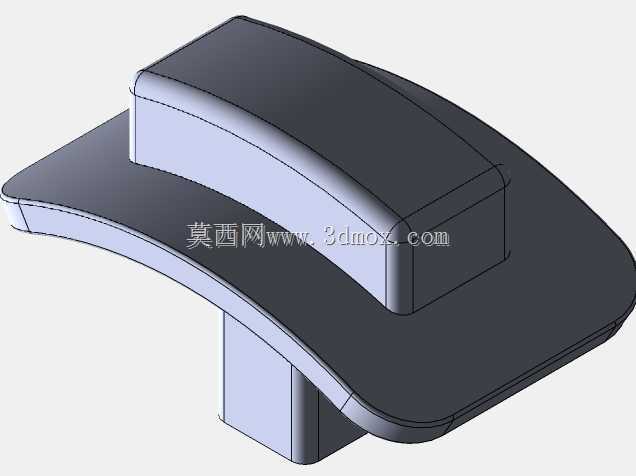

　　从结构设计逻辑来看，这个部件采用分体式的功能分区设计，上部的按压帽做了大弧度的顶面过渡，边缘全部做了R角倒圆处理，指腹接触的区域没有尖锐棱角，按压时的压强分布更均匀，不会出现硌手的问题；中部的连接柱是和安装面板配合的核心导向段，柱体的尺寸公差需要控制在h7级别，和安装孔的间隙保持在0.02-0.05mm之间，既保证按压动作顺畅无卡滞，又不会出现横向晃量，避免长期使用后出现偏磨导致的行程卡顿。下部的弧面底座是这个部件区别于常规平底座按件的核心设计，底座的下表面弧度和被安装的曲面壳体、弧面工装的表面弧度完全匹配，安装后底座和安装面完全贴合，不会出现悬空缝隙，一方面能分散按压时的局部应力，避免薄壳安装面被压裂变形，另一方面也能起到定位作用，安装时不需要额外调整对位，底座贴合弧面后自然对准安装孔位，降低装配难度。

　　在安装边界的设计考量上，这类微型按压件的安装孔通常采用沉孔设计，连接柱穿过安装孔后，下部通过卡簧或者径向弹珠实现轴向限位，不需要额外的螺纹紧固，装配效率比螺纹连接的按钮件高40%以上，适合批量装配的小型设备生产线。底座的弧面曲率需要和对应安装面的曲率保持一致，常规适配的安装面曲率半径在50-120mm之间，覆盖绝大多数小型便携设备的外壳弧面、小型工装的弧形压条尺寸。按压行程设计在3-5mm之间，这个行程长度既可以保证内部锁紧结构有足够的卡位量，不会因为振动出现意外脱开，又不会因为行程过长导致操作费力，按压力度控制在15-20N之间，符合普通成年人单指操作的舒适施力区间。

　　从结构强度的设计细节来看，按压帽和中部连接柱采用一体化的加强筋布局，在按压帽的内腔设置了十字形加强筋，筋厚1.2mm，既可以减少塑料件的缩水变形，又能提升按压帽的抗冲击强度，即使受到意外的侧向撞击也不会出现开裂。底座的边缘做了1mm的翻边处理，翻边和安装面接触的位置做了0.2mm的倒角，避免安装时刮伤安装面的涂层。内部的锁紧卡位结构设计在连接柱的下部，采用对称的两个弹片卡位，按压到行程终点时弹片弹出卡入安装座的卡槽，再次按压时弹片收缩实现解锁，整个动作的反馈清晰，按压到位时有明显的触感反馈，操作人员不需要目视确认就能判断是否锁紧到位，适合视线受限的操作场景。

　　在实际选型适配的时候，需要重点确认安装面的弧度和安装孔的中心距，这类弧形底座的按压件不能用在平面安装场景，否则底座下表面和安装面会出现两侧缝隙，不仅影响外观，还会导致按压时应力集中在连接柱位置，长期使用容易出现连接柱断裂的问题。另外在材料选择上，接触人手操作的按压帽部分通常采用哑光ABS或者PC+ABS合金，表面做细晒纹处理，避免手汗导致打滑，下部连接柱和底座部分可以采用POM或者尼龙加纤材料，提升耐磨性能，保证上万次按压循环后不会出现明显的磨损松旷。
