Dynamixel MX106伺服舵机结构设计

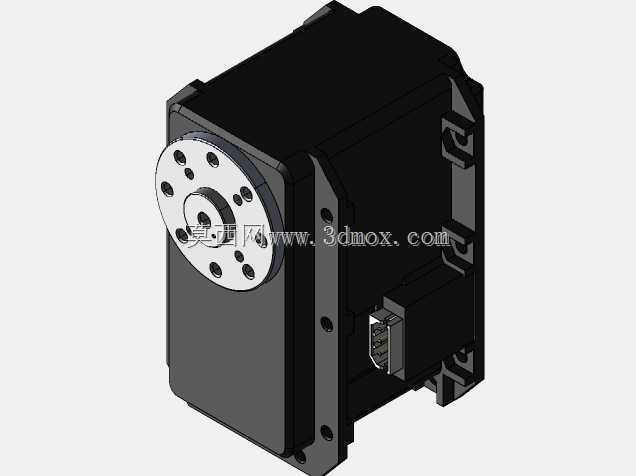

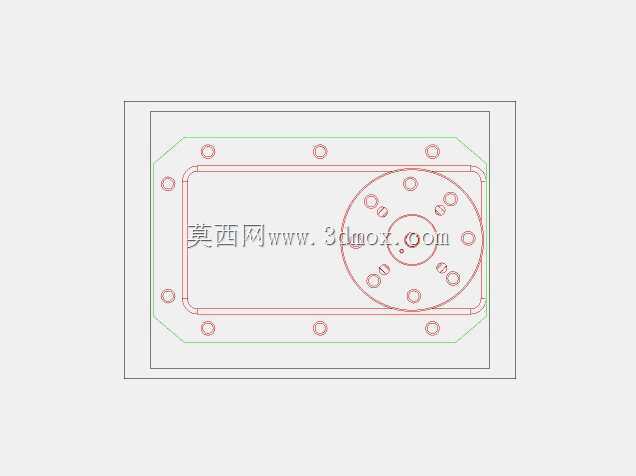

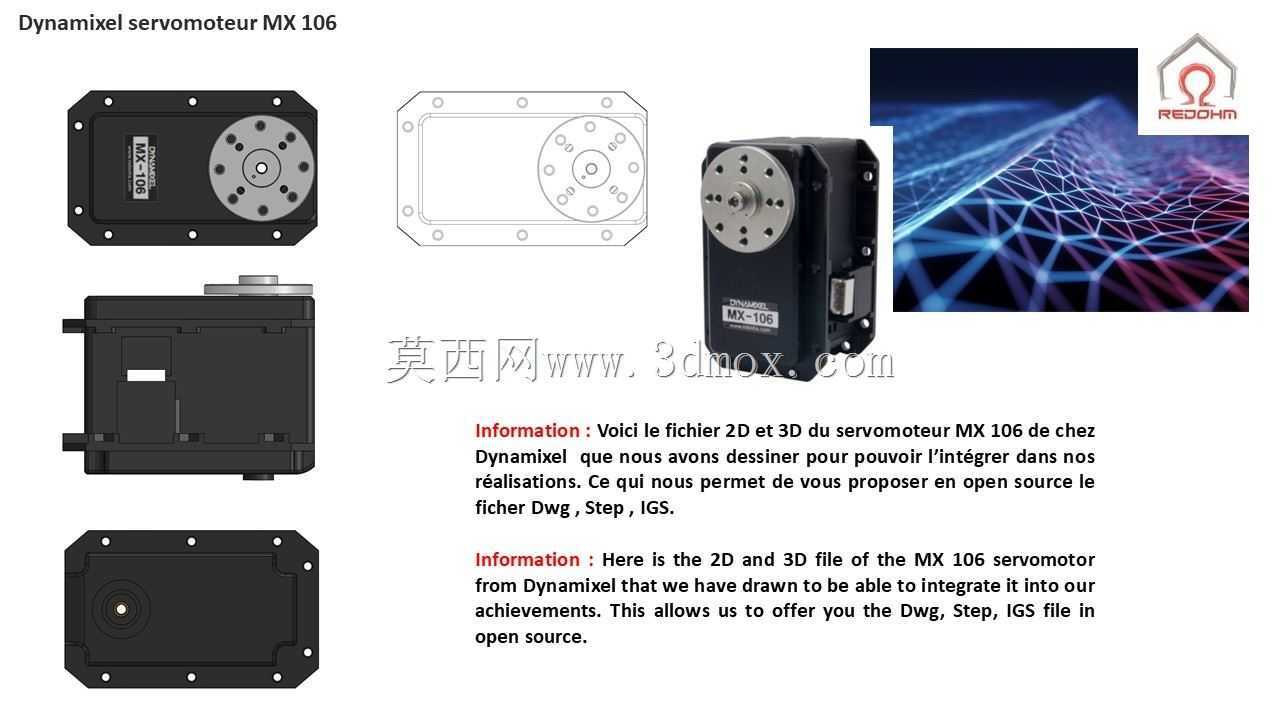

　　在桌面级机械臂、小型人形机器人、教育类竞赛机器人以及非标自动化小型变位机构的开发中，执行端的动力元件选型往往直接决定整套机构的动态响应精度与负载能力边界，MX106作为Dynamixel系列中高扭矩等级的伺服产品，其结构设计的合理性直接影响集成后的整机可靠性。从实际集成经验来看，这类伺服的安装边界是结构设计阶段最先需要明确的参数，其主体采用方形金属壳体设计，输出端为标准十字花键法兰盘，法兰盘上预留的安装孔位呈圆周均布，可直接适配标准舵机支架、机械臂关节连接座以及定制化的执行端夹具转接件，壳体背部与侧面均预留了穿线与固定孔位，能够满足侧装、平装、轴向串装等多种安装姿态需求，无需额外设计复杂的转接结构即可完成关节部位的堆叠装配。

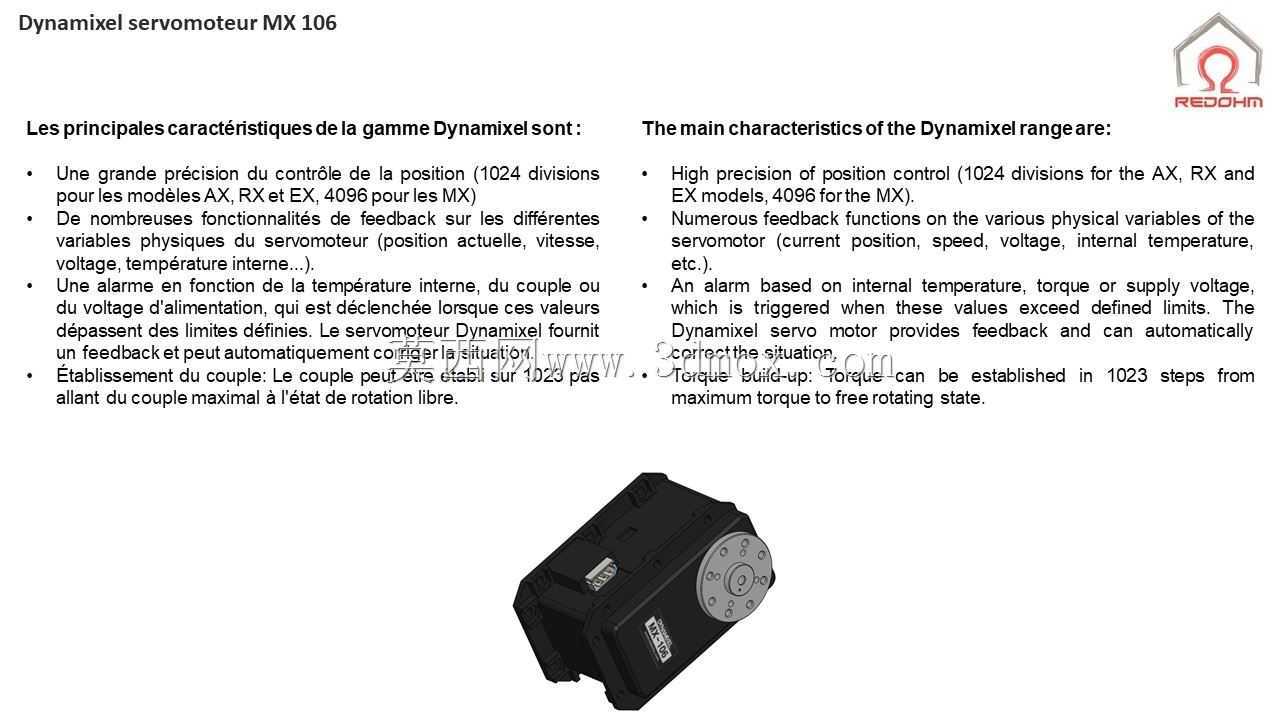

　　从功能特性层面看，这款伺服内置了位置检测、电流检测与温度反馈单元，区别于传统PWM控制的简易舵机，其采用总线式通讯架构，可通过单条通讯链路实现多舵机的串联控制，大幅减少了多关节机构内部的布线复杂度，在多自由度机械臂的关节排布中，这种串接式的布线设计能够有效降低关节处的线束弯折疲劳，提升长时间往复运动下的线路可靠性。输出端的扭矩输出特性经过调校，在额定电压下能够满足中负载关节的启停需求，位置反馈的分辨率足够支撑0.1度级别的定位精度，可覆盖绝大多数教学演示、小型作业机器人的关节运动需求。

　　在设计思路上，这款伺服的结构充分考虑了集成端的易用性，壳体采用高强度工程塑料与金属嵌件结合的形式，既控制了整体自重，又在安装孔位、输出轴等受力集中部位嵌入金属衬套，避免反复拆装过程中出现螺纹滑牙、孔位开裂等常见问题。输出轴采用双轴承支撑结构，能够承受一定的径向与轴向负载，在机械臂关节直接承受末端负载的工况下，这种支撑结构可有效降低输出轴的偏磨风险，延长伺服的实际使用寿命。壳体表面的散热筋设计匹配内部驱动板的发热区域，在持续带载运行的工况下能够将内部热量快速导出，避免高温触发内部保护机制导致的停机问题。

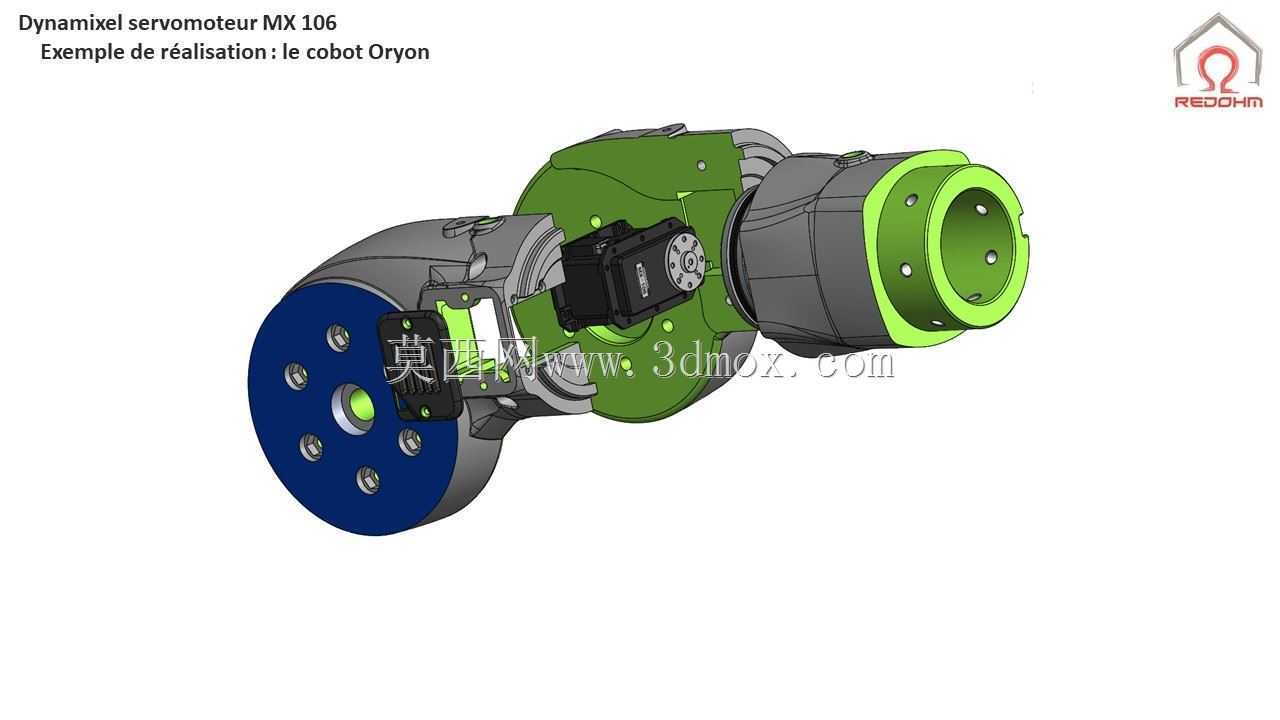

　　实际应用场景中，这类伺服除了用于机器人关节驱动外，还可作为小型自动化设备的变位机构动力源，比如视觉检测设备的工件翻转台、小型传送带的挡料机构、3D打印机的多喷头切换机构等场景，其紧凑的外形尺寸不需要占用过大的安装空间，总线式的控制方式也便于和主流的运动控制器进行对接。在进行配套结构设计时，需要注意预留出通讯接口的插拔空间，壳体侧面的状态指示灯位置不要被结构件遮挡，便于调试阶段快速判断伺服的运行状态；安装时的紧固螺丝需要匹配壳体上嵌件的螺纹深度，避免螺丝过长顶入内部造成电路板或者齿轮组的损伤。

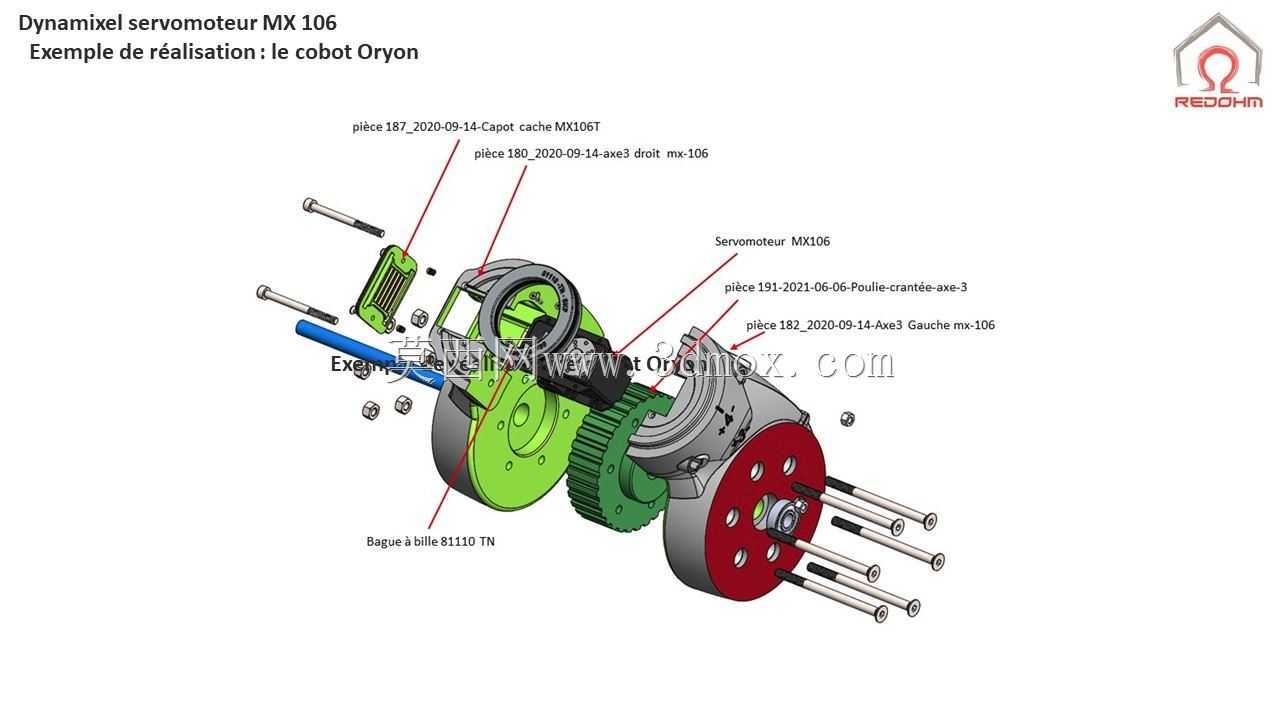

　　从传动结构的设计来看，这款伺服内部采用多级金属齿轮减速，将无刷电机的高转速低扭矩输出转化为低转速高扭矩的关节动力，齿轮组的排布经过优化，反向间隙控制在极小的范围内，在需要频繁正反转的关节工况下，能够有效降低回程误差带来的定位偏差。在进行三维建模集成时，需要准确还原输出法兰的配合尺寸、安装孔的位置度以及壳体的外形轮廓，避免在装配阶段出现干涉问题，尤其是多关节串接的场景下，相邻两个伺服的壳体间隙需要预留足够的线束弯折空间，同时要保证运动过程中壳体之间不会发生碰撞。对于需要加装外置传感器的场景，比如关节端的力矩传感器、额外的编码器，可直接利用输出法兰的预留孔位进行转接，不需要对伺服本体进行额外的改造，大幅降低了二次开发的结构设计工作量。
