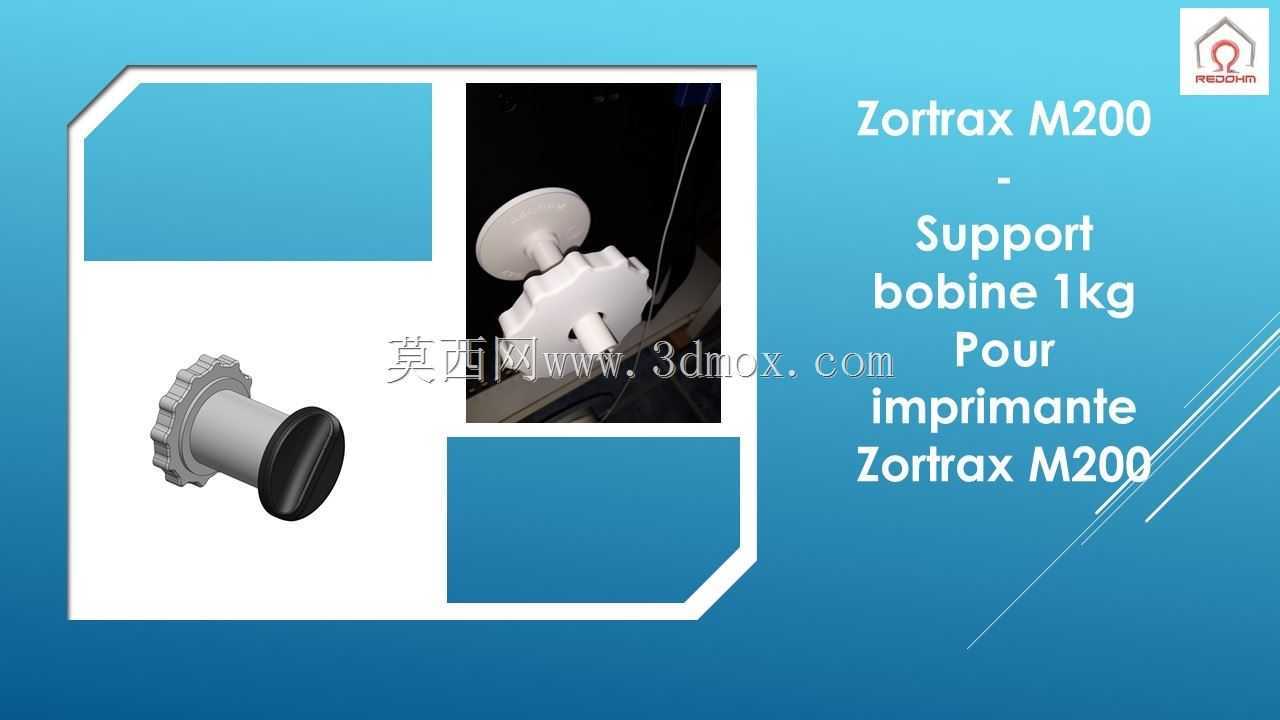

ZortraxM200打印机1kg料盘支撑结构

　　桌面级FDM3D打印设备在日常使用中，常遇到原厂料盘架仅适配小规格耗材卷的问题，当用户采购1kg装的大卷耗材时，往往会出现料盘卡滞、转动阻力过大、送料拉扯断丝的情况，尤其是ZortraxM200这类定位桌面高精度打印的设备，原厂标配的料盘支撑结构仅针对500g及以下规格的耗材卷设计，大卷耗材安装后不仅会超出设备侧边的安装边界，还会因为料盘自重过大导致支撑轴变形，长期使用会加剧送料齿轮的磨损，直接影响打印过程中耗材进给的稳定性，甚至出现层厚偏移、打印件缺料报废的问题。

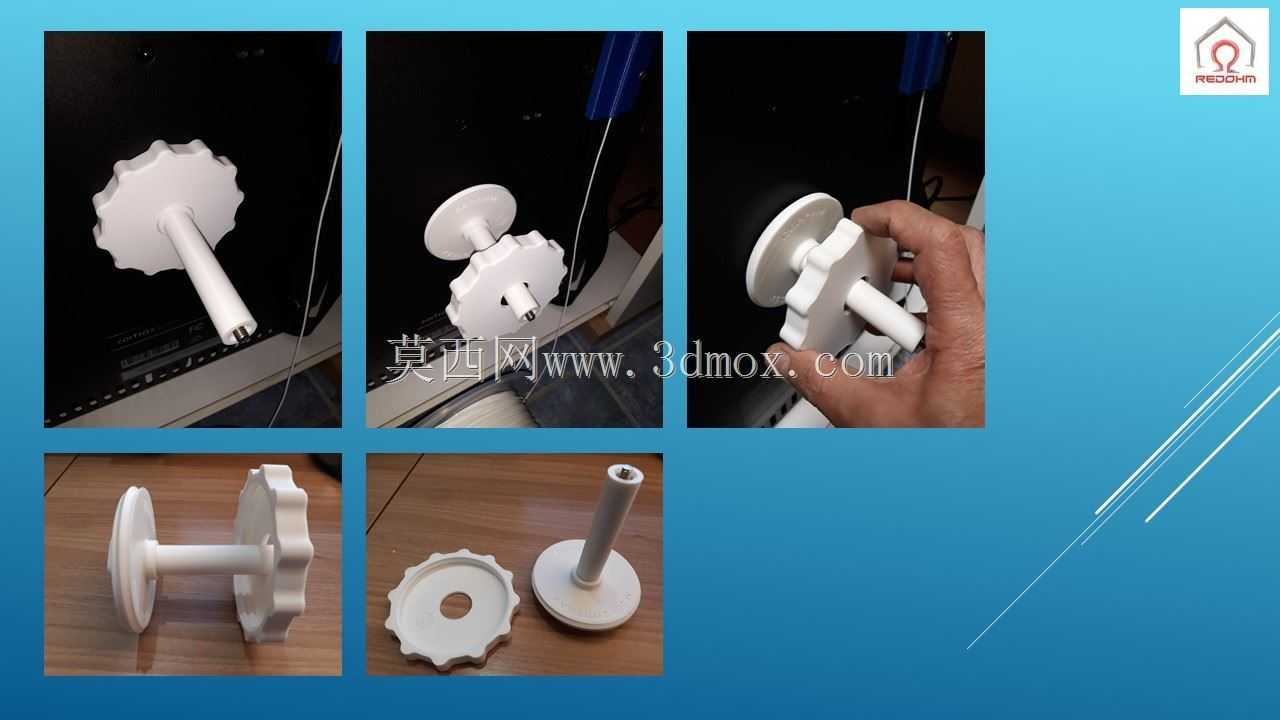

　　这套适配ZortraxM200的1kg料盘支撑结构，在设计之初就围绕设备原有安装位的边界尺寸做了适配，完全沿用设备侧边原有的固定孔位，不需要对设备机身做任何打孔、裁切类的改装，用户只需要将原有小料盘支撑拆下，替换这套结构即可完成安装，整个安装过程不需要额外的辅助连接件，所有配合公差都按照原厂安装位的实测尺寸做了匹配，安装后支撑结构与设备侧板的贴合间隙控制在0.2mm以内，不会出现晃动、移位的问题。

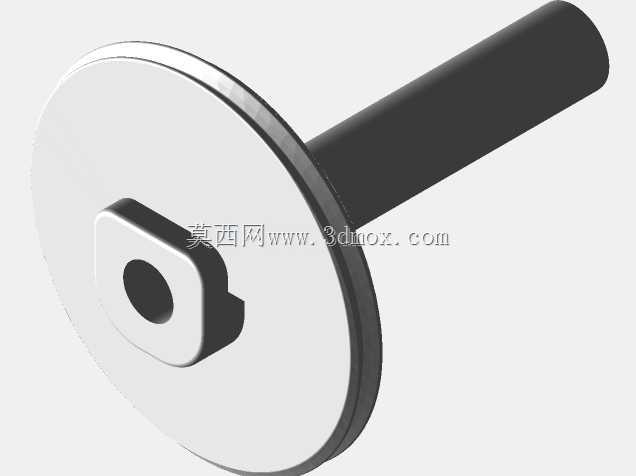

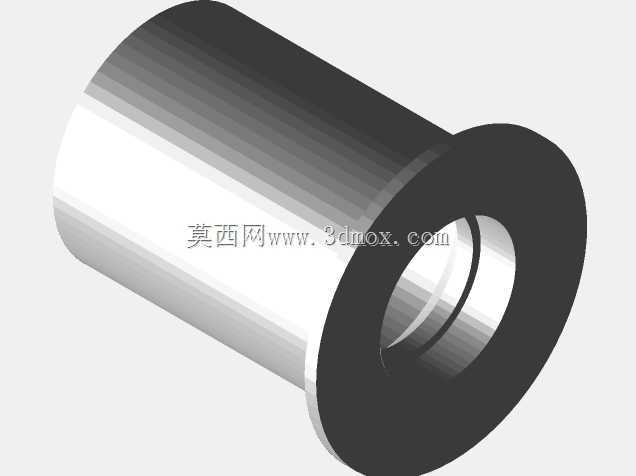

　　结构的核心受力部分做了针对性的加强设计，支撑轴的直径比原厂件加粗了2mm，轴身做了轻量化的中空处理，在保证整体结构强度的前提下尽可能降低自重，避免长期挂载1kg耗材后出现轴身弯曲变形的问题。与料盘内圈接触的转动部位采用了低阻力的接触面设计，没有额外加装轴承类零件，而是通过接触面的圆弧过渡处理降低摩擦系数，既减少了额外零件带来的装配公差累积，也避免了长期使用后轴承进灰卡滞的问题，料盘转动时的阻力控制在0.5N以内，完全匹配ZortraxM200原厂挤出机的送料拉力范围，不会出现送料拉力不足导致的耗材进给滞后问题。

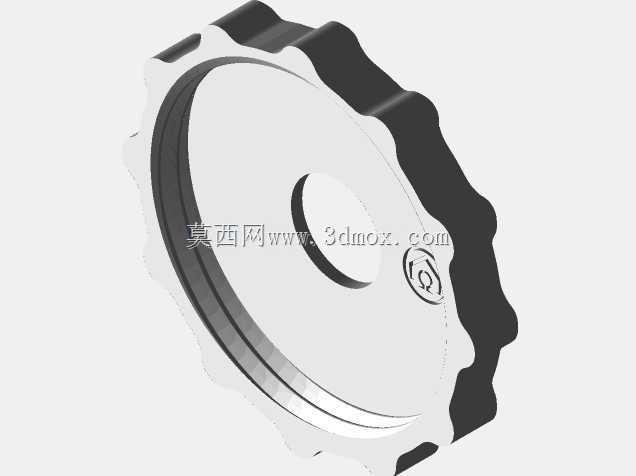

　　支撑结构的外侧限位挡边做了可适配的尺寸设计，能够兼容市面上绝大多数1kg装FDM耗材卷的内圈孔径与料盘宽度，不管是PLA、ABS还是PETG材质的耗材卷，都能稳定卡在支撑轴上，不会出现料盘轴向窜动的问题。挡边的边缘做了大圆角过渡处理，更换耗材时不会划伤操作人员的手部，也不会刮蹭耗材卷的侧边导致料盘边缘破损卡滞。

　　从实际使用场景来看，这套支撑结构完全不占用设备的打印成型空间，安装后突出设备侧板的尺寸控制在80mm以内，不会和设备周边的走线、其他辅件产生干涉，设备原有的外壳盖板也能正常闭合，不会影响设备整体的外观完整性。针对打印过程中可能出现的料盘惯性转动问题，支撑轴与固定座的配合位置做了微阻尼设计，当挤出机停止送料时，料盘不会因为惯性继续转动导致耗材松脱缠绕，从根源上避免了耗材打结、拉扯断丝的常见故障。

　　在结构的细节处理上，所有棱角位置都做了倒角处理，没有尖锐的凸起，安装过程中不会刮伤设备的机身漆面。支撑结构与耗材接触的所有面都做了光滑处理，不会在耗材输送过程中刮伤耗材表面，避免耗材表面的碎屑进入挤出机造成喷嘴堵塞。整个结构的壁厚设计兼顾了3D打印自制的工艺可行性，用户如果自行打印这套结构，不需要添加支撑材料，按照常规的桌面级3D打印参数即可顺利成型，成型后的结构强度完全能够满足长期挂载1kg耗材的使用需求，不会出现层间开裂的问题。

　　从设备适配的角度来说，这套支撑结构完全匹配ZortraxM200的送料路径高度，安装后耗材的引出角度和原厂小料盘的引出角度保持一致，不会因为耗材角度变化导致送料阻力增大，也不需要调整挤出机的送料参数，安装后即可直接使用，不需要做额外的参数调试。对于经常使用大卷耗材进行长时间连续打印的用户来说，这套结构能够有效减少更换耗材的频率，降低长时间打印过程中因为料盘问题导致的打印失败概率，尤其是在进行数十小时的大尺寸模型打印时，稳定的耗材支撑结构是保证打印成功率的基础配件之一。
