工业级大扭矩伺服执行器三维结构设计

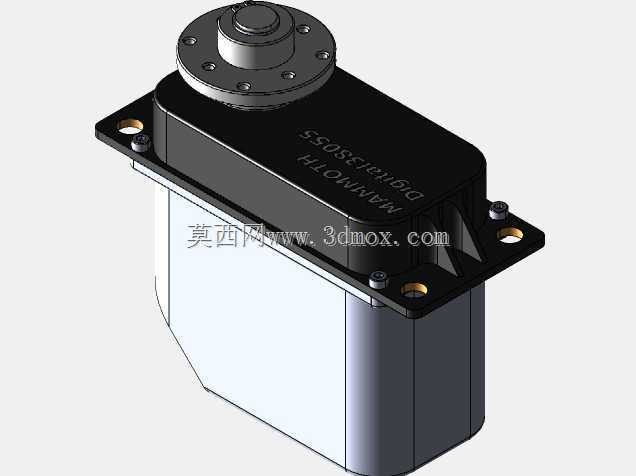

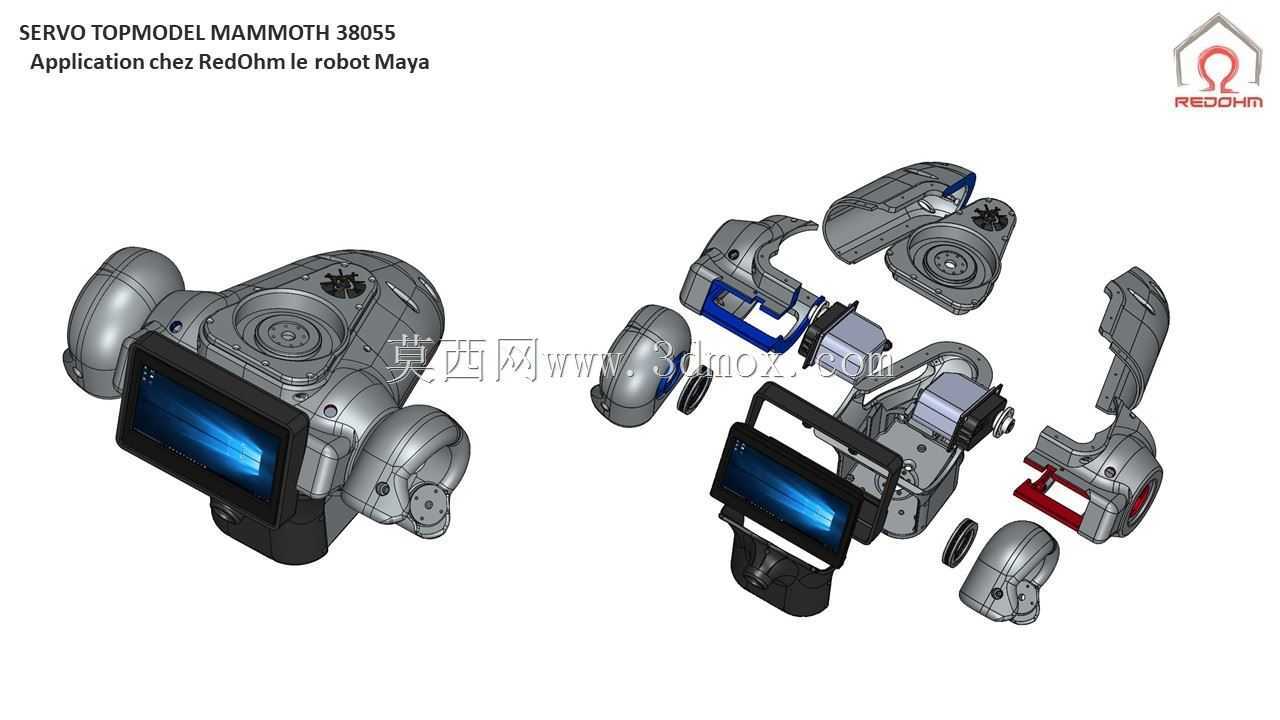

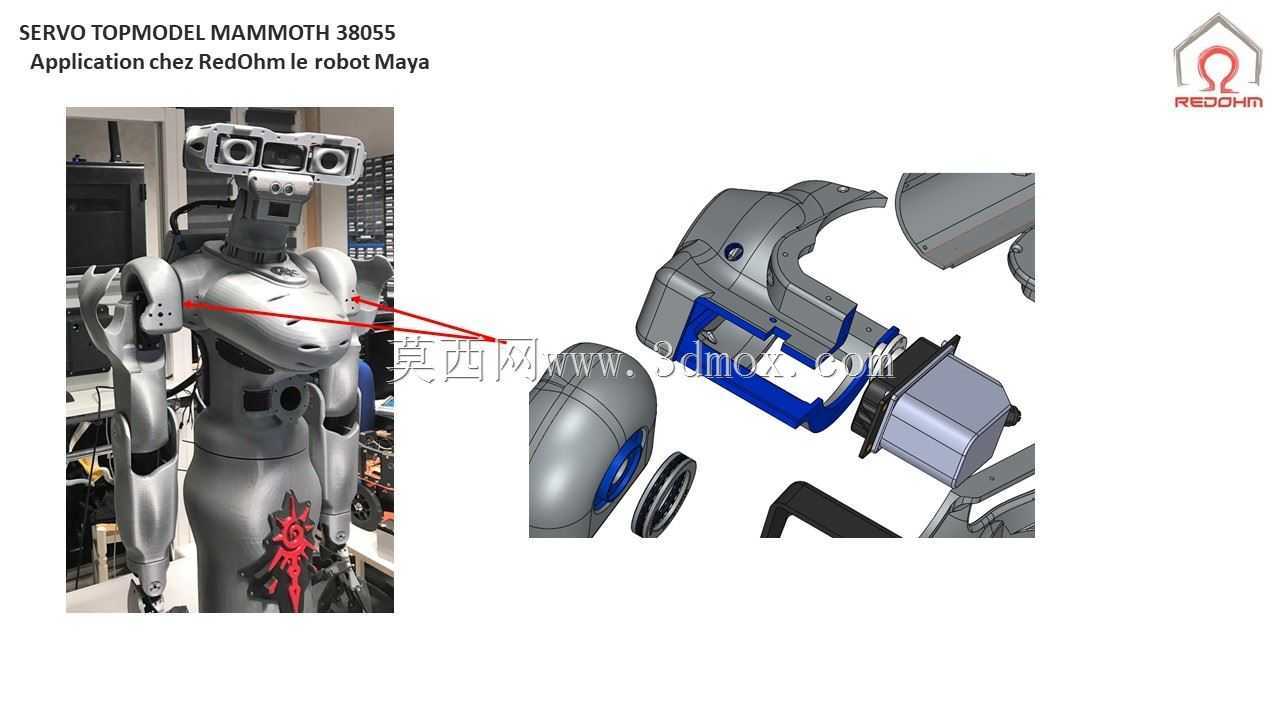

　　在重载工业舵机应用场景里，这类大扭矩伺服执行器常被用于大型航模舵面驱动、工业自动化风门调节、特种机器人关节动力输出、舞台机械点位动作执行等场景，区别于小型航模舵机的塑料齿轮结构，该款执行器采用金属壳体与金属传动齿组设计，能够承受更大的输出扭矩与径向负载，适配长时间带载保持的工况需求。从结构设计逻辑来看，壳体采用分体式拼接结构，上盖为压铸铝合金材质，表面做氧化处理提升耐磨与抗腐蚀性能，下壳体采用工程塑料与金属嵌件结合的方式，在保证结构强度的同时控制整体重量，输出轴采用不锈钢材质，轴端设置标准安装法兰与定位孔，适配标准舵盘与自定义连接件的安装需求，轴伸位置设置双道密封圈，能够阻挡粉尘与飞溅液体进入壳体内部，适配多尘、

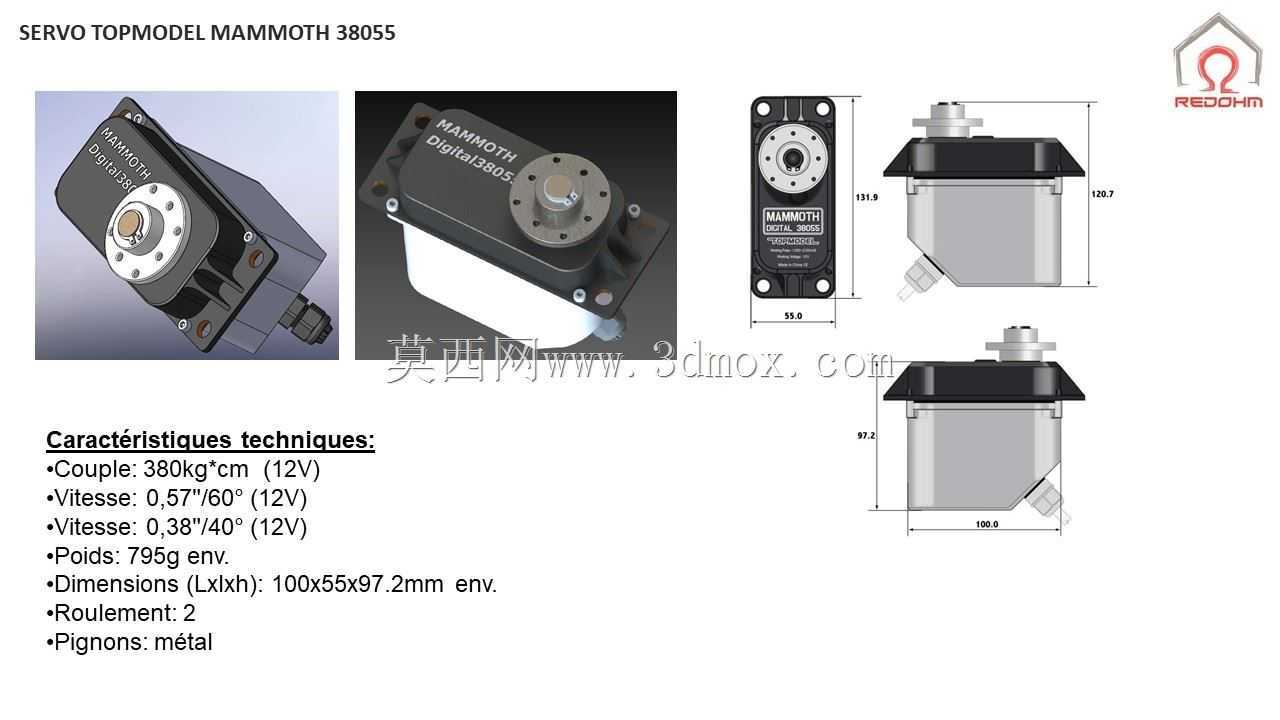

　　轻度潮湿的工业现场使用环境。安装边界方面，壳体两侧设置对称的安装固定耳，耳位上预留通孔用于穿装固定螺丝，安装孔位的中心距经过标准化设计，能够兼容同级别进口舵机的安装尺寸，方便用户在设备改造时直接替换原有部件，不需要额外调整安装支架的孔位。输出轴的中心高度与壳体底面的距离经过精准校核，保证安装后输出轴的同轴度符合传动要求，避免出现偏载导致的齿轮磨损加速问题。从功能特性来看，该执行器内部集成位置反馈电位器与驱动控制电路，外部仅需连接电源与控制信号即可实现角度闭环控制，控制信号采用标准脉冲宽度调制协议，能够适配主流的运动控制器与舵机控制板，输出角度范围可通过内部电位器进行限位调整，避免超程导致的内部结构损坏。

　　内部传动组采用多级金属齿轮减速结构，第一级输入齿轮与电机轴直接连接，后续几级齿轮依次啮合降速，最终将电机的高转速低扭矩输出转换为输出轴的低转速高扭矩输出，齿轮的模数经过选型计算，在保证传动强度的前提下控制传动间隙，提升位置控制的重复定位精度。设计过程中针对内部走线做了专门的走线槽设计，电机引线与电位器引线沿着壳体内壁的走线槽布置，避免齿轮转动过程中剐蹭引线导致的线路破损问题，壳体外部的出线位置设置防水接头，引线从接头处引出，进一步提升壳体的密封性能。在实际选型适配时，需要注意该执行器的供电电压范围与负载扭矩的匹配关系，不同供电电压下的输出扭矩、空载转速存在对应差异，结构设计时预留的安装空间需要考虑执行器本体的外形尺寸，

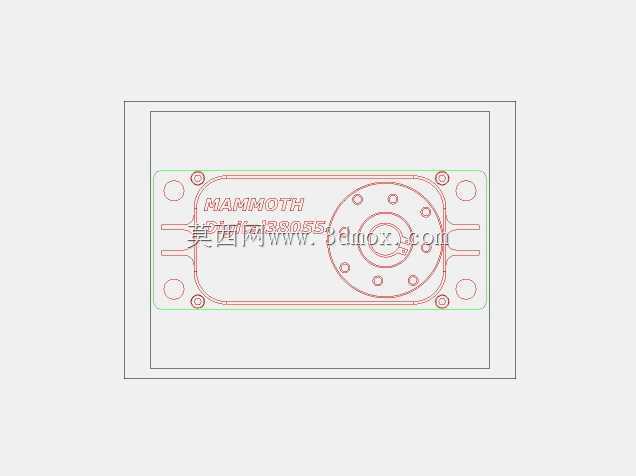

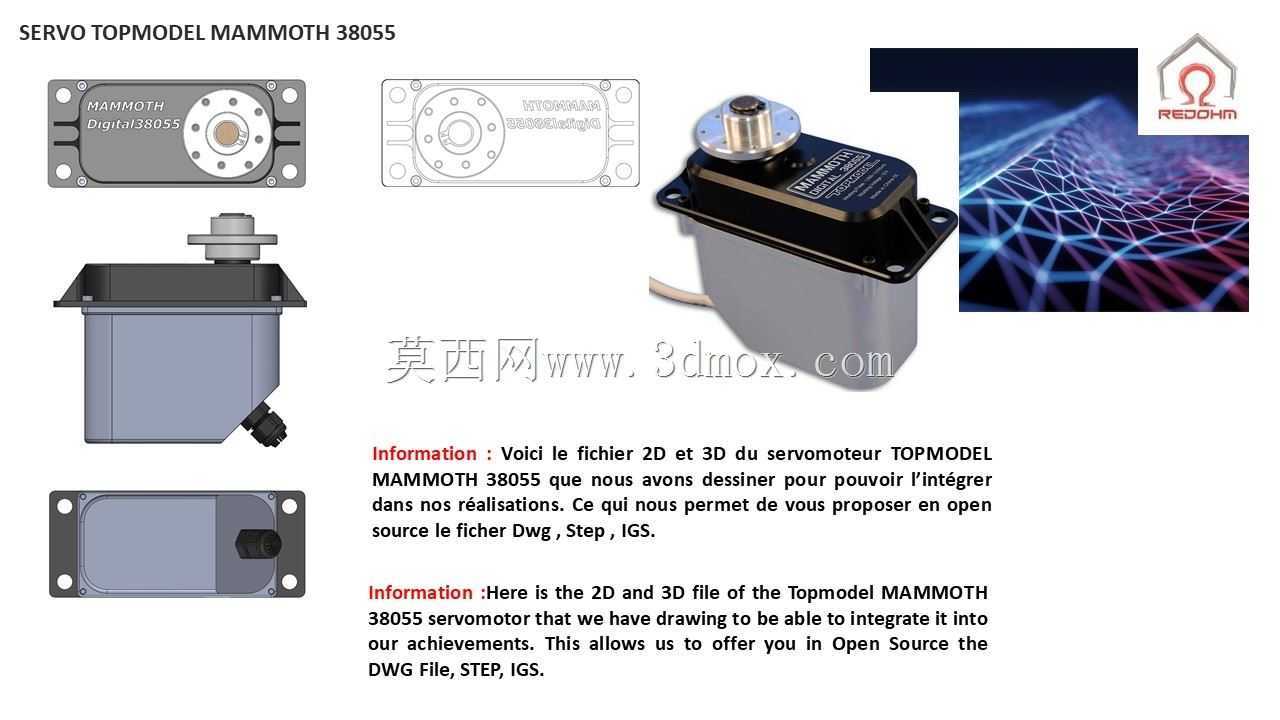

　　同时预留出线端的线缆弯曲半径，避免线缆过度弯折导致的内部线芯断裂。输出端连接负载时，需要保证负载的转动中心与执行器输出轴的同轴度误差在允许范围内，若存在偏心负载需要额外加装支撑轴承，避免径向力直接作用在执行器输出轴上，导致轴承受损或者齿轮崩齿。该结构的三维建模过程中，对所有配合面都做了公差标注，包括壳体拼接面的止口配合公差、齿轮轴与轴承的配合公差、输出轴与密封件的配合公差，能够直接导出工程图用于生产加工，同时模型中保留了所有内部零件的装配关系，方便设计人员根据实际需求对局部结构进行修改，比如调整安装耳的位置、更改输出轴的连接形式、替换不同参数的电机来调整整体输出性能。
