SolidWorks入门练习用吊耳类支撑结构件

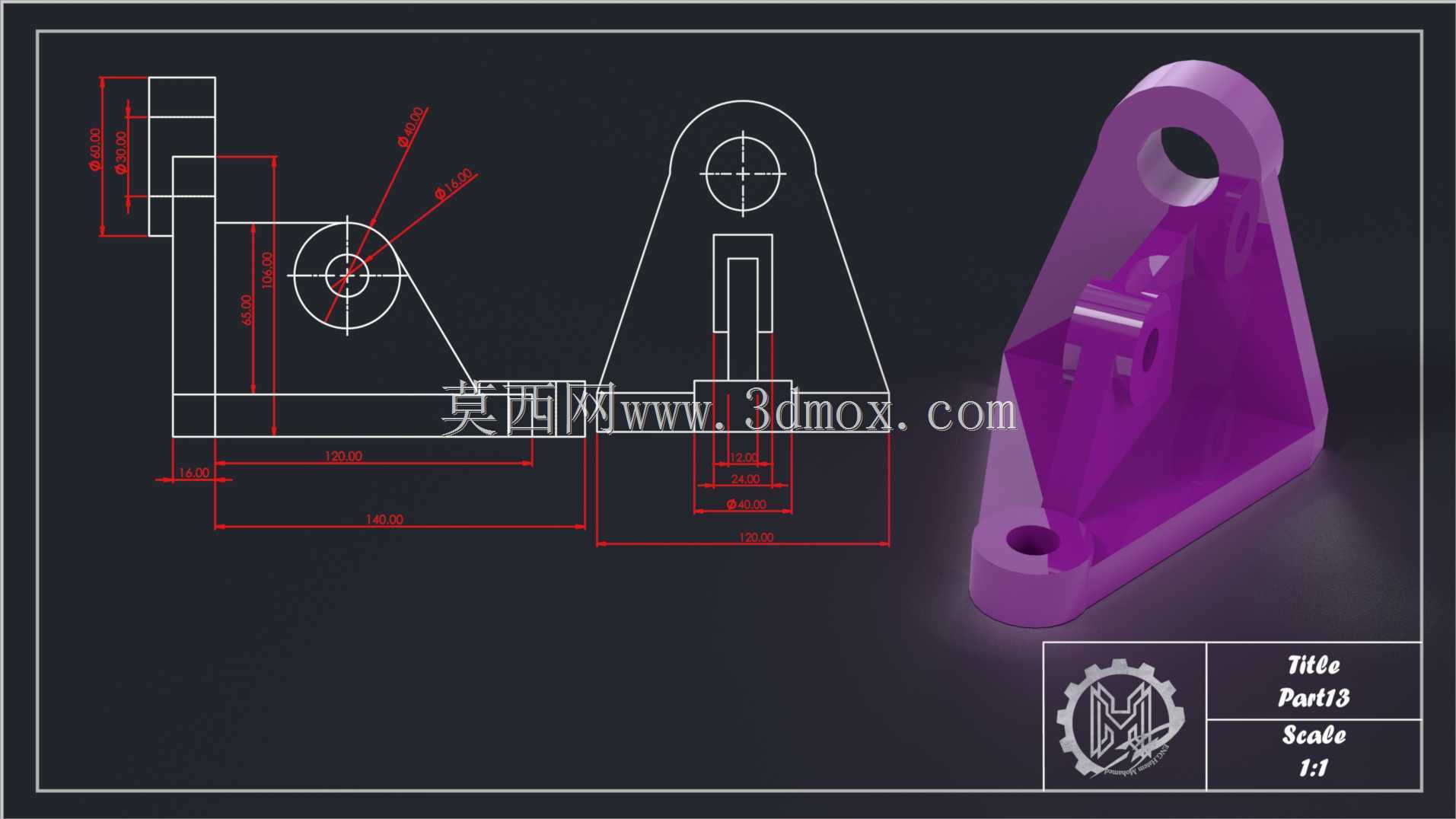

　　这类带铰接孔的三角支撑吊耳结构，在中小型工业设备的铰接挂载场景中应用十分广泛，常见于小型工装夹具的活动连接端、轻型输送线的张紧调节支架、非标自动化设备的门板挂载支座，也可作为小型液压执行元件的端部连接耳座使用，核心作用是通过上端的铰接孔实现与销轴、螺栓的转动配合，下端的安装平面完成与基体结构的刚性固定，同时依靠三角加强的筋体结构承受挂载方向的拉压载荷与侧向倾覆力矩。

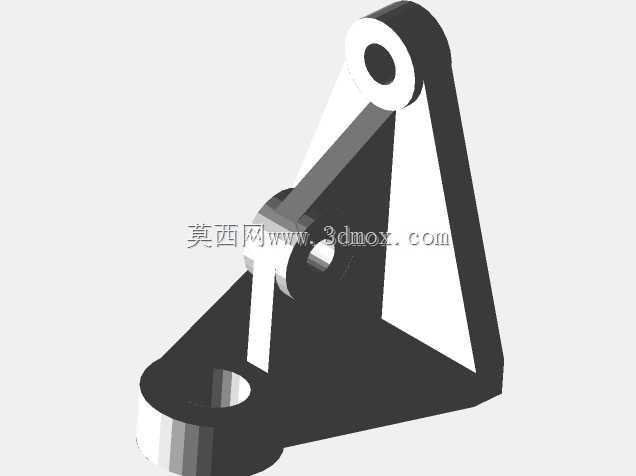

　　从结构设计逻辑来看，该零件采用了典型的等强度三角布局，主体轮廓从下端的矩形安装底座向上逐步收窄，过渡到上端的圆筒状铰接耳段，中间区域设置了贯通的减重槽，在不降低整体结构刚性的前提下有效削减了零件自重，避免不必要的材料浪费。上端的铰接孔为整圆通孔，孔壁预留了足够的壁厚，能够满足销轴配合时的接触应力要求，避免长期转动磨损后出现孔壁变形、旷量过大的问题；下端底座上设置了沉头安装孔，安装时螺栓头部可完全沉入沉孔内，不会突出底座平面，保证底座与安装基体的贴合面完全接触，避免因螺栓突出导致安装倾斜、受力不均的问题。

　　从尺寸边界来看，该零件的整体长宽高比例适配小型设备的安装空间，底座的安装孔间距符合常规轻型挂载的孔位设计规范，上端铰接孔的中心到底座安装面的垂直距离经过核算，能够保证铰接部件转动时不会与底座、安装基体发生运动干涉，零件的所有外棱角都做了小尺寸倒角处理，既可以消除加工后的锐边毛刺，避免装配时划伤操作人员，也能减少热处理环节的应力集中问题，降低零件受力时出现裂纹的风险。中间的减重槽采用矩形贯通设计，槽边与外轮廓保留了均匀的壁厚，既保证了注塑或铣削加工时的工艺可行性，也避免了壁厚不均导致的成型缺陷或加工变形。

　　在实际建模练习过程中，这类零件能够帮助初学者快速掌握SolidWorks的基础特征操作逻辑：首先通过拉伸凸台完成主体底座与耳片的基础轮廓，再通过拉伸切除做出中间的减重槽与下端的安装沉孔，随后用异形孔向导完成铰接孔与安装孔的精确绘制，最后通过倒角、圆角特征完成边角处理，过程中需要重点关注草图的几何约束关系，保证各个孔位的中心距、轮廓的对称度完全符合图纸标注要求，同时要留意特征的先后顺序对建模效率的影响，比如先做主体拉伸再做切除，比分段拼接多个凸台的建模方式更便于后续修改参数。

　　从实际使用的受力角度分析，该零件的主要受力方向为上端铰接孔的垂直向下拉力，以及铰接部件转动时带来的水平方向分力，三角筋的结构刚好将这部分载荷顺畅传递到下端的整个安装底座上，避免应力在耳片根部集中；零件的紫色实体外观为建模时的渲染示意，实际加工时可根据使用场景选择Q235钢铣削成型、铝合金压铸成型或者工程塑料注塑成型，不同材质对应的壁厚参数可根据载荷大小做等比例缩放，铰接孔内也可根据耐磨需求加装铜套或者滚针轴承，提升转动副的使用寿命。这类结构虽然造型简单，但涵盖了机械零件设计中最基础的安装适配、载荷传递、工艺性考量等核心要点，是入门阶段理解机械结构设计逻辑的典型练习案例，掌握这类零件的设计思路后，可快速拓展到各类相似的挂载支座、铰接耳板类零件的设计工作中，应对非标设备设计中大量的轻型连接结构需求。
