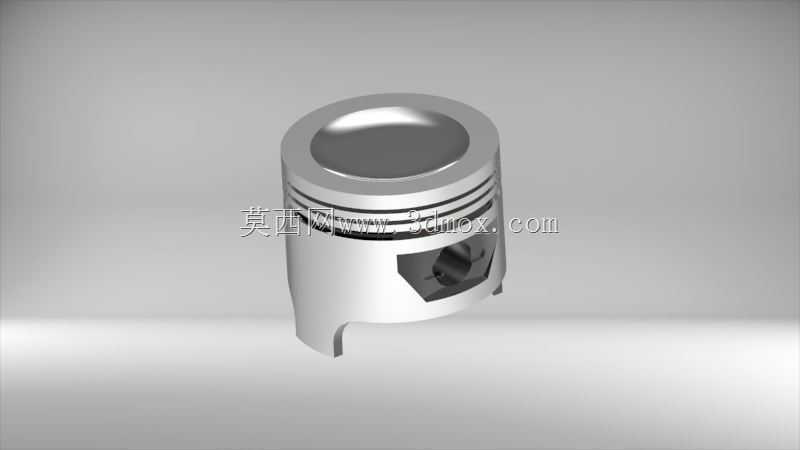

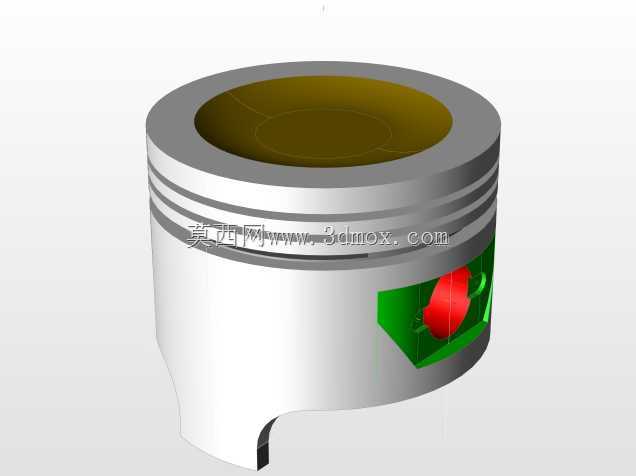

内燃机用活塞结构三维设计数模

　　在往复式内燃机的核心做功单元里，活塞是直接承接燃烧爆发力、完成能量转换的关键承载部件，其结构设计合理性直接决定动力输出效率、整机运行寿命与密封可靠性。这款活塞的三维数模完全参照量产内燃机活塞的实际结构搭建，可直接用于教学演示、结构验证、逆向设计参考等场景，适配小排量单缸汽油机的常规安装边界。从实际工况适配角度出发，活塞顶部采用平顶凹坑设计，凹坑的弧度与深度经过反复校核，既可以在压缩行程末端形成合理的挤流效应，优化油气混合均匀度，提升燃烧充分性，又能避免在上止点位置与进排气门发生运动干涉，预留的气门避让间隙完全匹配常规顶置凸轮轴配气机构的运动行程。活塞头部设置了三道环槽，最上方两道为气环安装位，最下方一道为油环安装位，环槽的宽度、

　　深度以及槽岸的高度都按照热负荷分布规律设计，靠近顶部的第一道环槽位置温度最高，因此槽岸厚度做了针对性加强，避免长期高温工况下出现材料蠕变导致的环卡滞问题；油环槽内设计了均匀分布的回油孔，能够将油环从气缸壁上刮下的多余润滑油及时导回曲轴箱，避免机油窜入燃烧室造成烧机油故障。活塞销座部分采用楔形加强结构与活塞头部过渡连接，能够将顶部承受的燃气爆发压力均匀传递到活塞销上，避免应力集中导致的销座开裂问题，销孔内部设计了卡簧槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止销端刮蹭气缸壁造成拉缸故障。活塞裙部设计为椭圆形变截面结构，长轴垂直于活塞销轴线方向，这是因为活塞在工作状态下会受热膨胀，同时受侧压力作用产生机械变形，

　　椭圆形的裙部设计可以在热态工况下自动补偿变形量，保证裙部与气缸壁的配合间隙始终处于合理范围，既不会因为间隙过小出现冷启动敲缸、热态拉缸的问题，也不会因为间隙过大导致活塞敲缸异响、密封性能下降。裙部下端开设了缺口结构，用于避让曲轴旋转过程中的平衡块，避免活塞运动到下止点时与曲轴平衡块发生运动干涉，这一细节设计直接决定了整机的最小安装高度，能够在保证结构强度的前提下压缩整机轴向尺寸。从安装边界来看，这款活塞的总高度、活塞外径、活塞销孔径、环槽位置尺寸都完全匹配常规50cc排量级单缸风冷汽油机的气缸与曲柄连杆机构安装尺寸，不需要额外修改即可直接用于同规格机型的结构装配验证。在建模过程中，所有的过渡圆角、

　　拔模斜度都按照实际铸造与机加工工艺要求设置，活塞头部的拔模斜度适配金属模铸造的脱模需求，裙部的表面粗糙度预留量也符合实际珩磨加工的工艺要求，不存在无法落地生产的理想化结构。对于结构设计从业者来说，这款数模可以直观展示活塞的热变形补偿设计思路、载荷传递路径设计、密封结构布局逻辑，能够帮助设计人员理解往复运动部件的设计要点，避免在同类产品设计中出现应力集中、运动干涉、配合间隙不合理等常见问题；对于设备选型人员来说，数模的安装边界尺寸完整，可以直接导入装配体中进行干涉检查，验证其与气缸、曲轴、连杆等周边部件的匹配性，减少选型过程中的反复测绘工作量。
