大扭矩舵机MASTODON9944结构设计

　　在桌面级3D打印设备的Z轴抬升机构、小型多轴机械臂的关节驱动、航模固定翼的舵面控制、小型自动化分拣设备的摆臂驱动这类需要精准角度控制、输出扭矩足够带动负载的场景里，这类大扭矩舵机是非常常用的执行元件，很多做小型设备集成的结构工程师在选型阶段，最头疼的就是找不到精准的安装尺寸参考，要么是厂商给的二维图纸标注不全，要么是三维模型和实物有偏差，导致安装孔位对不上、输出轴高度干涉，最后装调阶段要反复修配安装支架，耽误项目进度。

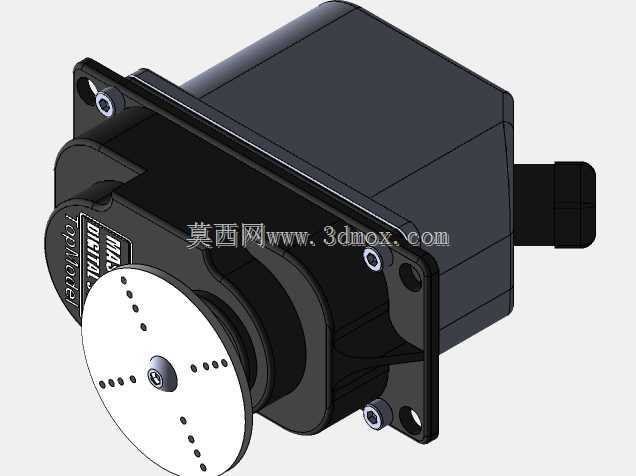

　　这款舵机的设计思路很明确，就是瞄准中等负载的角度控制场景做的优化，和普通小型9g舵机比，它的壳体采用了加强筋布局的工程塑料外壳，底部是带四个安装固定孔的法兰底座，安装孔的孔距做了标准化设计，适配市面上多数通用舵机的安装支架，不需要单独定制转接件就能直接替换同规格的旧型号舵机。输出轴采用了金属齿盘结构，和传统塑料齿的舵机相比，抗冲击能力提升很多，就算带载启动或者遇到负载突变的情况，也不容易出现扫齿的问题，输出轴顶端预留了标准的舵盘安装孔位，配套的十字舵盘、圆盘舵盘都能直接锁紧固定，适配不同的连杆连接需求。

　　从结构布局来看，它的驱动电路板内置在壳体下半部分的腔体内，动力线从壳体侧方引出，出线位置做了防拉扯的应力释放结构，避免设备运行过程中线缆反复弯折导致内部线芯断裂。电位器和输出轴做了同轴直连设计，减少了中间传动环节的间隙，角度控制的回差控制得很小，对于需要重复定位的摆臂机构来说，这点非常重要，能有效减少多次往复运动后的位置偏差。壳体的上下盖采用螺丝锁紧的密封结构，结合面做了浅槽的密封筋设计，日常车间环境里的粉尘、少量溅水都不会轻易进入壳体内部，提升了在工业现场小型设备上的适配性，不用额外给舵机做防护外壳就能直接用。

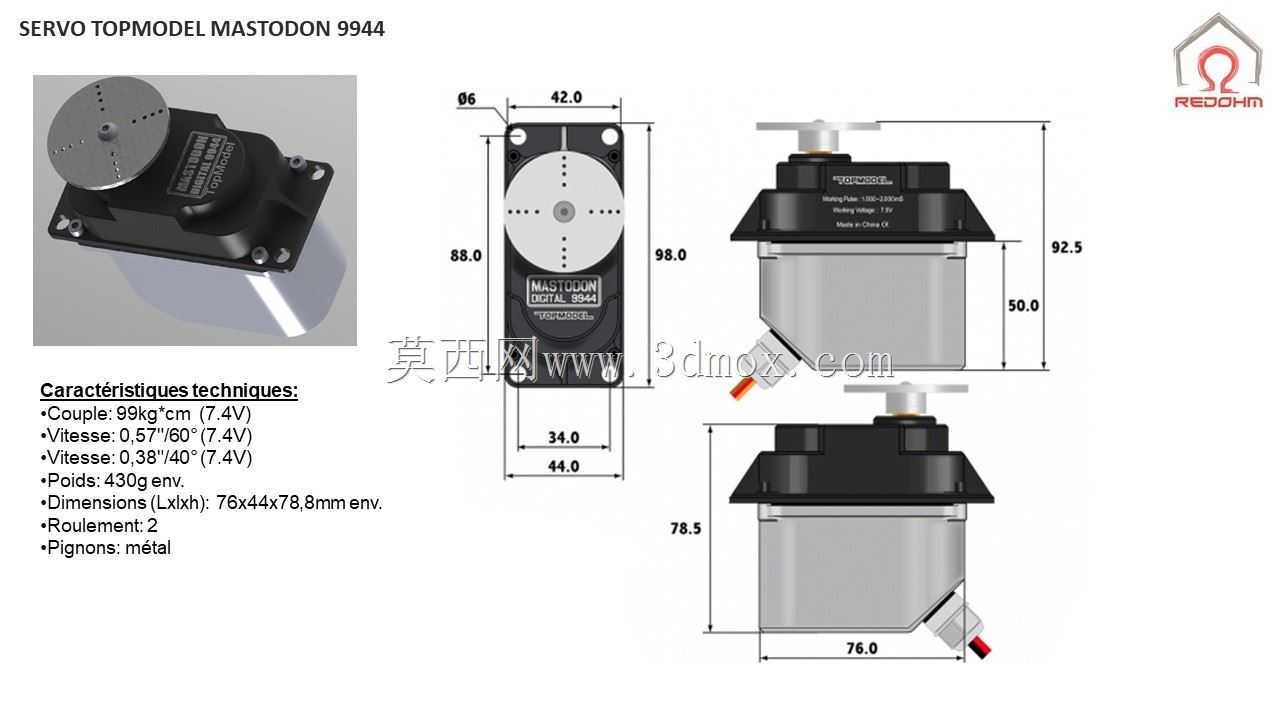

　　做结构集成的时候，首先要注意安装边界的预留，这款舵机的整体高度比普通微型舵机要高，在做安装腔设计的时候，要给输出轴上方的舵盘转动预留足够的空间，避免舵盘转动的时候和周边的结构件发生剐蹭。四个安装孔的沉头深度要匹配对应螺丝的头部高度，不要让螺丝头凸出来顶到舵机内部的传动结构，固定的时候锁紧力矩不要过大，不然容易把塑料底座的安装柱拧裂。输出端和负载连接的时候，尽量让负载的回转中心和舵机输出轴保持同轴，不要有太大的偏心量，不然长期运行会加剧输出轴轴承的磨损，缩短舵机的使用寿命。

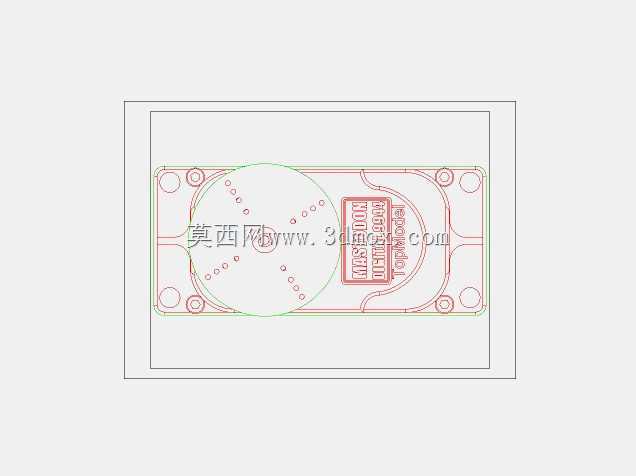

　　从实际使用的场景来看，它除了用在常规的航模、车模转向控制之外，在小型自动化设备里的应用也非常多，比如小型传送带的挡料机构摆臂、视觉检测设备的镜头角度切换机构、小型雕刻机的刀具切换摆杆，都能用到这类舵机，它的控制逻辑简单，只需要给对应的PWM信号就能转到指定角度，不需要复杂的驱动器配套，对于简化设备的电气布局来说非常友好。做三维建模的时候，要把舵机的外形轮廓、安装孔位、输出轴的行程范围都准确还原，尤其是输出轴在0度、90度、180度几个关键角度的位置，要在模型里做对应的参考标识，方便后续做机构运动仿真的时候，检查整个运动行程里有没有干涉的问题。另外要注意线缆的出线方向，在装配模型里要预留出线缆的弯曲半径，不要把线缆的走线路径布置在舵机的转动范围内，避免运行的时候线缆被转动的舵盘绞进去。

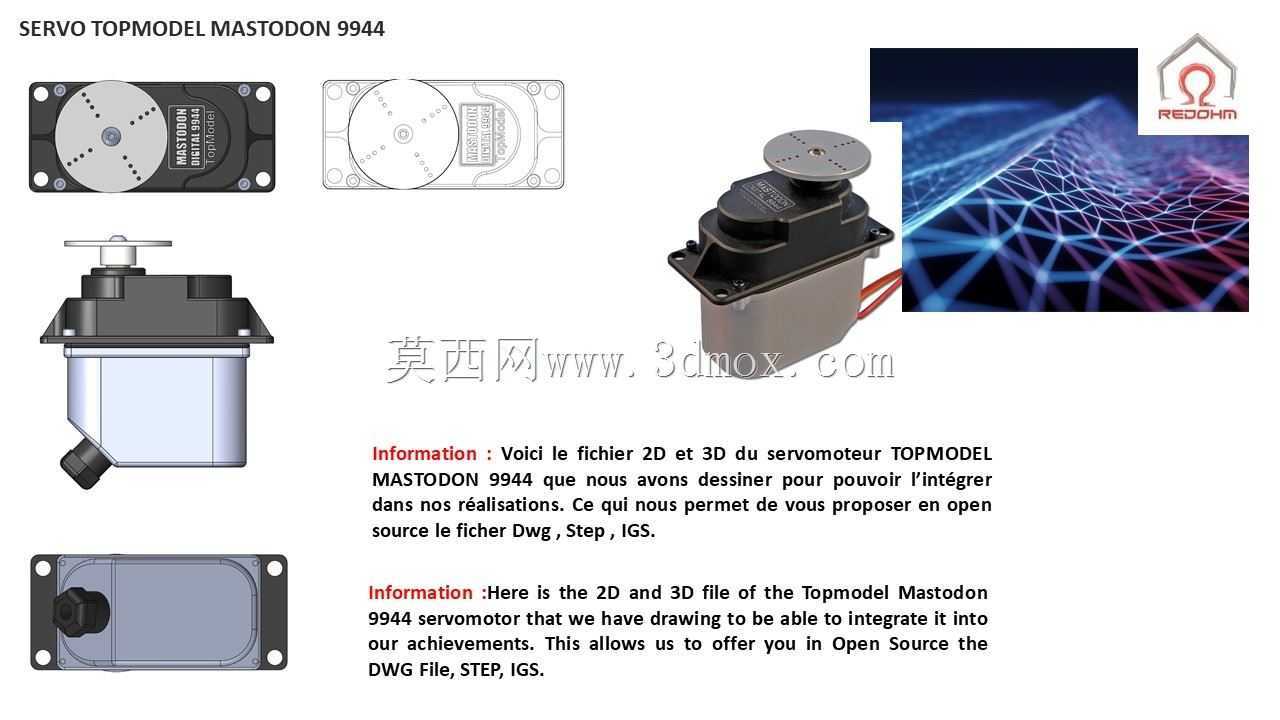

　　很多工程师在选舵机的时候，只看标称的扭矩参数，忽略了安装尺寸和结构细节，最后买回来的舵机装不上，或者装上去之后和周边结构干涉，这款舵机的三维模型把所有的安装细节、外形尺寸都做了1:1的还原，不管是做机构方案评审，还是做安装支架的结构设计，都能直接调用，不用再反复核对二维图纸的尺寸，能大幅减少前期设计的出错概率，缩短项目的设计周期。在做负载匹配的时候，要结合实际的负载力矩来选型，不要让舵机长期在满负载的状态下运行，预留20%左右的扭矩余量，能有效提升舵机的运行稳定性和使用寿命，安装的时候尽量让舵机的壳体和安装支架保持面接触，不要悬空固定，不然运行过程中的震动会导致固定螺丝松动，影响位置控制的精度。
