AI视觉识别传感器模块结构设计

　　在嵌入式智能感知项目的落地过程中，视觉类传感模块的结构适配一直是整机集成阶段的高频痛点，很多开源硬件的原生结构仅考虑裸板使用场景，没有预留工业场景安装的固定位、接口防护空间，导致做设备集成时需要额外做转接结构，既增加装配工序，也会抬升整机的结构冗余度。本次梳理的这款AI视觉传感模块结构，是基于实际项目集成需求做的二次优化设计，核心围绕设备端的实际安装、接线、调试全流程的使用需求展开。

　　从实际应用场景来看，这类模块常被部署在小型自动化分拣设备的来料检测位、教育类机器人的视觉导航前端、自助终端的二维码识别区、简易安防设备的动态捕捉端，不同场景对模块的安装角度、接线方向、防护边界都有差异化要求。比如在桌面级分拣设备上使用时，模块需要以30度俯角固定在料道上方120mm位置，镜头中心要对准料道中线，同时预留出调试时的角度微调空间，不能出现固定后镜头视野被结构件遮挡的问题；在移动机器人上搭载时，模块需要贴合机器人头部的安装平面，接插件要朝向机器人内侧，避免移动过程中线缆被剐蹭拉扯导致接触不良。

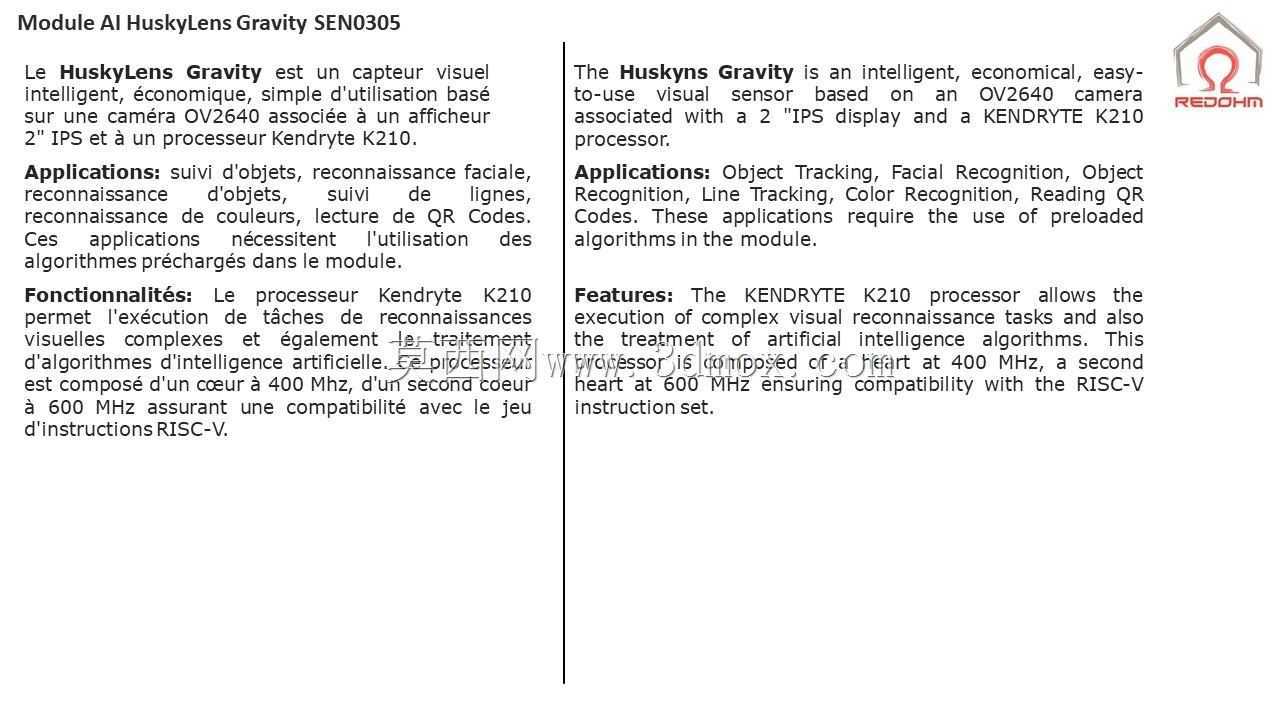

　　模块的核心功能是依托板载的AI处理单元，实现人脸检测、物体识别、二维码读取、颜色追踪、线条循迹等常见视觉任务，不需要上位机做复杂的算法运算，直接通过串口输出识别结果，这就要求结构设计时要充分考虑板载元器件的布局边界：镜头组件的突出高度是8.2mm，结构件在镜头区域要做下沉避让，同时预留镜头调焦的操作空间，不需要拆解外壳就能完成焦距微调；板载的两个功能按键要在外壳上对应做开孔，开孔直径比按键帽大0.3mm，既保证按键按压行程不受阻，也能避免灰尘从缝隙进入板卡区域；USB接口与外接引脚排针的位置，要做导向槽设计，方便插接线缆时快速对位，不会因为插接过载导致板卡上的接插件脱焊。

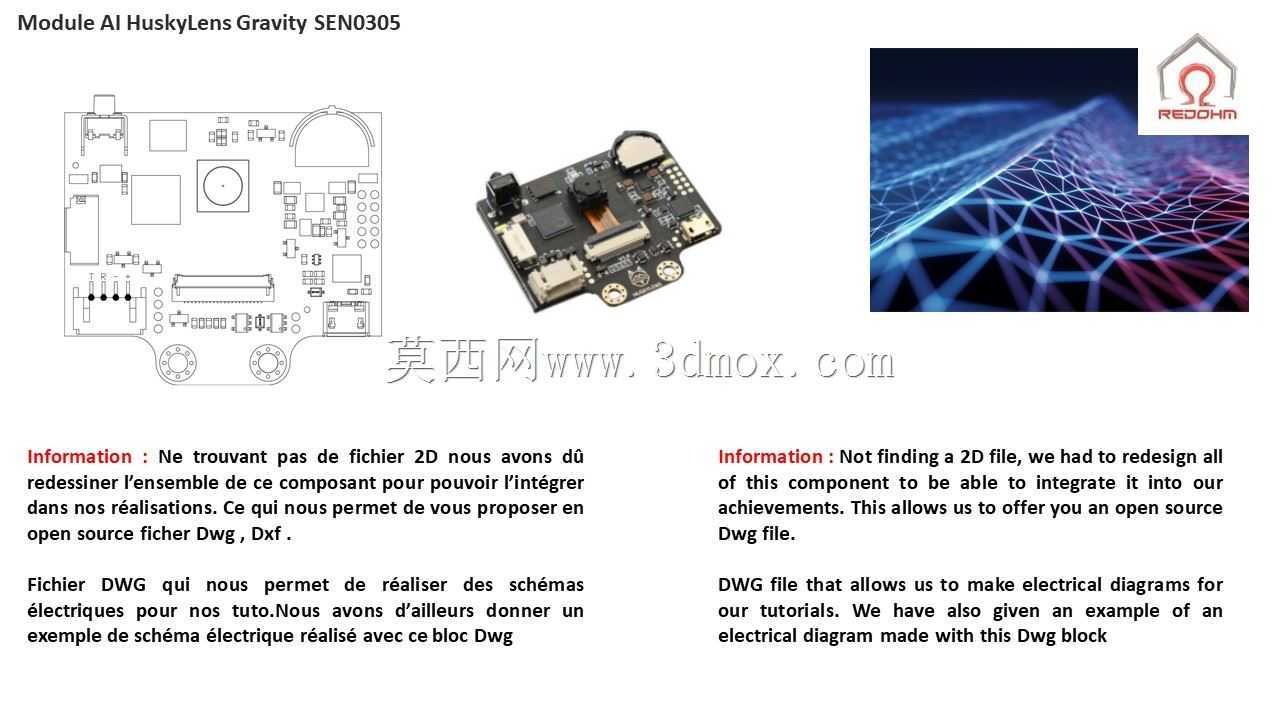

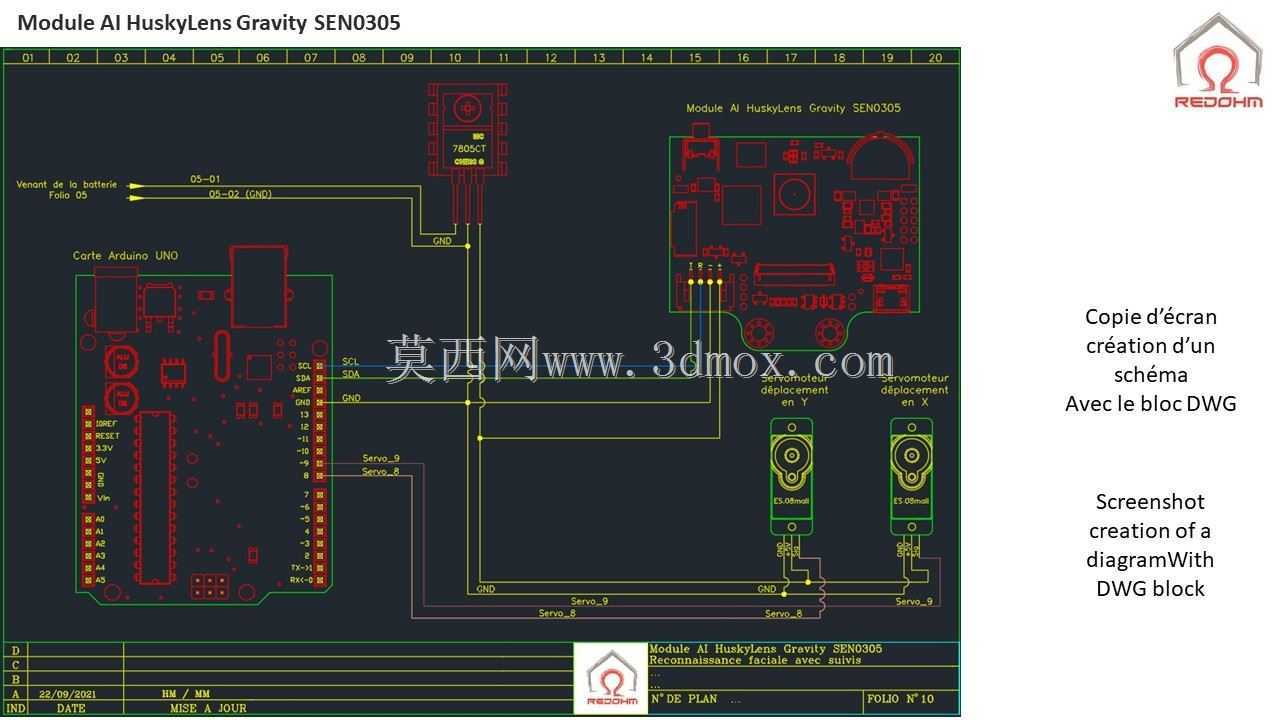

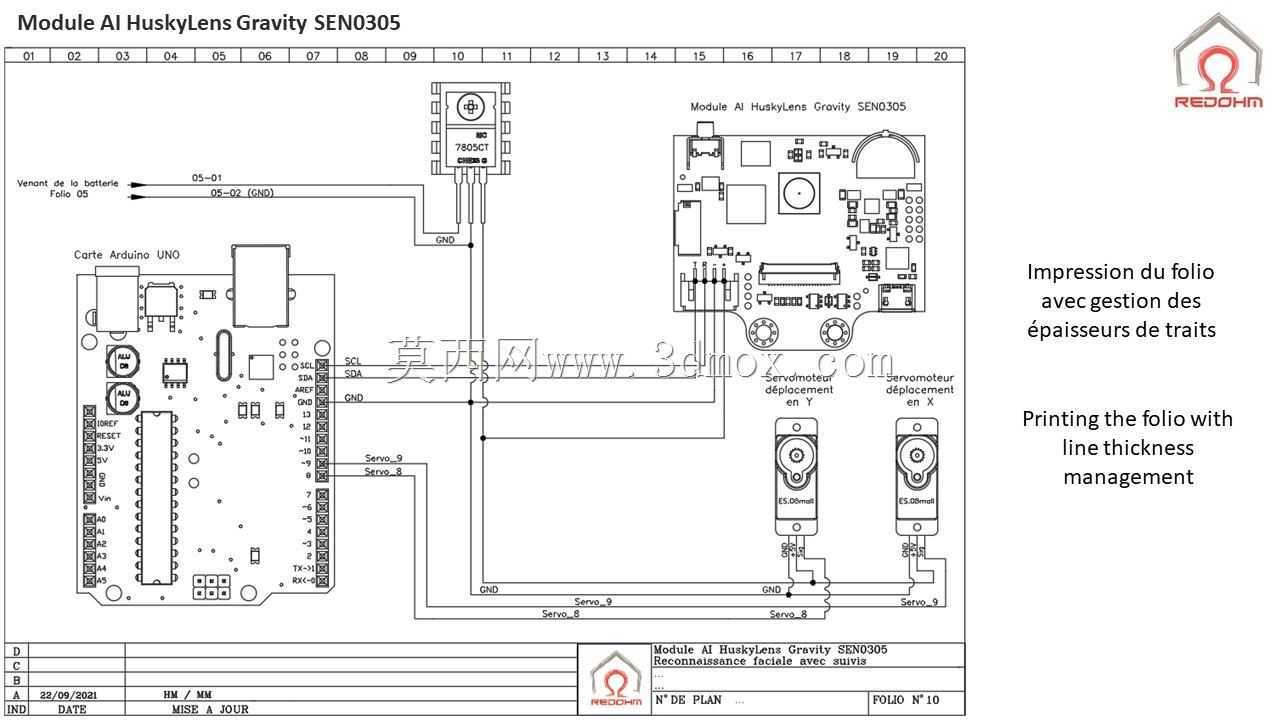

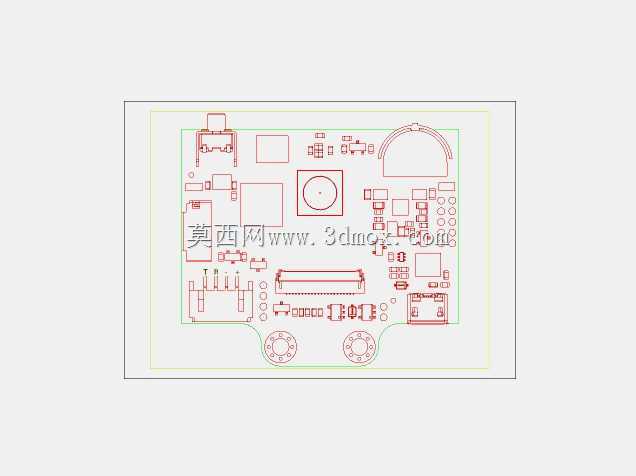

　　设计思路上没有采用常见的全包覆外壳方案，而是做了半包围的安装支架结构，核心原因是这类模块在调试阶段需要频繁查看板载的状态指示灯，半开放结构既能保证核心板卡的安装固定强度，也能让指示灯的光线直接透出，不需要额外做导光柱结构，简化加工难度的同时也降低了结构成本。安装孔位的设计参考了通用开源硬件的孔距标准，四个固定孔的中心距为48mm32mm，适配市面上绝大多数的传感器安装支架、铝型材转接板，不需要额外定制转接件就能直接装配；固定孔采用沉头设计，使用M2螺丝固定时螺丝头不会突出结构表面，避免和周边其他元器件产生干涉。

　　外形尺寸与安装边界方面，模块整体的结构外轮廓控制在52mm40mm*12mm，比裸板的尺寸仅大出2mm的安装边，不会占用过多的设备内部空间；镜头中心到模块底边的距离为15mm，安装时只要保证底边距离安装面的高度不小于10mm，就能让镜头获得无遮挡的全视野；接插件区域预留了8mm的接线空间，常规的杜邦线、USB接头插装后不会超出模块的整体宽度，在密集排布的设备仓内也不会和相邻的板卡产生空间冲突。考虑到部分场景下模块会贴近发热元器件布置，结构件在板卡背面预留了1mm的空气对流间隙，避免热量直接传导到视觉板卡上导致芯片过热降频，影响识别帧率。

　　在电气适配的结构细节上，板卡上的麦克风拾音孔位置，对应的结构件上做了直径1mm的拾音开孔，开孔位置正对麦克风收音面，不会因为结构遮挡降低拾音灵敏度；TF卡槽的位置做了缺口设计，不需要拆解结构就能直接插拔存储卡，方便现场调试时更新固件或者存储识别日志。整个结构的壁厚控制在1.5mm，采用常规的3D打印或者注塑工艺都能加工，没有倒扣、薄壁等难加工的结构特征，打样验证阶段可以直接用PLA材料快速打印验证，批量生产时开模的成本也相对可控。

　　实际装配验证过程中，这个结构可以兼容不同批次的同型号板卡，因为所有的定位基准都选在板卡的安装孔和镜头外圆这两个一致性最高的特征上，不会因为板卡元器件的焊接公差导致装配卡滞。模块安装完成后，整体的抗振动性能满足常规工业设备的使用要求，在10-50Hz的振动测试下，镜头没有出现偏移，接插件没有出现松脱，识别精度不会因为设备运行的振动出现明显下降。对于做小型智能设备开发、教育机器人集成、简易自动化改造的工程师来说，这个结构可以直接套用在项目里，省去从零开始测量板卡、绘制安装结构的时间，也能避免因为结构设计考虑不周导致的现场调试问题。
