医用检测传感器外壳及内置PCB布局结构

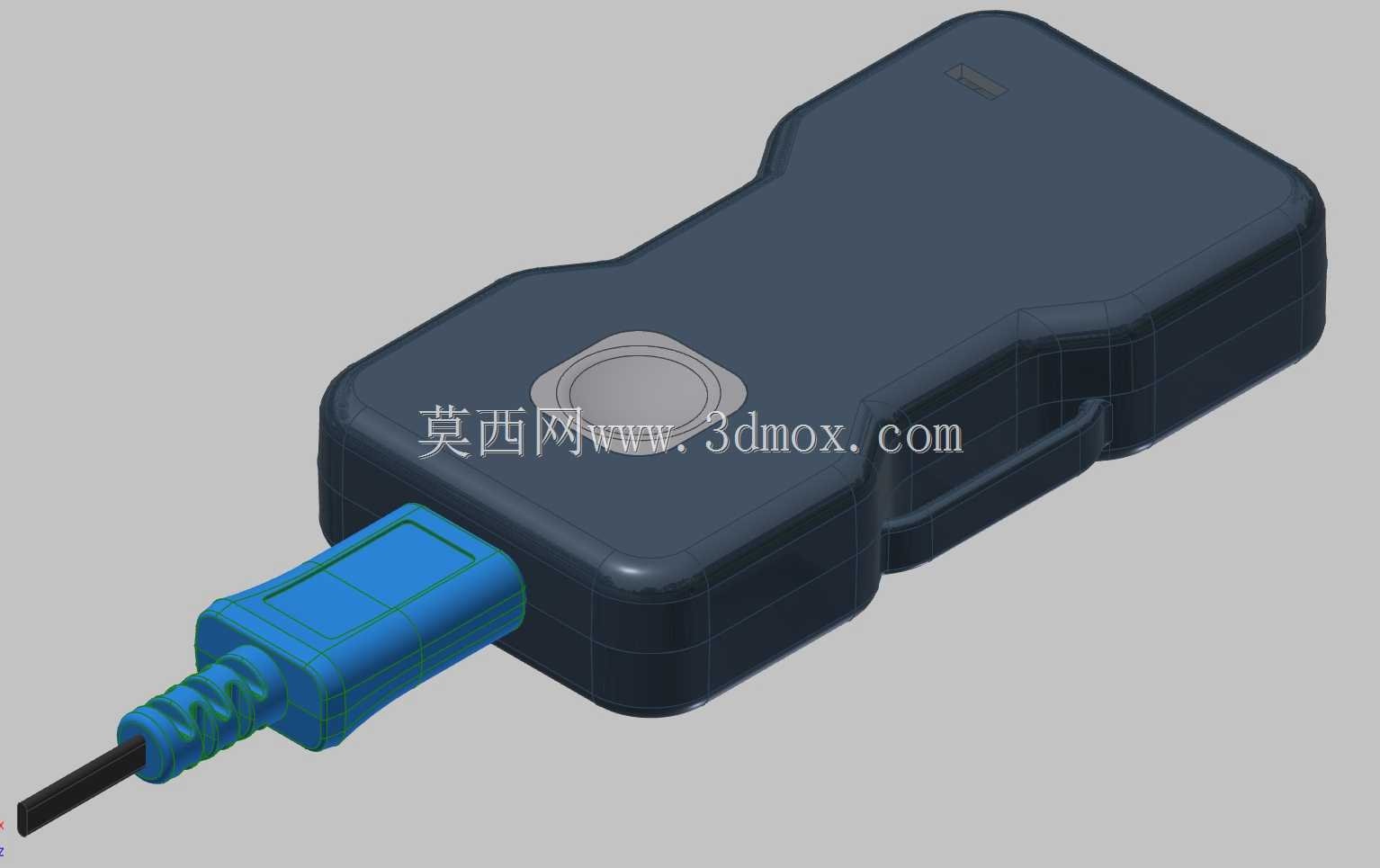

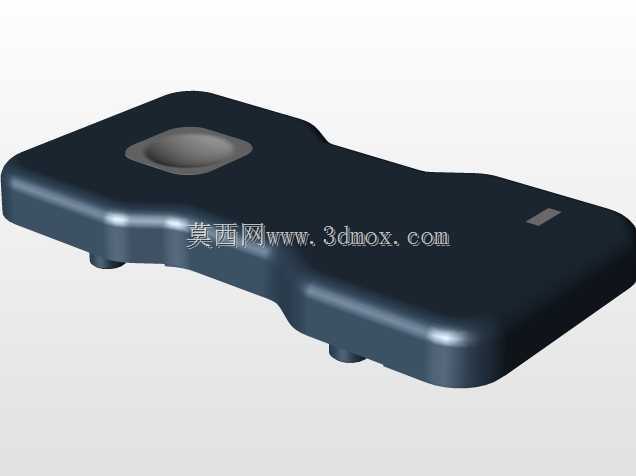

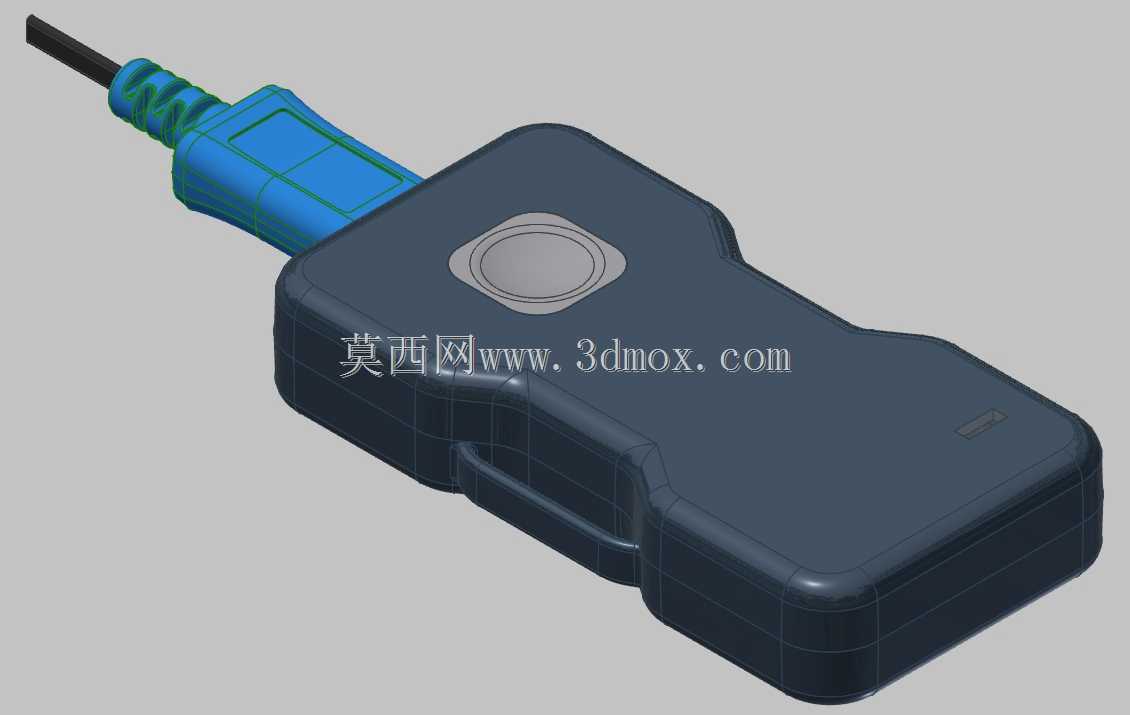

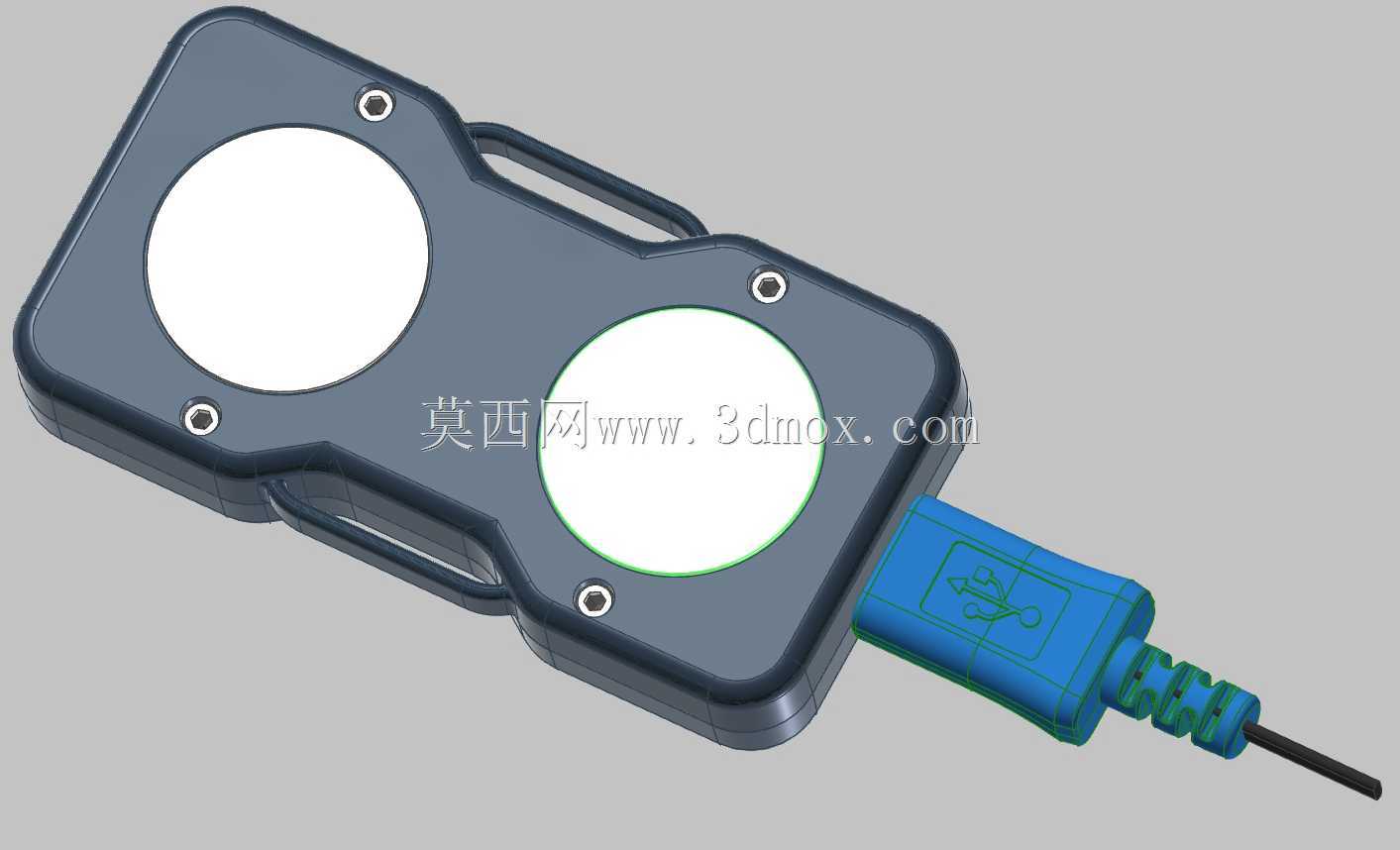

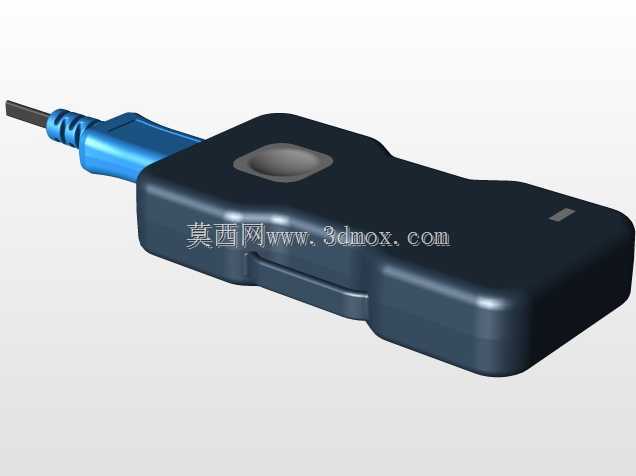

　　这款医用检测类传感设备的结构设计，核心围绕临床场景下的便携使用需求展开，日常主要用于床旁快速生理信号采集、门诊快速筛查类检测场景，设备通过USB接口直接对接诊疗终端或工作站，无需额外布设供电线路，能适配门诊诊桌、病房床旁、外出义诊等多种使用场景，减少现场布线的繁琐流程。从实际使用维度看，设备整体采用手持适配的轮廓造型，外壳边缘做了大圆弧过渡处理，握持时不会硌手，单手握持时手指能自然贴合壳体侧面的内凹曲面，长时间手持操作也不易产生疲劳感。壳体上表面设置的单按键区域，位置刚好对应握持时拇指的自然落点，操作时无需调整手姿即可完成触发，按键周边做了下沉式的台阶设计，既可以避免日常放置时误触按键，也能给按键密封结构预留安装空间，满足医用场景下的表面擦拭消毒需求。

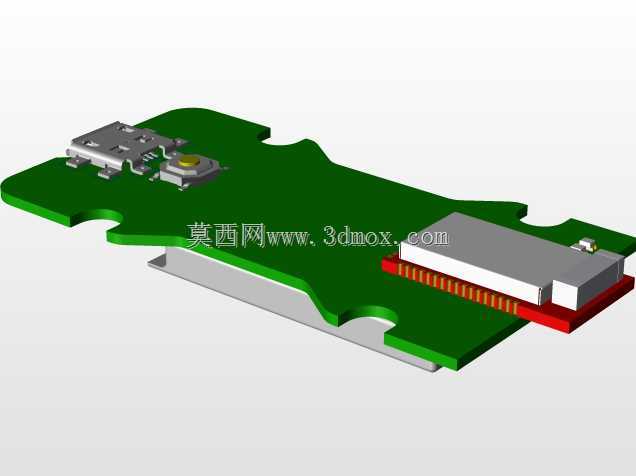

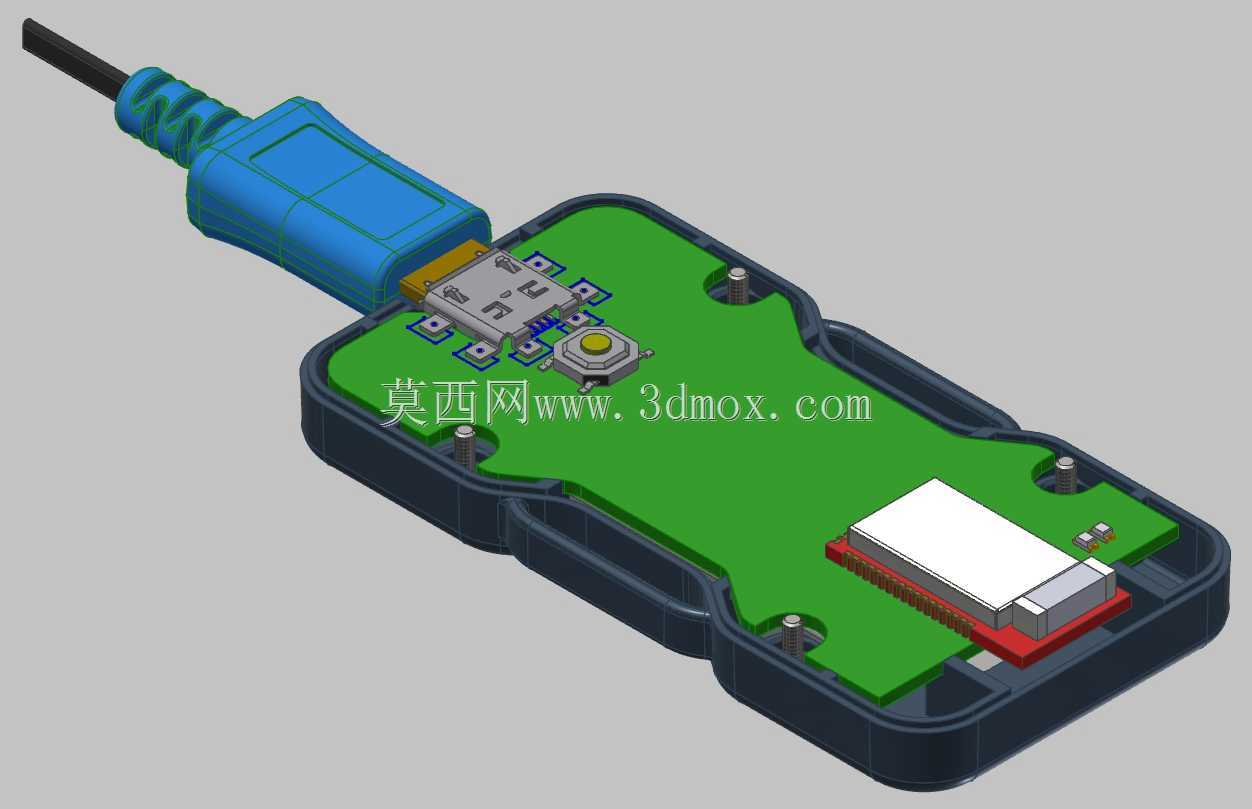

　　内部PCB布局上，整体采用板载元件紧凑排布的思路，核心传感采集模块布置在壳体内部远离USB接口的一端，尽可能减少接口处电源信号对采集精度的干扰，板上滤波元件围绕核心传感芯片做环形布置，缩短信号走线长度，降低传输过程中的信号损耗。USB接口端做了局部加厚的壳体支撑结构，接口根部设计有防弯折的线缆护套，日常插拔、拉扯线缆时，应力不会直接传递到PCB的焊盘位置，避免长期使用后出现焊盘脱落、接口松动的问题。壳体上下盖采用卡扣加超声焊接的组合固定方式，既省去了额外螺丝固定的装配工序，也能保证壳体接缝处的密封性能，防止消毒液体、日常使用中的溅液渗入壳体内部损坏电路。

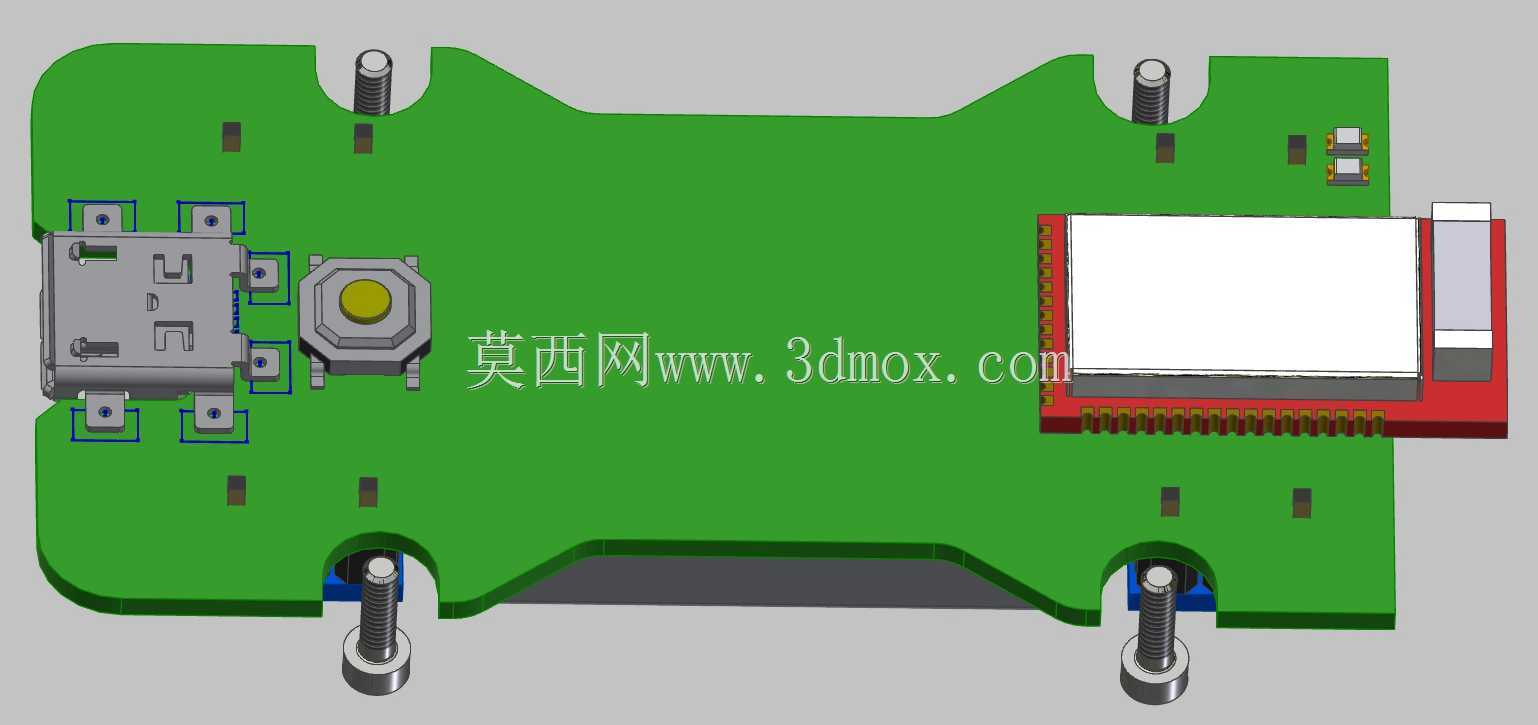

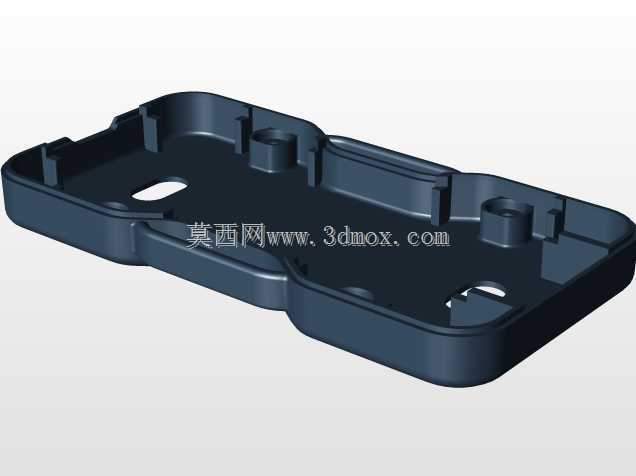

　　安装边界层面，壳体内部预留了PCB定位柱的安装位，PCB装配时直接卡入定位柱即可完成位置固定，不需要额外打胶固定，后期维修拆解时也能快速分离。壳体内部的筋位设计同时兼顾了结构加强与元件避让的作用，既可以提升壳体整体的抗摔抗形变能力，也不会与板上的电容、接口等突出元件产生干涉。设备整体厚度控制在便携设备的合理区间，放入白大褂口袋、便携诊疗包时不会产生明显的异物感，壳体表面采用哑光磨砂的质感处理，既不容易残留指纹和消毒擦拭后的水渍，也能避免光滑表面在手持时出现打滑的情况。

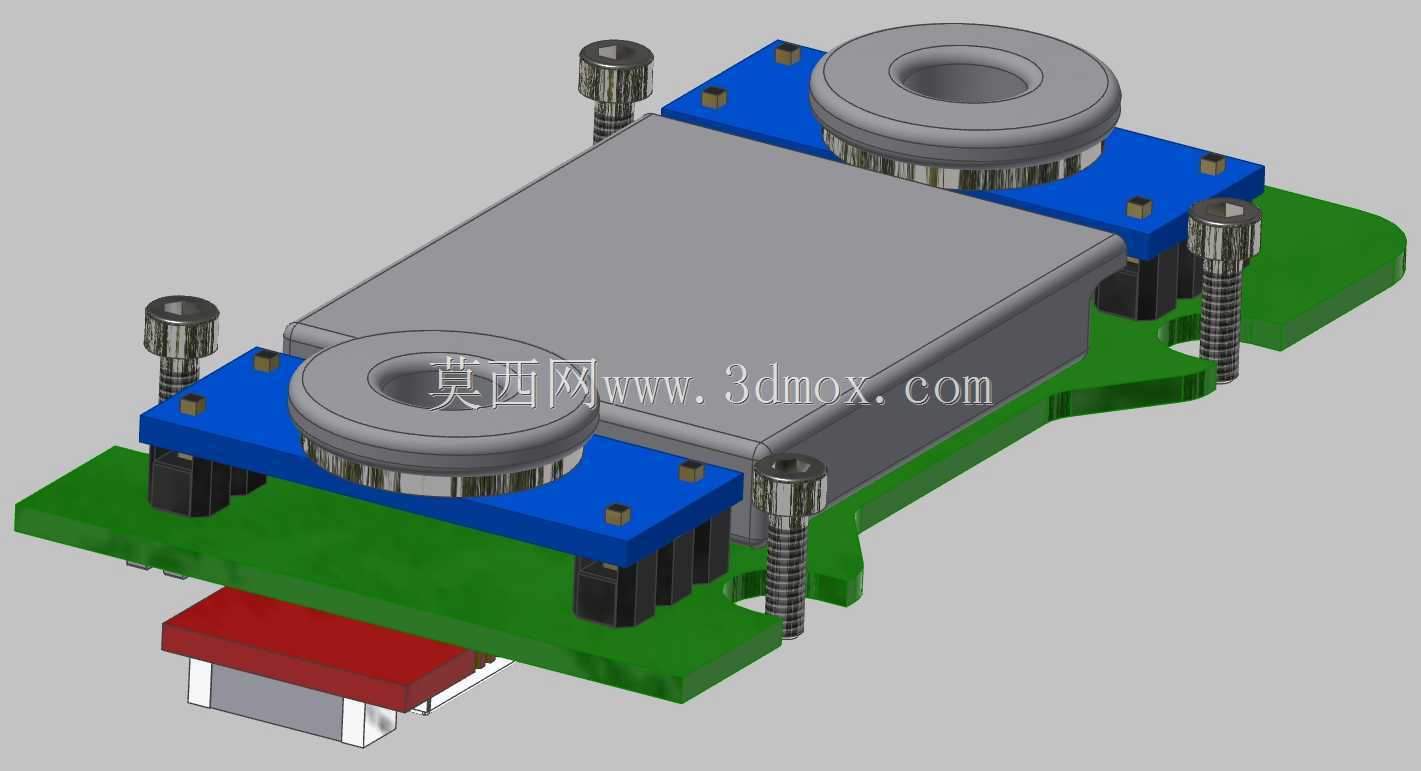

　　从结构设计的合理性来看，这款设备的结构没有冗余的设计元素，每一处壳体造型、内部筋位、固定结构都对应实际使用中的具体需求：侧面的内凹曲面不只是为了造型美观，更是为了提升握持稳定性；按键周边的下沉台阶不只是造型层次，更是为了防误触和密封；接口处的加厚支撑不只是结构加强，更是为了提升接口的抗拉扯寿命。PCB布局上也充分考虑了医用设备的信号稳定性要求，强弱电区域做了清晰的分隔，模拟信号采集区域与数字处理区域之间预留了屏蔽层安装位置，可根据实际抗干扰需求加装屏蔽罩，进一步提升复杂电磁环境下的采集精度。壳体的合模线布置在侧面居中位置，后续注塑生产时便于飞边处理，不会在握持接触区域留下明显的合模痕迹，提升成品的外观质感。
