Pyr0压电EasyPiezi喷嘴Z型探头传感板

　　在精密流体喷射、3D打印挤出、微点胶加工这类对喷嘴位置精度要求极高的作业场景里，喷嘴端面的Z向定位偏差会直接影响成型件层厚一致性、点胶轨迹的胶量均匀度，甚至会出现喷嘴剐蹭工件表面造成报废的问题，这款压电式传感板正是为解决这类Z向探头的集成需求设计的专用硬件载体。从实际装机的适配逻辑来看，这块板卡不需要额外搭建复杂的信号调理外围电路，本身已经集成了压电信号拾取、前端放大、接口转换的全部核心电路，直接对接设备主控的IO端口就能完成探头信号的采集传输，省去了工程师自行搭建分立元件电路的调试工作量，也避免了手工搭线带来的信号干扰问题。

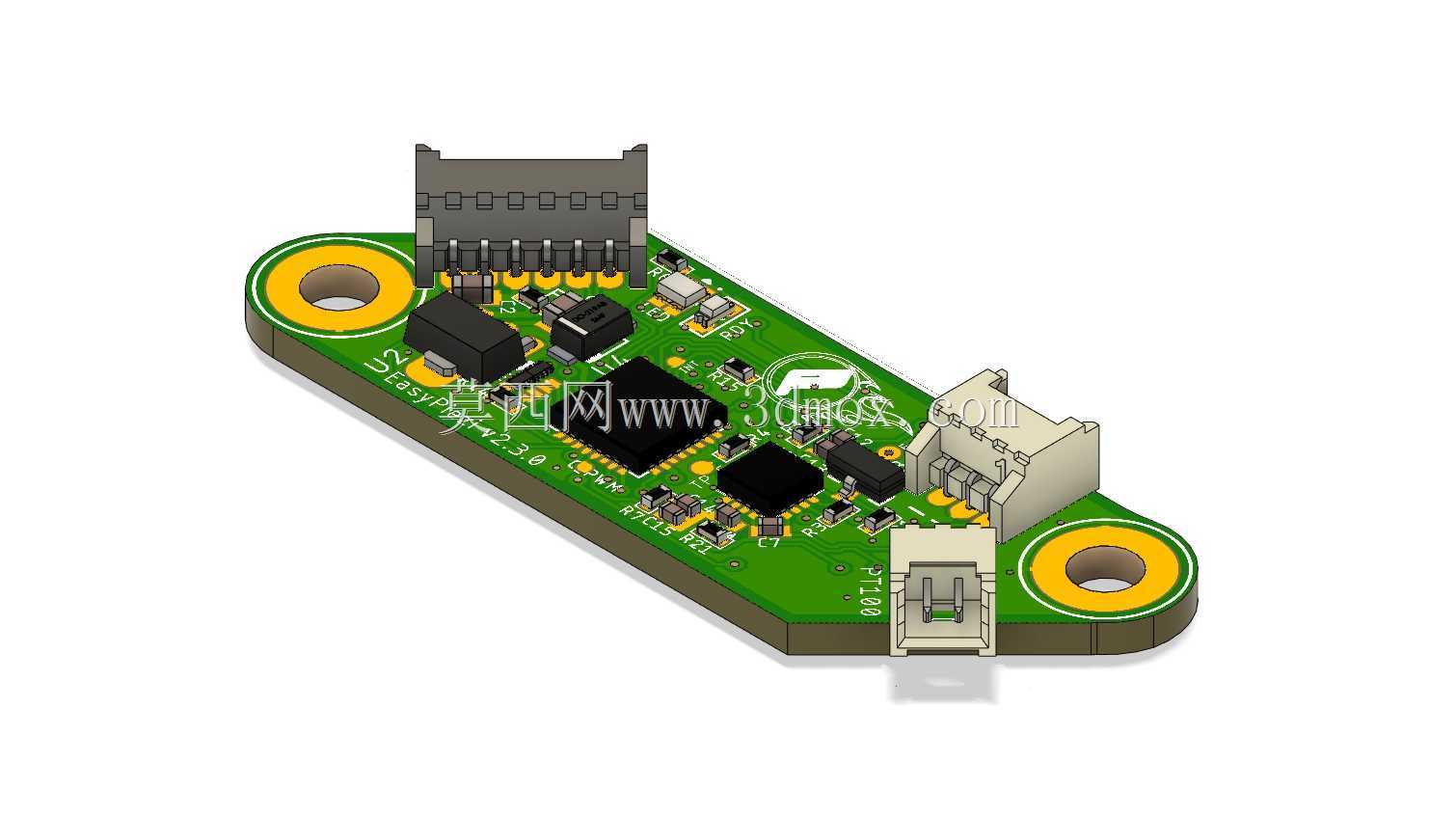

　　设计阶段首先考虑的是狭小安装空间的适配问题，这类传感模块通常要安装在喷嘴加热块附近的有限空间里，周围还会布置加热线、温度传感器线、散热风道等部件，所以板卡采用了狭长的异形轮廓，两端设置了带金属衬圈的安装孔，安装孔的位置避开了板上所有高度超过2mm的元器件，不管是用M2螺丝直接锁付在安装支架上，还是通过绝缘柱垫高固定，都不会出现元器件和安装面干涉的情况。板上的接口布局也做了针对性优化，顶部的排针接口用于对接主控板的信号与供电线路，侧方的卧式连接器用于连接前端的压电感应探头，接口的朝向完全顺着设备内部走线的方向布置，不会出现线缆弯折半径过小导致的接触不良问题，也不会和旁边的散热风扇、挤出机构产生运动干涉。

　　从电路功能的实现逻辑来看，板上的核心处理芯片负责将压电探头采集到的微形变信号转换成标准的电平信号，当喷嘴接触到工件表面产生微小压力时，压电元件产生的电荷信号经过板上的滤波、放大电路处理后，会输出一个触发信号给主控系统，主控就能立刻记录当前的Z轴坐标，完成喷嘴的自动调平或者Z向原点校准。板上预留的电源滤波电路可以有效过滤喷嘴加热块、步进电机工作时产生的电源纹波干扰，避免出现信号误触发的情况，即使在工业设备复杂的电磁环境下，也能保证信号采集的稳定性。

　　安装边界的设计上，板卡的整体厚度控制在1.6mm标准PCB厚度，加上最高的排针元件总高度不超过12mm，安装时只需要预留出15mm的垂直空间就能完成装配，两端安装孔的中心距经过精准匹配，可以直接适配市面上主流的近程挤出机构安装位，不需要额外加工转接板。板卡的边缘做了圆角处理，没有尖锐的毛刺，安装时不会划伤操作人员或者周边的线缆，焊盘全部做了沉金处理，长期在加热块附近的温热环境下工作也不会出现氧化接触不良的问题。在实际使用中，这块传感板配合对应的压电探头，可以实现微米级的Z向定位精度，相比传统的机械限位开关，响应速度更快，触发力度更小，不会对喷嘴或者工件表面造成机械损伤，尤其适合对表面质量要求高的精密加工场景。
