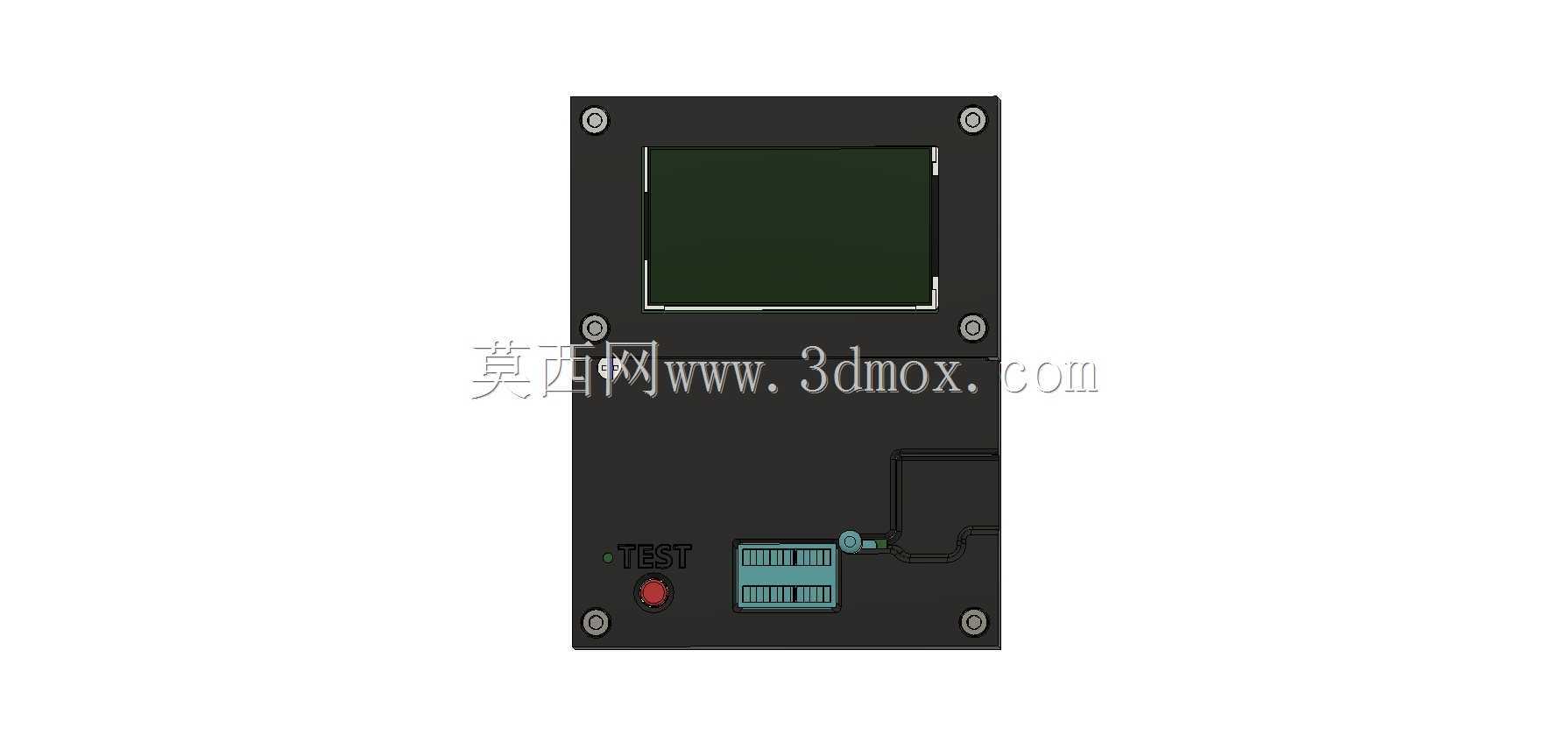

3D打印适配裸板晶体管测试仪外壳结构

　　日常电子维修、元器件筛选场景里，不少入门级晶体管测试仪出厂仅带核心PCB裸板，没有配套防护外壳，使用过程中容易出现焊点磕碰、引脚短路、屏幕刮花的问题，既缩短设备使用寿命，也存在操作时的安全隐患，这款适配外壳就是针对这类裸板测试仪做的3D打印适配结构设计。从实际使用需求出发，外壳整体采用矩形板式包覆结构，完全贴合裸板的安装孔位布局，四个角预留对应螺丝过孔，直接用原有PCB的固定螺丝就能完成装配，不需要额外做孔位二次加工，也不用额外采购固定配件，装配门槛极低，普通电子爱好者也能快速完成组装。屏幕区域做了精准的下沉式开窗，开窗边缘做了0.2mm的限位凸台，刚好卡住显示屏的外边缘，既不会遮挡屏幕显示区域，也能避免屏幕在壳体内出现晃动移位，

　　日常放置、携带过程中不会因为挤压导致屏幕排线松脱。操作区域对应测试仪的测试按键、测试座位置做了精准避让，测试座位置预留了足够的操作空间，插拆三极管、场效应管、电阻电容等被测元器件时不会被外壳边缘卡滞，按键位置做了轻微的下沉导槽，手指按压时能精准对准按键中心，不会出现按偏、按空的情况，操作反馈清晰。外壳的壁厚设置为2mm，兼顾3D打印的成型效率和结构强度，采用PLA、PETG等常规3D打印耗材都能顺利打印，不需要添加支撑结构，打印完成后仅需简单去除毛边就能直接装配，打印容错率高。从安装边界来看，外壳整体尺寸完全匹配对应型号裸板的长宽尺寸，边缘比PCB板宽出1.5mm，能完全包覆PCB的侧边焊点，

　　避免日常使用时桌面金属物件触碰焊点造成短路，背面做了均匀的0.8mm厚度加强筋，既不会过度增加整体重量，也能避免壳体长时间使用出现翘曲变形。在实际电子维修工作台场景中，加装这款外壳后的晶体管测试仪可以直接平稳放置在工作台面，不会像裸板那样因为元器件高低不平出现放置歪斜的情况，堆叠存放时也不会刮蹭到其他工具的表面。设计过程中特意规避了多余的装饰性结构，所有结构特征都服务于实际使用需求：没有突出的挂耳、装饰棱边，放在工具包内携带时不会勾挂其他线材、工具，整体外观简洁规整。针对日常使用的磨损问题，外壳表面没有做高光处理，打印完成后的哑光表面能有效抵抗日常使用的划痕，长时间使用也不会出现明显的外观旧化。从功能适配角度，

　　这款外壳没有遮挡测试仪的任何原有功能接口，所有需要操作的部位都做了对应避让，不会影响设备本身的测试精度，也不会对元器件的检测结果造成干扰，相当于给裸板设备增加了一层可靠的物理防护，同时提升了操作的便捷性。对于经常外出上门维修的从业者来说，加装外壳后的测试仪可以直接放在工具包内，不用担心包内的螺丝刀、镊子等金属工具刮伤PCB板或者碰掉贴片元件，大幅提升了设备的便携性和耐用性。
