Tower pro MG996r高精度伺服舵机结构设计

项目分类:伺服电机 发布时间:2021-12-19 ID:460363
  • Tower pro MG996r高精度伺服舵机结构设计
  • Tower pro MG996r高精度伺服舵机结构设计
  • Tower pro MG996r高精度伺服舵机结构设计
  • Tower pro MG996r高精度伺服舵机结构设计
  • Tower pro MG996r高精度伺服舵机结构设计

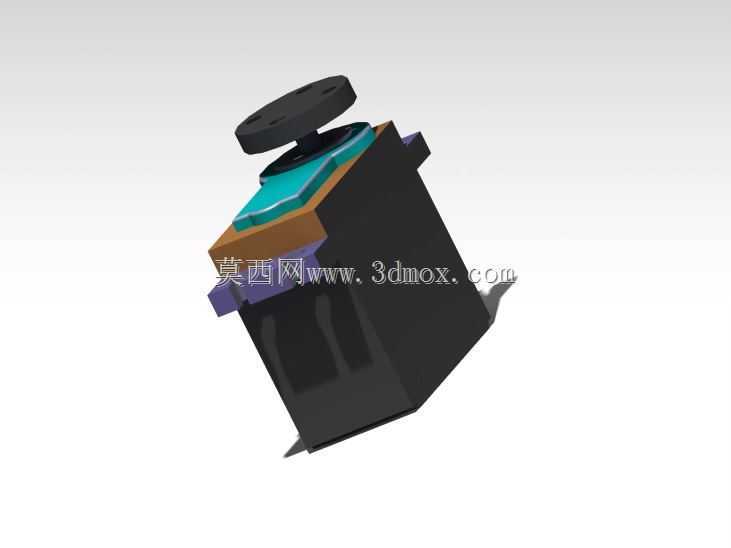

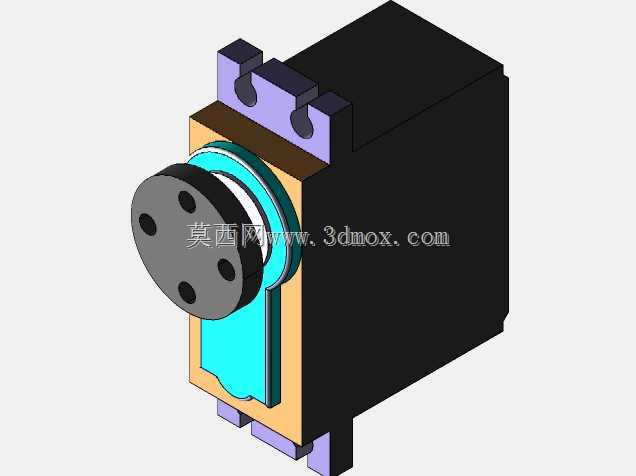

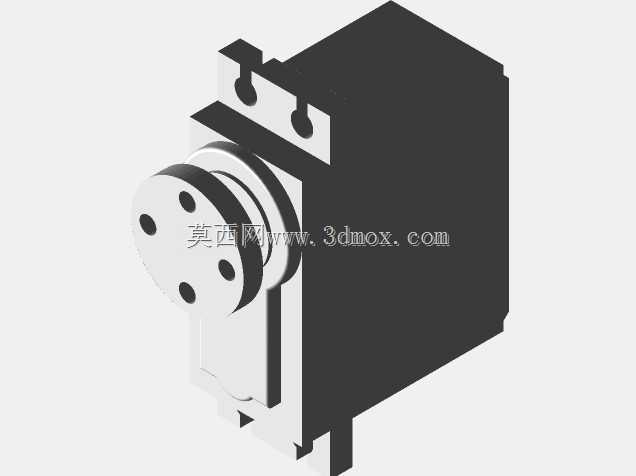

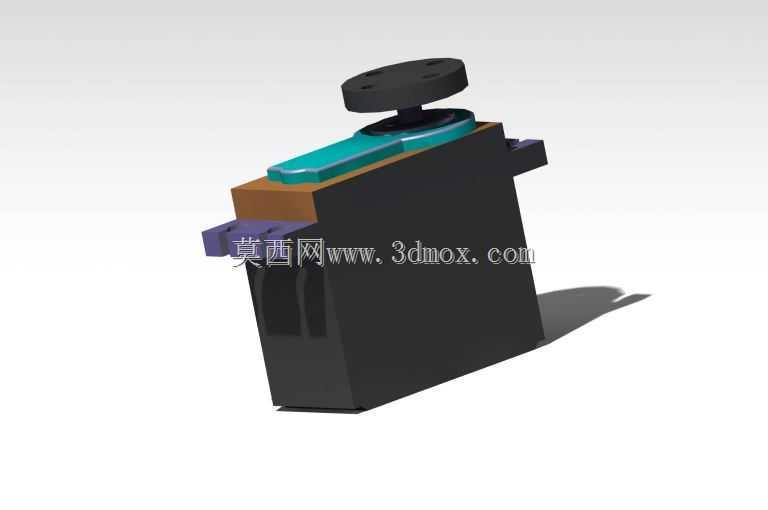

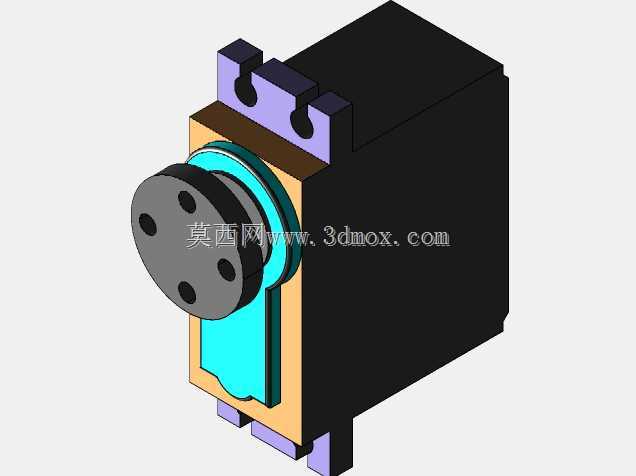

  在小型自动化执行机构、航模姿态控制、教学机械臂关节、智能小车转向系统这类需要精准角度输出、小体积大扭矩的应用场景里,Tower pro MG996r是普及率极高的一款执行元件,很多做小型设备开发、结构验证的工程师,在选型阶段都会优先参考这款舵机的实际安装与尺寸参数,避免设计完成后出现安装干涉、输出轴匹配度不足的问题。这款舵机的设计完全围绕小空间内的动力输出与安装便捷性展开,主体采用方正的壳体结构,壳体边角做了小尺寸倒角处理,既可以在密集排布的设备内部减少相邻部件的剐蹭风险,也能在批量组装时降低壳体磕碰损坏的概率。输出端采用带安装孔位的圆形法兰盘设计,法兰盘上均匀分布四个固定孔,适配市面上绝大多数标准舵机摇臂、舵盘的安装尺寸,

  不需要额外做转接件就能直接连接负载,输出轴与法兰盘的同轴度控制在极小的公差范围内,运转时不会出现偏心抖动的问题,能保证角度控制的精度。安装固定位分布在壳体输出端的上下两侧,采用带定位凸台的双耳结构,凸台的尺寸完全匹配标准舵机的安装孔距,不管是用螺丝直接锁附在设备安装架上,还是搭配减震胶圈固定在航模机身内,都能保证安装位置的一致性,不会因为长期往复运转出现固定位松动移位的情况。从结构设计逻辑来看,这款舵机把内部的减速齿轮组、驱动电路、动力电机都整合在方正壳体内,输出端的轴承结构直接嵌入壳体前端的定位槽里,能承受一定的径向负载,避免输出轴受到侧向力时出现齿轮偏磨、卡滞的问题。壳体侧面的走线槽预留了足够的出线空间,

  电源线与信号线从壳体尾部引出时不会和周边的安装结构产生挤压,在做设备布线时可以顺着壳体侧面的走线空间固定线材,避免舵机往复转动时拉扯线材导致接触不良。在实际选型应用中,这款舵机的安装边界需要重点关注:输出端法兰盘突出壳体前端面的距离、上下安装耳的总高度、壳体整体的长宽尺寸,这些参数直接决定了安装位的预留空间,很多新手工程师在做结构设计时容易忽略安装耳的凸台高度,导致安装位开槽尺寸不足,装配时舵机无法卡入预定位置。另外输出轴的中心高度是和标准舵机尺寸完全对齐的,在做多关节机械臂设计时,相邻关节的舵机输出中心可以保持在同一轴线上,减少传动过程中的力矩损耗。这款舵机的结构设计充分考虑了通用化适配需求,

  所有外部安装尺寸都遵循行业通用的舵机安装规范,不管是替换同规格的老旧舵机,还是在全新的设备结构中做集成设计,都不需要对安装结构做大幅修改。输出端的止挡结构设计也做了优化,在极限角度位置不会出现硬碰撞导致的齿轮崩齿问题,内部的减速齿轮组排布紧凑,在有限的壳体空间内实现了足够的减速比,能输出满足小型设备需求的扭矩,同时控制整体的运转噪音在可接受范围内。在做三维结构设计时,这款舵机的模型完全还原了实际产品的所有安装特征,包括安装耳上的固定孔尺寸、输出法兰的孔位分布、壳体表面的定位凸台、出线口的位置与尺寸,工程师在做装配验证时,可以直接把模型导入装配体中,检查周边结构与舵机的间隙,模拟舵机转动过程中是否会和相邻部件产生运动干涉,提前发现设计中的尺寸问题,减少实际打样装配时的修改次数。尤其是在做教学类机械臂、小型自动化演示装置的设计时,精准的舵机模型能大幅提升结构设计的效率,不需要自己反复测量实物尺寸绘制模型,直接调用就能完成整体装配的布局,同时还能根据模型的安装边界预留足够的走线空间、安装操作空间,保证后续组装时螺丝锁附、线材连接都有足够的操作余量,不会出现空间不足无法装配的问题。
