莲花EliseS1前轮轮毂总成结构三维设计

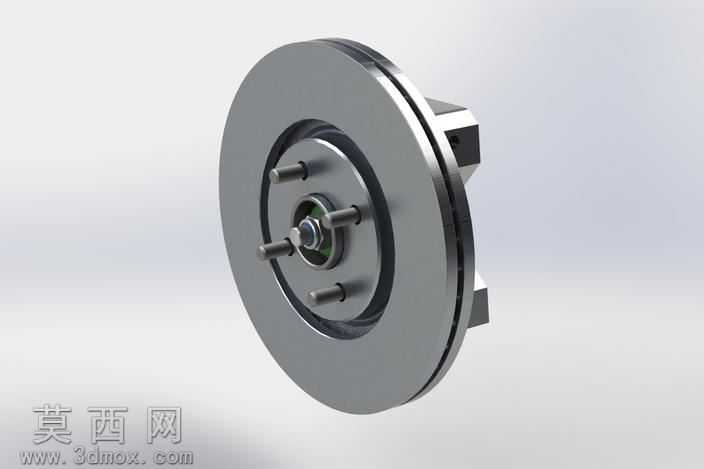

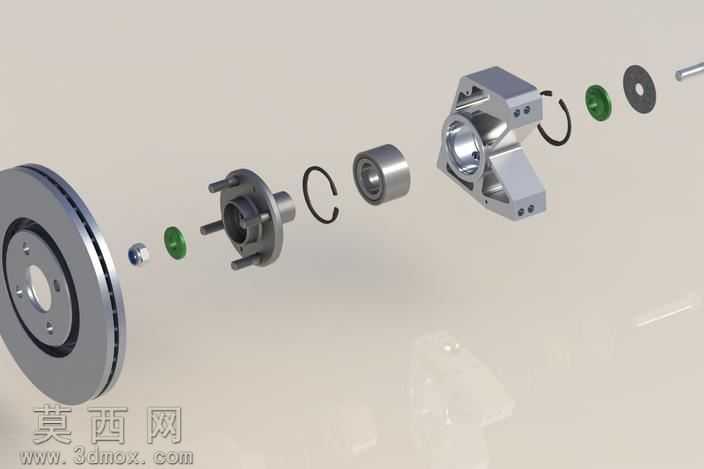

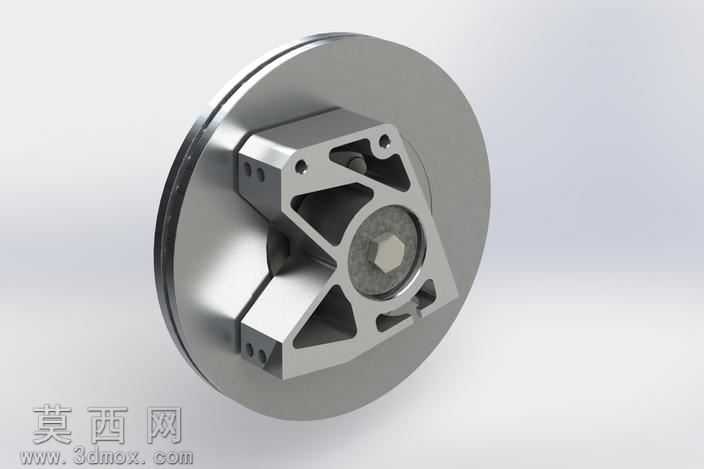

本作品围绕莲花EliseS1车型的前轮轮毂总成开展三维建模设计，完整还原了该经典跑车前轮行走机构的全部组成部件，依托三维建模软件完成全零件的参数化搭建，每一个部件的尺寸都参考实车测绘数据进行校准，保证各零件间的装配公差符合原厂设计要求。建模过程中首先梳理总成的装配逻辑，从最外侧的刹车盘部件开始搭建，刹车盘采用通风盘式结构，建模时精准还原了盘面的通风沟槽、安装螺栓孔位、散热倒角细节，赋予其灰铸铁材质的哑光金属质感，还原真实刹车盘的表面肌理。随后依次完成轮毂轴、密封卡簧、滚动轴承、轮毂固定座、转向节主体、锁紧垫片、固定螺栓等零件的独立建模，其中滚动轴承部分还原了内外圈、滚动体的完整结构，对轴承的配合面做了精度处理，保证装配时可实现模拟转动效果；卡簧零件还原了开口弹性结构，精准匹配卡槽的尺寸参数，可实现虚拟装配时的卡接定位；转向节作为核心承载部件，建模时还原了其复杂的铸铝造型，对安装支耳、轴承座孔、刹车卡钳安装位的结构做了精细化处理，赋予其铸铝材质的磨砂金属质感，区分于钢制零件的表面质感。整体装配采用爆炸视图的形式进行渲染呈现，按照实际装配顺序将各零件沿轴线方向依次排布，清晰展示总成的装配层级与零件配合关系，渲染时采用柔和的影棚光源，突出金属零件的轮廓与材质差异，对零件边缘做了抗锯齿处理，保证结构细节清晰可辨。设计过程中充分考虑了该车型早年采用铝挤压直立轮毂结构的特点，还原了原厂castforged工艺对应的零件结构特征，兼顾了结构还原度与三维展示的直观性，可用于汽车底盘结构教学、行走系统原理演示、改装方案参考等场景，所有零件的建模都遵循可编辑参数化原则，可根据需求调整尺寸参数适配不同的改装设计需求，装配关系完全符合实车的机械连接逻辑，可实现虚拟装配动画的制作，直观展示前轮轮毂的组装流程与工作原理。
