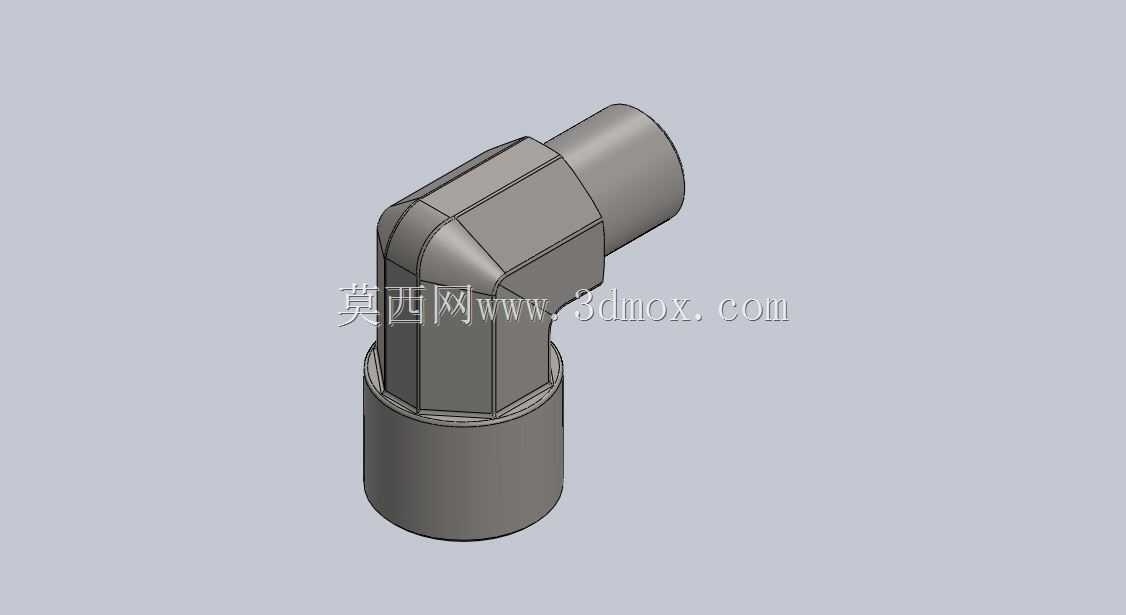

1/4NPT内外丝90度直角弯头管件

　　在气动控制回路、低压液压输送、小型流体管路布设场景里，90度转向的管路连接需求十分常见，这类接头往往要兼顾密封可靠性、安装便捷性与空间适配性，本次涉及的1/4规格NPT内外丝直角弯头，就是针对小通径直角管路转向场景设计的连接件。从实际应用来看，这类弯头常出现在小型自动化设备的气路排布、实验室小型流体管路改造、家用净水设备管路接驳、小型气动工具的进气端转向位置，很多时候管路受安装空间限制，无法通过直管弯折完成转向，硬管弯折还会带来通径缩小、应力集中开裂的隐患，采用成品直角弯头就能规避这类问题，同时保证管路通径一致，减少流体输送的压损。

　　从功能特性上看，该弯头一端为外螺纹NPT1/4结构，另一端为内螺纹NPT1/4结构，NPT螺纹属于美制一般密封管螺纹，依靠螺纹牙型的过盈配合实现密封，多数低压工况下无需额外加装密封垫片，仅在螺纹段缠绕适量生料带或者涂抹少量密封胶即可达到可靠密封效果，适配1/4规格的对应外丝、内丝管路元件，不需要额外做转接头适配。90度的直角转向结构，能让管路在狭小的安装空间内完成垂直方向的走向切换，比如在设备框架的直角位置布设气路时，直接使用该弯头可以让管路贴附框架排布，避免管路外凸被剐蹭，也能减少管路的悬空长度，降低管路受振动出现松动的概率。

　　设计思路上，该弯头采用等通径结构，内部流道没有做缩径处理，流体经过弯头时的流向转折平滑，不会出现局部涡流增大压损的情况，弯头的转角位置做了加厚处理，因为管路转向位置是应力集中区域，不管是安装时的拧紧力矩，还是管路工作时带压产生的轴向力，都会在转角位置形成应力叠加，加厚的壁体能提升结构强度，避免长期受力出现开裂泄漏。接头的外螺纹端做了导向倒角，安装时可以轻松对准对应内螺纹的入口，不会出现螺纹错牙的情况，内螺纹端的入口也做了沉头导向，方便外丝元件插入对准，降低现场安装的对位难度。接头的外部采用六角结构设计，不管是外丝端拧入基座，还是内丝端接入外丝元件，都可以用标准开口扳手卡住六角部位施加拧紧力矩，不需要定制专用工装，适配现场常规的安装工具。

　　从安装边界来看，该弯头的轴向总长度控制在小尺寸范围，外丝端的有效螺纹长度符合NPT1/4螺纹的标准旋合长度要求，能保证足够的螺纹啮合扣数，不会出现旋合过短密封不足、或者旋合过长顶死内部流道的问题。内丝端的螺纹深度也满足标准旋合要求，接入对应外丝元件时不会出现螺纹啮合不足的情况。弯头的两个接口轴线垂直相交，安装后两个方向的管路轴线垂直度偏差控制在极小范围，不会出现安装后管路别劲的情况，避免管路长期受安装应力出现疲劳损坏。实际选型时需要注意，该接头适配的是NPT标准螺纹的管路元件，不能和G螺纹、PT螺纹的元件直接混用，避免牙型不匹配出现密封失效，工作压力范围适配常规低压流体输送场景，不适合高压冲击载荷频繁的工况。安装时拧紧力矩要控制在合理范围，NPT螺纹靠过盈密封，力矩过大容易导致螺纹开裂，力矩过小则会出现密封不足泄漏的问题。
