拖挂式移动净水处理装备结构设计

　　这套拖挂构型的移动式水处理装备，核心定位是解决无固定供水管网场景下的洁净水供给需求，常见于野外作业营地、突发灾害应急保障、偏远临时施工点、乡村临时供水扩容等场景，整套设备集成在单轴拖挂底盘上，不需要额外的承载车辆改造，只要符合牵引资质的通用车辆即可完成转场拖运，转场到位后仅需完成进出水管路对接、供电接驳即可快速投入制水作业，不需要复杂的场地土建施工，适配各类非硬化临时场地的部署要求。

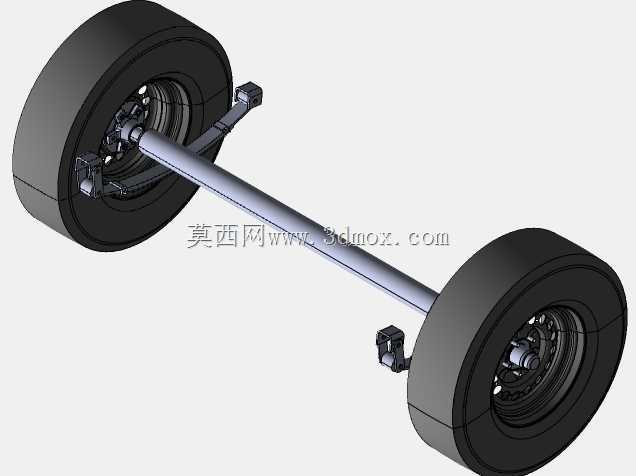

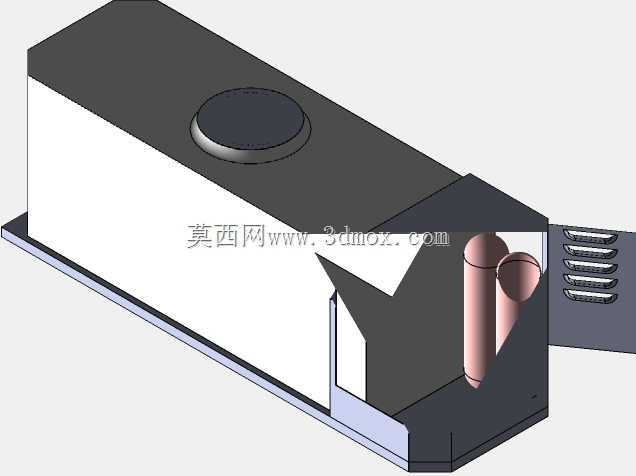

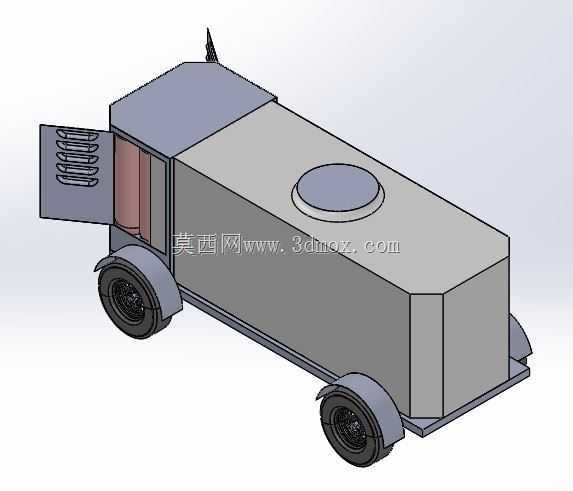

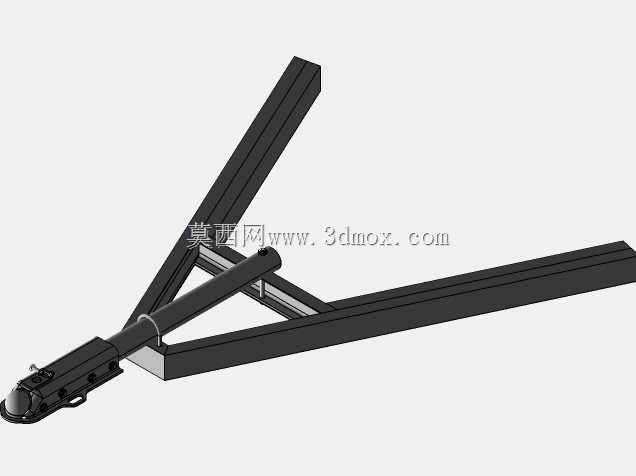

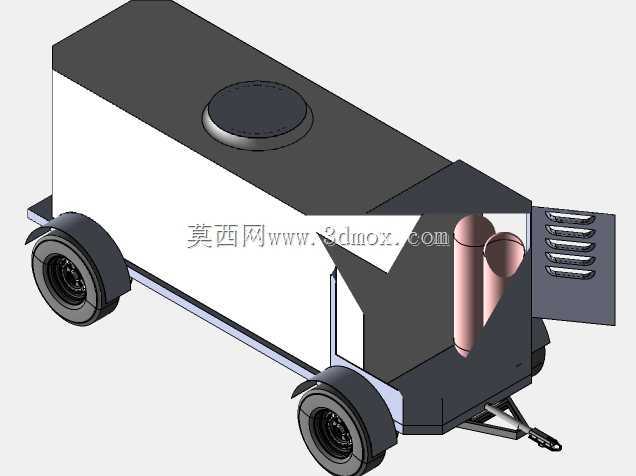

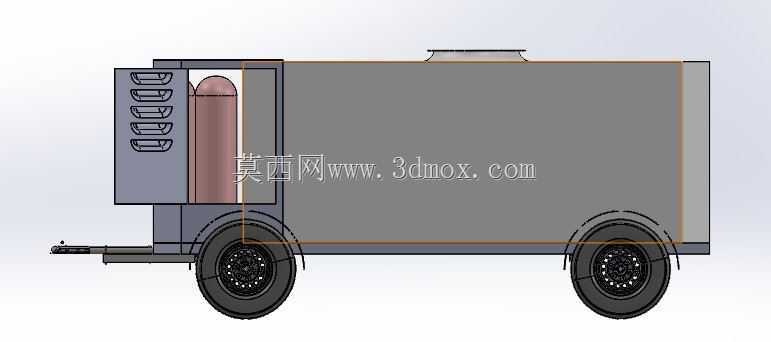

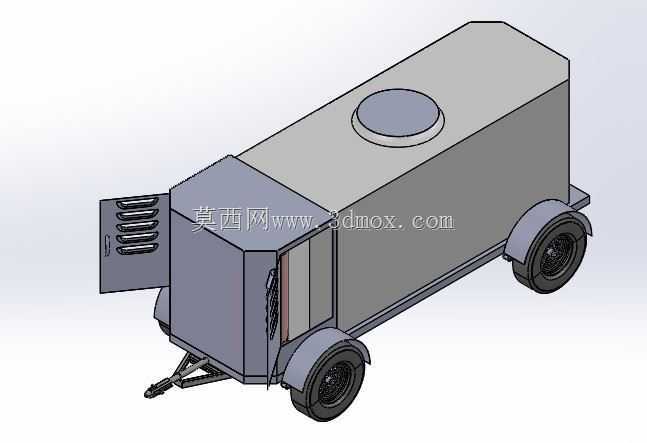

　　从结构布局来看，整套装备采用厢式封闭壳体设计，底盘选用成熟的单轴拖挂车桥，搭配橡胶充气轮胎与惯性制动结构，牵引端采用标准的球形拖挂连接机构，兼容市面多数乘用车辆、轻型作业车辆的后牵引接口，不需要定制专属牵引配件。厢体主体采用矩形截面的框架承载结构，顶部设置圆形检修人孔，方便运维人员进入厢体内部完成滤料更换、管路检修、设备调试等操作；厢体侧面开设带通风格栅的检修门，门体采用铰链侧开结构，格栅布局兼顾通风散热与防雨水侵入需求，日常运维不需要完全掀开厢体顶板，仅通过侧门即可完成常规耗材更换、运行参数检查等操作，降低野外作业的运维难度。

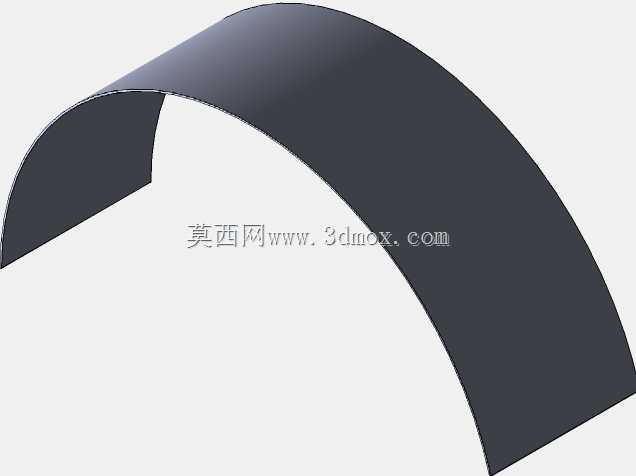

　　设计阶段优先考虑了野外部署的环境适应性，厢体外部采用圆角过渡的钣金蒙皮结构，减少运输过程中的风阻，同时避免尖锐棱角带来的磕碰风险；底盘下方预留了足够的离地间隙，能够适配非铺装路面的颠簸通行需求，避免底盘管路、结构件在拖运过程中被路面凸起剐蹭。厢体内部采用模块化分区布局，前端靠近牵引架的位置预留了电控系统、增压泵组的安装空间，中部主体区域预留水处理净化模块的安装位，可根据实际供水水质需求，选配沉淀过滤、活性炭吸附、膜处理、消毒等不同工艺单元，后端预留净化水储水腔与出水接口的安装位置，整套管路沿厢体内壁排布，预留足够的检修操作空间，避免管路交叉堆叠带来的运维不便。

　　在安装边界的考量上，整套装备的外廓尺寸严格符合公路拖挂通行的尺寸限值，拖运状态下不需要办理超限运输审批，普通道路即可顺利通行；厢体底部的支撑结构在设计时预留了驻场支撑腿的安装位，部署到位后可伸出支撑腿将轮胎载荷卸载，避免长期驻场时轮胎长期受压变形，同时提升整套设备运行时的稳定性，减少泵组运行带来的整机晃动。顶部的人孔采用凸起式密封结构，配合防水密封圈，能够避免雨天积水渗入厢体内部，人孔盖板采用快开锁紧结构，不需要专用工具即可快速开启完成内部作业。

　　从功能实现的角度，这套装备的设计摒弃了固定水厂的土建依赖，将传统水厂的混凝、沉淀、过滤、消毒等核心工艺单元全部集成到拖挂厢体内部，转场过程中所有内部设备都通过减震支架与厢体框架连接，能够承受拖运过程中的颠簸震动，不会出现管路松动、设备移位的问题。侧门的通风格栅同时兼顾了设备运行时的散热需求，避免密闭厢体内泵组长时间运行出现温度过高的问题，格栅内侧可加装防尘滤网，在多沙尘的野外环境下能够减少沙尘进入厢体内部，降低设备积灰带来的故障风险。牵引架区域除了连接机构之外，还预留了驻车支撑轮的安装位，在脱离牵引车辆时可通过支撑轮完成短距离的位置调整，不需要额外吊装设备即可完成部署位置的微调，进一步提升野外部署的便捷性。
