包装机用手动调节式工业旋钮结构

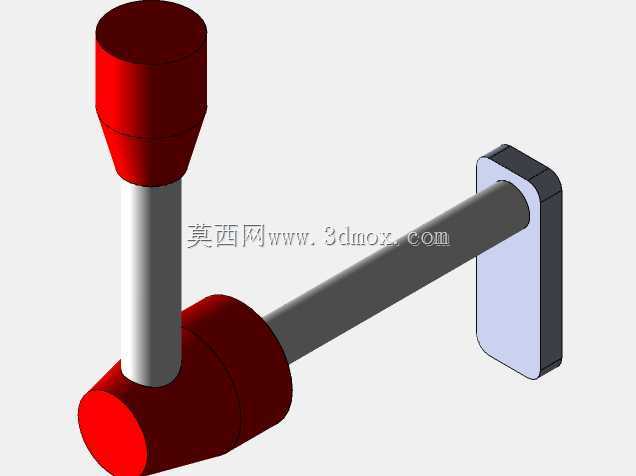

　　这类旋钮常见于间歇式包装设备的手动调节工位，多用于袋装、盒装包装生产线在换型调试、参数微调阶段的手动操作环节，比如调整包装膜张紧度、封切工位初始位置、料斗挡料板开度这类需要人工手动校准的部位，在设备停机调试、小批量试生产阶段的使用频率远高于设备连续自动运行阶段，能让现场调试人员无需借助额外工具，直接通过手部旋拧完成位置调整与临时锁紧，避免调试过程中反复找工具的繁琐流程。从结构设计来看，整个旋钮分为操作端、连接杆、安装基座三个核心部分，操作端采用上大下小的阶梯柱形结构，顶部做了平面处理，既可以用掌心按压施力，也能通过手指捏住侧面做小角度微调，下部的锥台过渡段能让手部施力时自然贴合指腹轮廓，长时间旋拧也不会产生明显的硌手感，

　　操作端与连接杆的连接部位做了圆弧过渡，避免应力集中导致的连接处断裂问题。连接杆采用等直径圆杆结构，表面做光滑处理，穿过安装基座的通孔后可实现周向转动与小范围轴向滑动，杆身与基座孔的配合间隙控制在合理范围，既不会因为间隙过大出现晃动松旷，也不会因为间隙过小导致转动卡滞，在有粉尘、少量包装碎屑的车间环境下也能保持顺畅操作。末端的安装基座采用方块式结构，侧面与设备安装板贴合，可通过侧面的紧固螺钉或者基座自带的卡槽固定在设备机架上，基座的边角做了倒角处理，避免安装过程中划伤操作人员手部，也能减少安装时与周边零部件的干涉。设计过程中首先考虑的是操作力矩的传递效率，操作端的直径设置在人手舒适握持的区间，

　　保证普通成年男性单手握持旋拧时能输出足够的锁紧力矩，无需借助加力杆就能满足常规工位的锁紧需求，同时也不会因为操作端直径过大导致占用过多安装空间，影响周边其他操作件的布局。安装边界方面，这类旋钮的安装基座需要固定在厚度3-8mm的设备安装板上，安装孔位的中心距与连接杆的长度匹配，保证旋钮旋拧到极限位置时，操作端不会与设备面板上的其他按钮、指示灯发生干涉，连接杆的伸出长度可根据安装板到调节部位的距离做适配调整，预留足够的行程满足调节范围需求。功能特性上，这类旋钮兼顾了调节与锁紧的双重作用，当需要调整工位位置时，稍微旋松旋钮即可滑动或转动连接杆带动调节部件移动，调整到位后旋紧旋钮就能通过连接杆与基座之间的摩擦力锁紧位置，

　　不需要额外设置锁紧机构，简化了设备的局部结构，降低了小部件的故障概率。在包装车间的实际使用场景里，这类旋钮往往要面对每天数十次的反复旋拧操作，所以结构上没有设计复杂的卡扣、弹性件等易损结构，整体采用刚性连接，仅靠杆身与基座的配合实现转动与锁紧，耐用性更强，即使表面沾有少量包装膜碎屑、灰尘，也不会轻易出现卡滞问题，日常维护只需要定期在连接杆表面涂抹少量润滑脂即可，不需要频繁拆解更换零件。建模过程中需要重点关注几个配合部位的尺寸公差，连接杆与基座通孔的配合采用间隙配合，操作端与连接杆的连接部位要保证同轴度，避免旋拧时出现偏心晃动，安装基座的贴合面要保证平面度，确保安装后基座不会出现歪斜导致连接杆卡滞。另外操作端的表面没有做防滑滚花，是考虑到包装车间经常会有操作人员戴薄劳保手套操作的情况，光滑的大直径表面比细密滚花更不容易勾挂手套纤维，也更方便擦拭表面沾附的物料污渍，减少清洁维护的工作量。这类旋钮除了包装机之外，在其他轻型输送设备、小型工装夹具的手动调节部位也能通用，只要安装空间、调节行程、锁紧力矩的需求匹配，就可以直接选用，不需要重新设计定制，能缩短设备的设计研发周期，降低非标小零件的加工成本。
