可改行程紧凑型直线驱动执行机构

　　在轻工自动化生产线、小型工装夹具调节、户外光伏板追日角度调整、小型物流分拣挡停机构这类对安装空间有严格限制的场景里，这类紧凑型线性驱动部件的选型适配一直是结构工程师的高频工作内容。不同于大推力重型电动推杆的厚重结构，这款驱动单元在布局上做了非常务实的集成化设计，将动力腔体与伸缩导向部分做了相邻式排布，没有采用传统推杆的同轴串列布局，极大压缩了轴向安装占用空间，能适配很多安装腔深度不足的窄小工位。

　　从实际使用的功能逻辑来看，这款驱动单元的核心作用是将旋转动力转化为可控行程的直线推/拉力输出，不需要额外搭配丝杠导轨组件做二次集成，出厂即具备完整的直线伸缩能力，工程师在做设备设计时只需要预留对应的安装固定位、做好两端的铰接或刚性连接即可直接使用，能大幅缩短非标设备的设计与装配周期。设计阶段特意预留了行程修改的冗余空间，基础版本的有效行程为2英寸，在不改变外部安装接口、主体腔体尺寸的前提下，只需要调整内部丝杠长度与伸缩护套的尺寸，就能快速拓展到4英寸行程，能覆盖同安装尺寸下不同行程需求的选型场景，减少同系列产品的开模与零件种类，不管是对批量生产的成本控制，还是对终端用户的备件统一管理都有实际价值。

　　安装边界的参数是选型阶段最核心的校核依据，这款驱动单元的安装孔直径为0.256英寸，也就是行业常用的6.5mm标准安装孔径，适配市面上常规的M6安装螺栓或者对应直径的铰接销轴，不需要额外做扩孔或者衬套改装就能直接固定；输出轴直径为0.79英寸即20mm，这个轴径尺寸能保证伸出状态下的径向抗侧弯能力，在承受一定偏载的工况下不会轻易出现轴变形、卡滞的问题。尺寸链的设计也做了充分的工况考量，缩回状态下整体长度为6.13英寸即155mm，这个尺寸决定了设备最小安装腔的深度要求，伸出到最大行程时整体长度为8.13英寸即205mm，设计时需要预留足够的伸出避让空间，避免机构运动到极限位置时和周边设备结构发生硬碰撞。

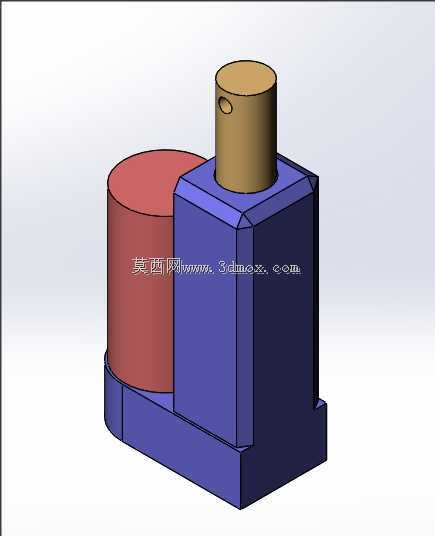

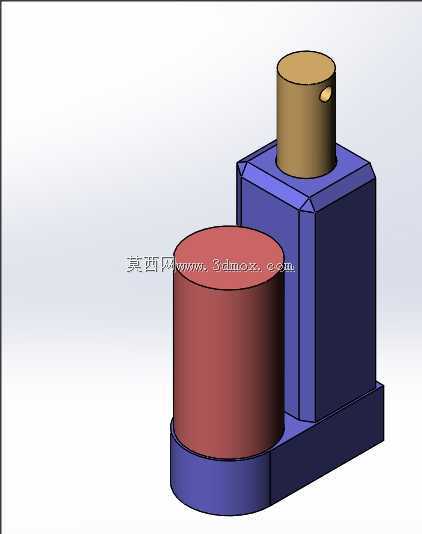

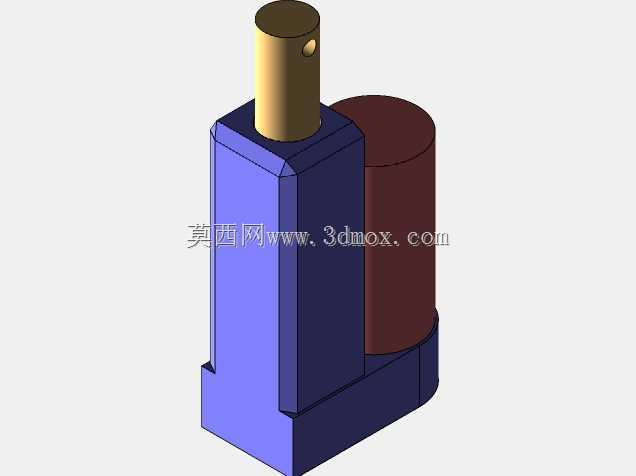

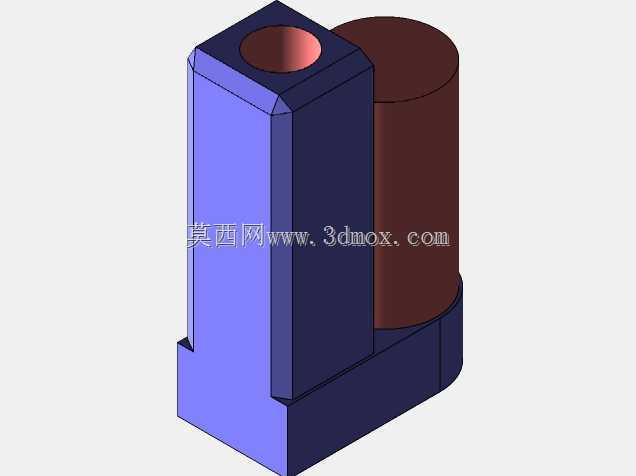

　　从结构布局的细节来看，主体的方形腔体用来容纳内部的传动丝杠、减速结构与动力组件，相邻的圆柱腔体可以用来容纳驱动源或者配套的位置反馈元件，输出轴顶端预留的径向通孔是用来连接被驱动负载的接口，既可以穿销轴做铰接连接，适配需要小角度摆动的驱动场景，比如翻板、风门的角度调节，也可以通过压板、连接块做刚性固定，适配需要精准直线推位的工装调节场景。底座部分做了一体化的延伸安装边，安装孔位直接布置在底座上，不需要额外做安装支架，固定时受力直接传递到基础安装面，不会让主体腔体承受额外的安装弯矩，能有效提升长期运行的结构稳定性。

　　在实际选型适配的时候，工程师需要注意几个核心校核点：首先是安装面的平面度，因为底座是一体化安装结构，如果安装面平面度偏差过大，锁紧螺栓时会导致主体腔体变形，内部的传动副卡滞，缩短使用寿命；其次是负载的作用方向，尽量保证负载力和输出轴的轴线重合，减少偏载，如果确实存在 unavoidable 的偏载工况，需要在输出端额外加装导向机构，不要让输出轴承受过大的径向力；另外在修改行程拓展到4英寸版本的时候，要同步校核伸出最长状态下的轴系挠度，保证大行程状态下的运行顺畅度，不要出现伸出过长导致的轴抖动、卡顿问题。这类集成化的线性驱动部件，本质上是把零散的传动、导向、动力元件做了标准化集成，让结构工程师不需要从零开始设计丝杠传动组件，只需要根据安装空间、行程、负载参数做选型匹配，就能快速完成直线驱动工位的设计，在中小负载的自动化改造、小型专用设备开发场景里，这类部件的应用占比正在逐年提升，也对这类标准化部件的安装接口通用性、行程拓展灵活性提出了更高的要求，这款驱动的可修改行程设计、紧凑化布局，刚好贴合了这类实际工程场景的需求。
