圆管定位焊接工装夹具结构设计

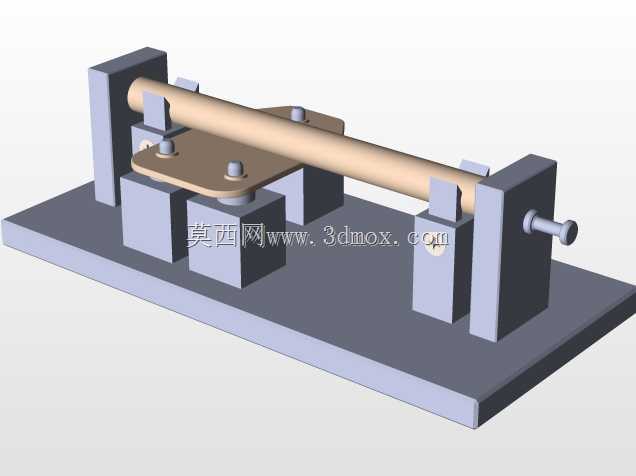

　　在金属构件批量焊接加工场景中，圆管与安装板类零件的组焊工序长期存在定位偏差、焊后形位公差超差的痛点，这类偏差往往会导致后续总装环节出现装配干涉、连接强度不足的问题，直接影响整套构件的服役可靠性。这款针对圆管与平板类连接件设计的焊接夹具，核心作用就是在焊接作业全程对两个待焊工件施加稳定的约束，消除人工对位带来的随机误差，让焊缝位置、工件相对角度始终保持在设计允许的公差范围内。从结构设计逻辑来看，整套夹具没有采用复杂的联动压紧结构，而是基于待焊零件的外形特征做了适配性设计：底部的安装基板设置了三个沉头安装孔，既可以通过螺栓将整套夹具固定在焊接工作台的T型槽上，也能适配柔性焊接平台的快速装夹接口，基板的边缘做了圆角过渡处理，

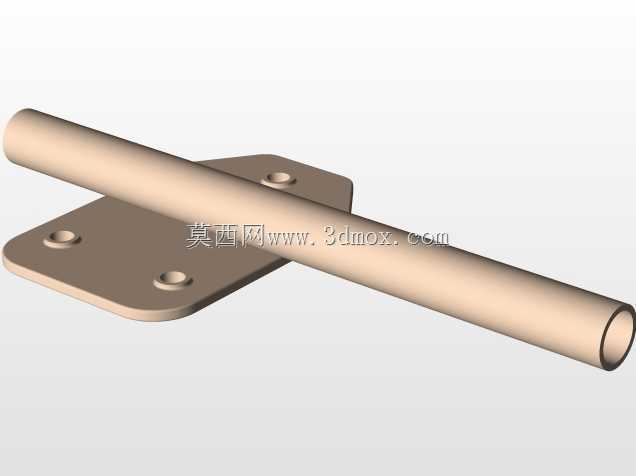

　　避免焊接作业过程中尖锐边角划伤操作人员，也减少焊接飞溅在边角处的堆积残留。基板上方的定位型面完全贴合待焊安装板的底面轮廓，待焊的平板零件放置后即可实现XY平面内的完全定位，不需要额外做侧向调整；横跨在基板上方的圆管定位槽采用半开放圆弧型面设计，圆弧内径与待焊圆管的外径做了小间隙配合，间隙值控制在0.1mm以内，既可以保证圆管能够顺畅放入定位槽，又能限制圆管在焊接过程中出现径向窜动、转动偏移。不同于常规需要额外压紧机构的焊接夹具，这款夹具的定位结构在设计时充分考虑了小规格零件焊接的操作便捷性，针对壁厚2mm以内的圆管与2-3mm厚安装板的焊接场景，依靠零件自身重力与定位型面的约束即可满足焊接过程的定位要求，不需要额外加装快速夹钳、

　　螺栓压块等压紧组件，操作人员取放工件的动作可以压缩到2秒以内，能够有效匹配中小批量焊接加工的节拍需求。从安装边界尺寸来看，整套夹具的基板轮廓尺寸控制在120mm×80mm范围内，定位槽的中心高度距离基板安装面为30mm，这个高度设计既预留了焊枪的操作空间，避免焊枪在走枪过程中与夹具本体发生碰撞，也不会因为定位高度过高导致焊接过程中工件出现颤振。圆弧定位槽的轴向长度设计为60mm，足够覆盖圆管与安装板连接位置的两侧区域，保证圆管在焊缝附近的位置度稳定，同时不会因为定位槽过长导致圆管取放不便。在实际焊接作业场景中，这款夹具可以适配氩弧焊、二保焊等常见的金属焊接工艺，针对碳钢、不锈钢等常见管材与板材的焊接场景都能适用。焊接过程中，

　　夹具的定位型面能够有效抵消焊接热变形带来的工件移位，因为定位接触区域覆盖了焊缝周边15mm范围的工件表面，能够对焊接热影响区的形变起到一定的约束作用，减少焊后工件的校正工作量。设计过程中也充分考虑了焊接场景的使用耐久性，夹具的所有定位型面都做了表面淬火处理，硬度达到HRC45以上，能够抵抗焊接飞溅的粘接与工件取放过程中的磨损，长期使用后定位精度的衰减量可以控制在0.05mm以内，不需要频繁做精度校准。不同于通用型焊接工装需要根据不同工件反复调整定位块位置，这款夹具是针对特定规格的圆管与安装板焊接工序做的专用化设计，没有多余的调节结构，整体结构刚性充足，不会因为长期反复装夹出现定位松动的问题。在生产线的实际排布中，这类小型专用焊接夹具可以多套并排布置在焊接工作台上，操作人员可以依次完成工件放置、焊接、取件的循环作业，不需要在不同工装之间切换调整，能够大幅降低单工序的辅助作业时间。针对焊后工件的取出需求，定位槽的入口处做了1mm的倒角引导，即使焊接过程中出现少量焊渣溅入定位槽，也不会出现工件卡滞无法取出的问题，日常维护只需要在每班作业结束后清理表面的焊接飞溅即可，不需要做复杂的润滑、调整维护。
