运动型波特尔帽机械结构三维设计

　　在流体管路配套、小型运动执行机构的配套场景里，这类带侧置连接凸台的帽状构件，常作为管路末端封堵、运动副端盖或者小型气动元件的端封部件使用，区别于普通平端盖帽，它自带的侧凸结构是为了适配带侧向引出气路、油路或者联动拨杆的安装位，不需要额外在帽体上开孔加装接头，一体化的结构能减少装配环节的密封点，降低介质泄漏的概率。从实际使用场景来看，这类构件多配套在小型往复运动机构、便携气动工具或者户外流体输送设备的末端，比如小型喷涂设备的气路端盖、运动型调压阀的端部封帽，安装后既可以封堵腔体端部，侧置的凸台可以直接对接管路或者插入联动销轴，不需要额外设计转接件，能有效压缩端部安装的轴向空间，对于布局紧凑的便携类设备来说，这种集成化的结构设计能减少整机的装配零件数量，降低后期维护的拆装复杂度。

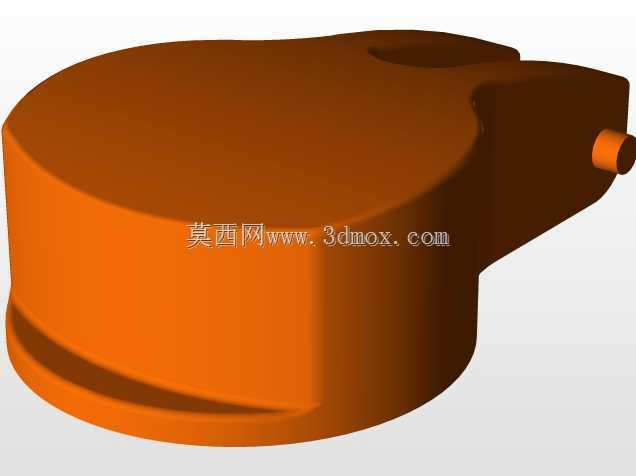

　　从结构设计的角度拆解，主体采用大直径圆柱回转体作为基础形态，底部预留的环形凹槽是用来嵌套O型密封圈或者卡簧的，安装时可以直接卡入对应腔体的内壁卡槽，不需要额外打螺丝固定，靠密封圈的过盈配合和卡簧的限位就能实现轴向固定，同时能保证周向可以小幅度转动，适配运动过程中侧置凸台的角度微调需求。侧置的凸台做了圆角过渡处理，和主体帽身的连接位置没有直角锐边，一方面是避免应力集中，在长期受侧向力的时候不会在连接位置出现断裂，另一方面也能减少安装时和周边零件的刮蹭，对于需要经常拆装维护的场景来说，圆角过渡的结构也能减少装配对位的难度，不需要完全对准角度就能顺利推入安装位。凸台端部的小直径圆柱段是标准的插接轴结构，外径尺寸和通用的快插接头、传动拨叉的安装孔匹配，插入后可以靠过盈配合或者侧面顶丝固定，不需要额外加工连接螺纹，适合小载荷的运动联动场景。

　　在安装边界的尺寸把控上，主体帽身的外径比适配的腔体内径大0.2-0.3mm，保证密封圈压缩量在合理区间，既不会因为压缩量过大导致装配困难，也不会因为压缩量不足出现密封失效。底部环形槽的宽度和深度按照常用的线径2mm的O型圈设计，槽底的圆角半径控制在0.3mm，避免密封圈被锐边割伤。侧置凸台的中心高度和主体帽身的中心高度保持齐平，保证侧向连接的管路或者拨杆的受力方向和帽身中心在同一水平面，减少运动过程中的附加弯矩，避免帽体因为长期受偏载出现变形或者密封失效。凸台向外伸出的长度控制在不超过帽身半径的1.2倍，避免伸出过长导致受力时力矩过大，同时也不会因为伸出太短导致快插接头无法卡紧或者拨叉挂接不到位。

　　设计过程中特意将帽身顶部的非配合面做了微弧过渡处理，没有采用完全平面的设计，一方面是减少顶部的积尘积液，在户外或者多粉尘的使用场景下，弧面的结构能让粉尘和液体自然滑落，不会堆积在顶部侵蚀密封结构，另一方面微弧的顶面比平面的抗冲击性能更好，当端部受到意外撞击的时候，弧面可以分散冲击力，避免帽身出现凹陷变形。主体壁厚保持均匀，整体壁厚差不超过1mm，不管是采用机加工还是注塑成型的工艺，都不会因为壁厚不均出现应力变形，保证配合面的尺寸精度。侧凸台和主体连接的位置做了加厚处理，局部壁厚比主体壁厚大0.5mm，因为这个位置是受力集中点，加厚处理可以提升整体的结构强度，在反复插拔接头或者拨杆反复摆动的工况下，不会出现连接位置开裂的问题。

　　从实际装配的适配性来看，这种结构的帽体不需要专用工具就能完成拆装，手动推入卡槽后旋转到合适角度即可，维护的时候只需要用平口螺丝刀撬动底部的环形槽就能取出，不需要拆卸周边的其他零件，对于现场维护的场景非常友好。和普通的螺纹端盖相比，这种卡接式带侧凸台的结构装配效率提升至少40%，而且不会出现螺纹锈蚀导致无法拆卸的问题，适合在有一定湿度、粉尘的户外工况下使用。在建模过程中，所有配合面的尺寸公差都按照IT7级精度设定，非配合面的公差放宽到IT10级，既保证装配的互换性，也不会因为精度要求过高提升加工成本。密封槽的尺寸公差严格按照密封圈的安装要求设定，保证密封圈压缩率在15%-25%的合理区间，兼顾密封性能和装配阻力。
