双工位轴类零件铣床夹紧工装

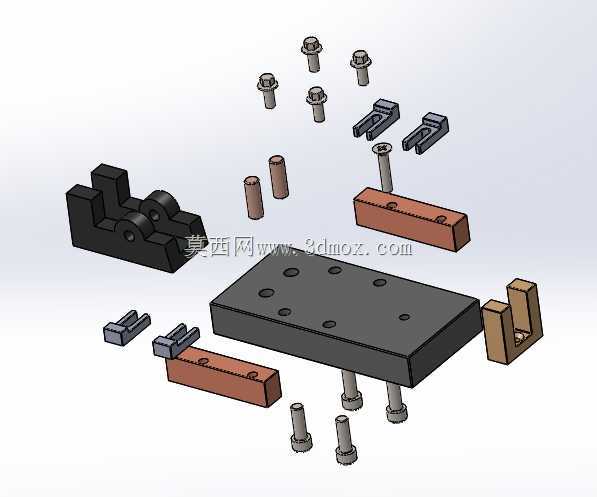

　　在中小批量轴类零件的铣削加工场景中，这类双工位夹紧工装是提升加工效率、保证装夹一致性的核心配套部件，主要适配立式铣床的工作台安装，用于带台阶轴类、短圆柱类零件的侧面铣槽、平面铣削、键槽加工等工序，一次装夹可完成两件工件的定位夹紧，减少机床停机装夹的等待时间，相比单工位夹具能将单批次加工的辅助时间压缩近四成。从结构设计逻辑来看，整套工装以厚重的矩形底座作为安装基体，底座底面做了精磨处理，平面度控制在0.02mm以内，可直接贴合铣床工作台的T型槽面，通过T型螺栓完成固定，底座的长宽尺寸适配常规中小型立式铣床的工作台安装边界，不会超出工作台行程范围，也不会和铣床的主轴进给路径产生干涉。定位部分采用V型块与固定挡块组合的方式，

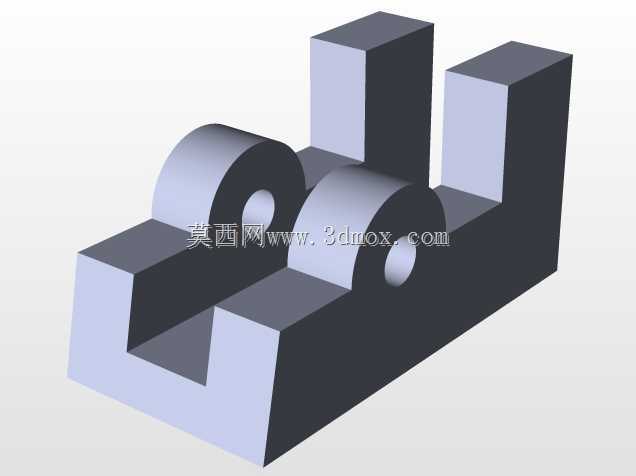

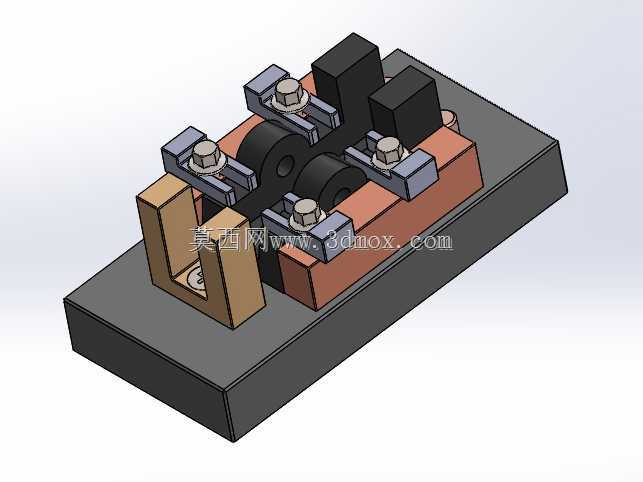

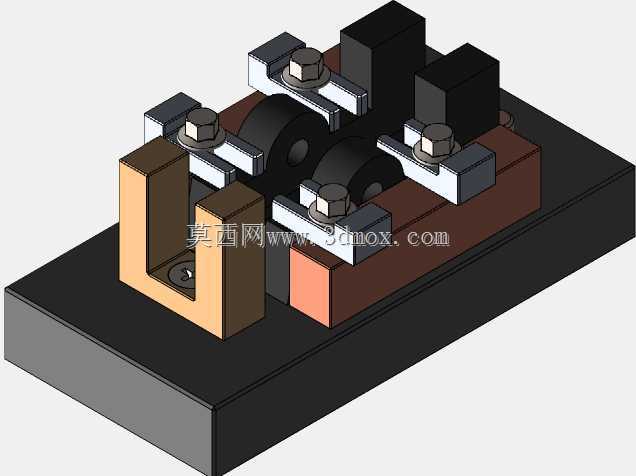

　　两个加工工位对称分布在底座中部，每个工位的V型块开口角度为90度，可适配一定直径范围内的圆柱类工件，工件轴向靠端部的固定挡块实现定位，限制轴向窜动，保证每件工件的加工位置一致，避免批量加工时出现尺寸偏差。夹紧机构采用螺旋压板结构，每个工位配置两组对称布置的压板，压板通过六角螺栓与底座上的螺纹孔连接，拧紧螺栓时压板可均匀压合在工件的圆柱面上，夹紧力的作用点刚好落在V型块的支撑范围内，不会让工件产生翘起或变形，压板的开口槽设计支持快速调整位置，适配不同直径的工件装夹需求，松开螺栓后可直接沿槽向滑出压板，快速完成工件的上下料操作。工装中部设置了两个立式的定位靠块，一方面可作为工件径向定位的辅助支撑，另一方面也能分隔两个工位，

　　避免加工时铁屑飞溅到相邻工位的夹紧机构内，减少清理维护的工作量。底座上表面除了安装定位与夹紧部件的区域外，其余位置做了排屑斜面设计，铣削产生的铁屑可顺着斜面滑落到工作台的排屑槽内，不会在工装表面堆积，影响装夹精度。整套工装的所有受力部件都采用了调质处理的45号钢材质，V型块的支撑面和压板的压合面都做了淬火处理，硬度达到HRC40-45，长期使用不会出现压痕或磨损，能长期保持装夹精度。在实际使用过程中，这类工装不需要复杂的调试，安装到铣床工作台后，只需要打表校正底座的侧边与机床X轴的平行度，即可投入使用，装夹工件时只需要将工件放到V型块上，顶紧端部挡块，拧紧四个压板螺栓即可完成装夹，操作门槛低，

　　即使是新入职的机床操作人员也能快速掌握装夹要点。相比通用的机用虎钳，这类专用夹具的装夹刚性更好，铣削加工时不会出现工件松动或振颤的问题，加工出的工件表面粗糙度和尺寸精度都更稳定，尤其是加工键槽、扁位这类对位置精度要求较高的结构时，能有效保证对称度、平行度等形位公差要求。双工位的设计也让机床的主轴行程得到充分利用，一次走刀可完成两个工件的同一工序加工，在批量加工时的效率优势十分明显，同时因为定位基准统一，两个工位加工出的工件尺寸一致性更高，减少了后续检验的工作量。设计时也充分考虑了工装的通用性，压板的安装位置预留了足够的调整余量，V型块也可以通过更换不同开口尺寸的配件，适配更大直径范围的工件，不需要重新制作整套工装，降低了生产现场的工装投入成本。底座上的所有螺纹孔都做了沉孔防护，避免铁屑进入螺纹造成螺栓卡滞，日常维护只需要定期清理表面铁屑，在螺栓连接位置加注少量润滑油即可，不需要复杂的保养流程，能长期在车间的加工环境下稳定工作。
