手推式太阳能农用喷雾作业设备结构

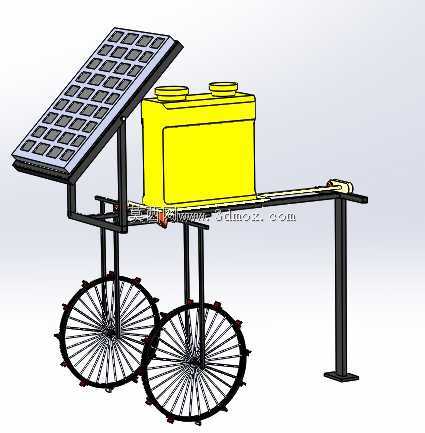

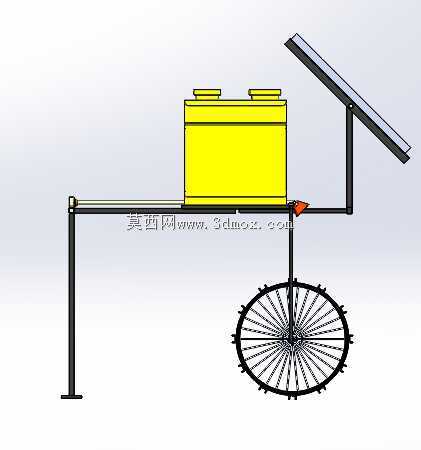

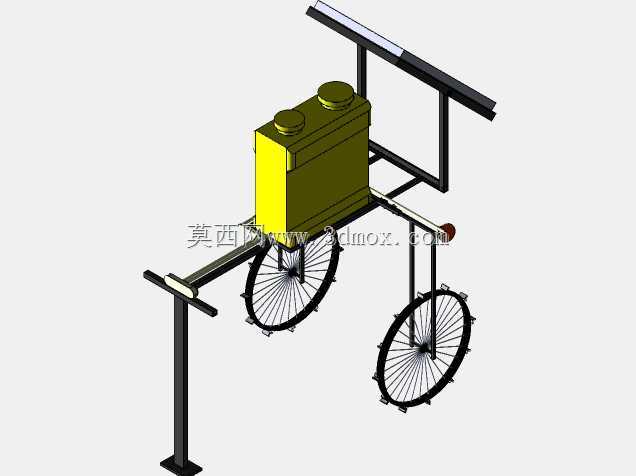

　　这款手推式太阳能喷雾设备，主要面向丘陵、小块农田、果园行间的植保作业场景设计，解决传统背负式喷雾作业劳动强度大、燃油喷雾设备尾气污染、偏远地块接电不便的实际痛点。从结构布局来看，设备采用双轮支撑的行走架构，主行走轮搭配前置辅助导向轮，轮缘做了凸起齿形设计，在泥泞田埂、松软耕地行走时可有效嵌入土层，避免打滑，轮组的安装轴距经过适配，可顺利通过多数果园的垄间间隙，不会刮碰果树枝干。设备上部的太阳能光伏板采用倾角可调的支架固定，支架预留了多组调节孔位，可根据不同纬度地区的太阳高度角调整板面倾斜角度，最大化提升光能接收效率，光伏板的安装高度避开了下方储液箱的加注口位置，日常配药加注时无需拆卸光伏组件，操作动线更顺畅。

　　储液箱采用双腔一体式结构，两个加注口分别对应原液混配腔与储水腔，箱体底部做了倾斜导流设计，可避免药液沉淀残留，箱体与机架之间加装了橡胶减震垫，在颠簸路面行走时可减少箱体晃动对机架焊缝的疲劳冲击。喷杆组件采用可折叠的悬臂结构，非作业状态下可沿机架侧方收拢，收拢后整机宽度控制在0.8米以内，方便在狭窄田埂转运；作业时可展开至对应喷幅，喷杆高度可通过滑套结构上下调节，适配不同株高的作物喷施需求，喷杆末端的喷头采用快拆接口，可根据作业需求更换不同雾化粒径的喷头，满足杀虫、除草、叶面肥喷施等不同作业要求。设备的动力供给采用光伏板直连储能电池的架构，电池组固定在机架下部的重心位置，降低整机重心高度，提升行走稳定性，

　　电池与药泵之间设置了独立的控制开关，可根据作业需求调节泵压，控制喷雾流量，避免药液浪费。机架整体采用方管焊接结构，所有焊接位置做了圆角过渡处理，避免尖锐棱角划伤操作人员，扶手位置做了防滑包胶处理，长时间推行作业时可减少手部磨损。从安装边界来看，整机展开后的最大长度为1.6米，最大作业高度可调节至1.2米，储液箱额定容积适配单人单次配药的作业量，避免过重导致推行困难，所有管线均沿机架方管的内侧排布，通过管卡固定，避免行走过程中管线被作物枝条勾挂拉扯。在实际作业场景中，这款设备无需外接电源，也无需加注燃油，仅靠太阳能即可满足全天作业的动力需求，相比传统背负式喷雾设备，作业效率可提升3倍以上，操作人员无需背负药箱，大幅降低劳动强度，

　　适合散户农户、小型农业合作社的日常植保作业使用。结构设计过程中充分考虑了农村使用场景的维护便利性，所有连接紧固件均采用通用标准件，出现故障时可在本地五金门店采购替换，无需专用维修工具，电池、泵体等核心部件均采用快装结构，拆卸更换无需复杂操作。轮组的轴承位置预留了注油孔，日常保养时可直接加注润滑脂，延长轮组使用寿命，光伏板表面采用钢化玻璃覆盖，可抵御田间作业时的小颗粒砂石碰撞，避免板面破损影响发电效率。
