手推式铁路轨道清扫作业装置结构设计

　　该装置针对铁路正线、站场股道、厂区专用线的日常养护作业场景设计，主要解决轨面及轨距范围内散落的沙尘、碎石碎屑、落叶积垢、列车运行洒落的制动磨屑等杂物清理问题，替代传统人工持扫帚、耙子的低效作业模式，适配标准轨距线路的日常巡检配套清扫作业，也可用于线路施工收尾阶段的轨面杂物清障，避免轨面杂物引发的轮轨接触异常、道岔卡滞等运营隐患。

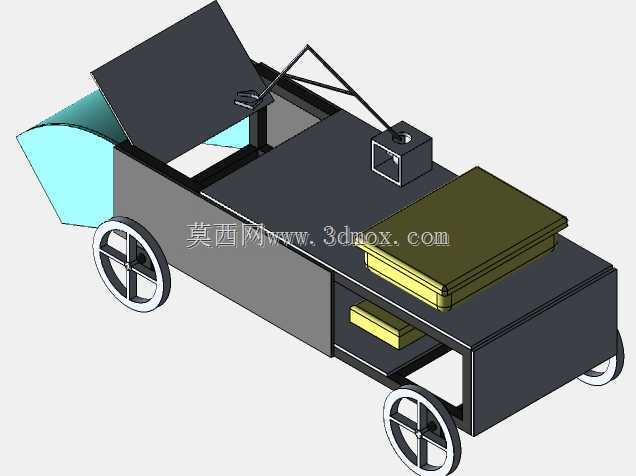

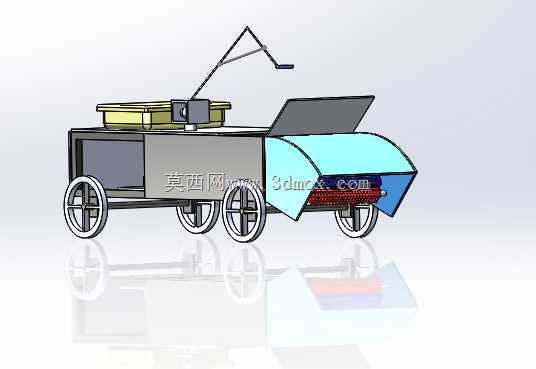

　　从功能布局来看，装置采用手推式四轮走行架构，走行轮轮缘适配标准钢轨轨头廓形，作业时可沿钢轨自主导向，无需额外对位调整，单人即可推行完成作业。装置前部设置弧形导料收集结构，作业过程中可将轨面散落的硬质颗粒物、轻质杂物导流至装置中部的收纳舱内，避免清扫过程中杂物向轨枕缝隙散落；中部设置分层置物空间，可临时存放巡检工具、小型紧固备件、清扫耗材等作业物料，无需作业人员额外背负工具包；上部设置可翻折的操作扶手，扶手角度可根据作业人员身高调整锁止，非作业状态下可翻折放倒，缩小整体存放占用空间；扶手旁设置小型置物台，可放置作业记录册、便携检测仪器等随手取用的物品。

　　设计过程中优先考虑作业场景的通过性需求，整体宽度严格控制在标准轨距的作业限界范围内，走行轮轴距适配轨枕间距，推行过程中不会与轨枕、扣件发生干涉；底部离地间隙满足轨面扣件、接头夹板的凸起高度通行要求，在存在轨面磨耗、接头错牙的区段也可顺利推行，不会出现卡滞剐蹭。装置主体框架采用薄壁矩形管焊接成型，在保证结构刚度的前提下控制整体自重，降低作业人员的推行负荷；所有外露棱边均做倒圆角处理，避免作业过程中剐蹭作业人员衣物或线路周边信号设备线缆。

　　收集舱采用抽拉式结构设计，当舱内杂物积存到额定容量时，可从装置侧方抽出倾倒，无需整体抬升装置；导料结构前缘设置柔性刮条，可贴合轨面廓形，将粘附在轨面的泥垢、油污残留刮起后导入收集舱，刮条采用快拆结构，磨损后可快速更换，无需拆解主体结构。走行轮采用耐磨橡塑材质，轮缘接触轨头侧面的部分做圆弧过渡，推行过程中不会对轨头廓形造成额外磨耗，轮组内置免维护轴承，长期在户外多尘环境下作业也可保持转动顺畅。

　　考虑到铁路户外作业的复杂环境，装置整体结构做了模块化拆分设计，扶手、收集舱、导料结构均可快速拆解，在转场运输时可放入普通工程车辆后备箱，无需专用运输设备；装置上部预留了拓展安装位，可根据作业需求加装小型吹扫装置、轨面涂覆装置等功能模块，拓展不同的作业用途，适配不同线路区段的养护需求。在结构强度校核阶段，针对框架承载、轮组冲击载荷、扶手受力等工况做了对应验算，确保满载杂物推行、通过轨缝冲击时结构不会出现塑性变形，满足长期户外作业的耐用性要求。
