改进型跳汰机配套专用定位夹紧夹具结构

　　这套夹具结构主要配套跳汰机核心易损件的机加工与装配工序使用，在选矿设备生产车间的铣削、钻孔、部件预装工位都能适配，解决传统装夹方式定位偏差大、拆装效率低的问题。跳汰机作为重力选矿的核心设备，其筛板、鼓动室连接座等部件的加工精度直接影响床层分层稳定性，常规平口钳装夹这类异形结构件时，往往需要多次打表找正，单件装夹辅助时间占比超过三成，且夹紧力分布不均容易导致薄壁部位加工变形，这套夹具就是针对这类痛点做的结构优化。

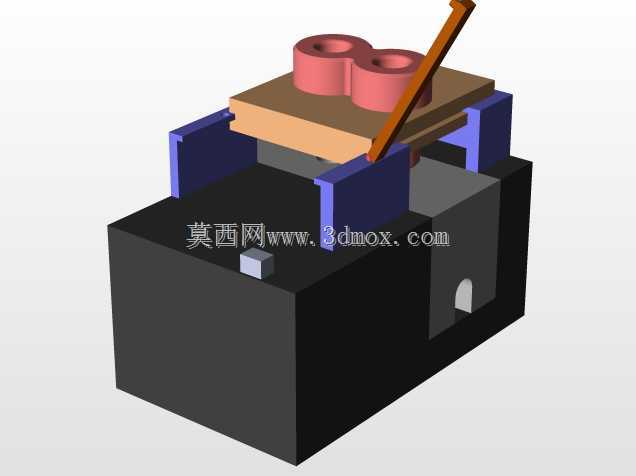

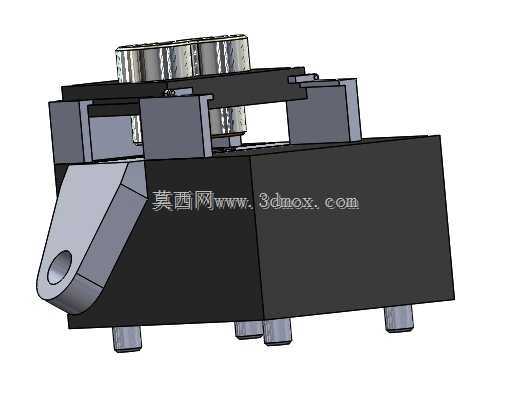

　　从结构布局来看，夹具采用下置式刚性基座作为承载主体，基座采用整体式方块结构，底部预留标准T型槽安装位，可直接固定在普通铣床、加工中心的工作台上，安装边界覆盖常规中小型机床的工作台行程范围，不需要额外制作过渡转接板，基座两侧设置的定位挡边可快速完成夹具自身的初定位，安装时只需要打表校验基座上平面的平面度即可，大幅缩短夹具上机的准备时间。基座上方设置的滑动式夹紧支架采用双侧导向结构，导向面与基座侧壁的配合间隙控制在0.02mm以内，夹紧过程中支架不会出现偏摆，保证夹紧力始终垂直作用在工件的定位基准面上，避免工件受侧向力产生位移。

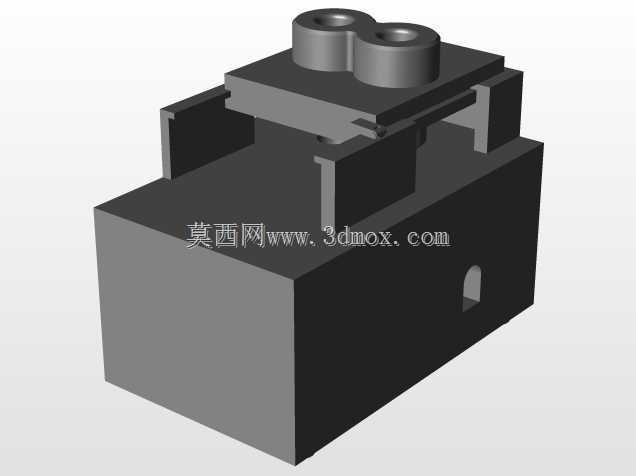

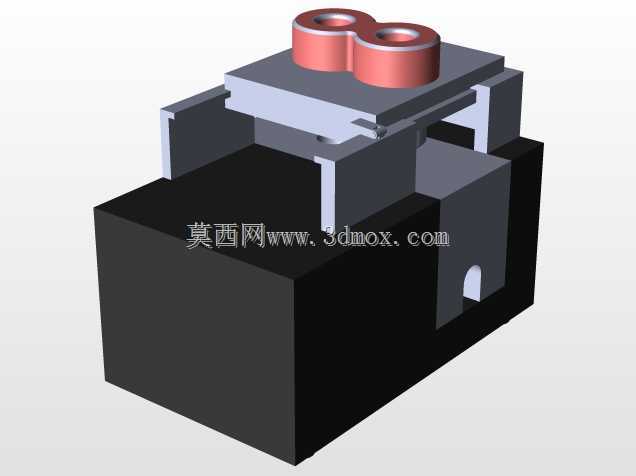

　　顶部的双圆柱定位夹紧结构是这套夹具的核心设计点，两个带台阶的圆柱定位销对应工件上的两个预制安装孔，定位销的圆柱段与工件孔采用H7/g6的间隙配合，既保证工件可以快速套入定位，又能将定位误差控制在0.03mm以内，定位销顶部的凸缘结构可在夹紧时压住工件上平面，配合下方的滑动支架形成上下双向夹紧，夹紧力通过顶部的锁紧螺母调节，可根据工件材质、壁厚调整力矩，避免薄壁工件被压变形。滑动支架的驱动采用侧置式锁紧结构，操作人员在机床正面即可完成支架的进退与锁紧操作，不需要探身到机床加工区域内，操作安全性更高，支架的行程范围可覆盖同系列不同尺寸规格的跳汰机零部件，更换加工件时只需要更换对应尺寸的定位销即可，不需要整体拆装夹具，适配性更强。

　　在实际生产场景中，这套夹具可完成跳汰机连接座的端面铣削、连接孔钻孔、密封槽铣削等多道工序的装夹，一次装夹即可完成所有面的加工，避免多次装夹带来的累积误差，加工后的工件位置度可稳定控制在0.05mm以内，完全满足跳汰机装配时的互换性要求。夹具的所有滑动配合面都设计了防尘结构，可阻挡选矿设备加工过程中产生的金属碎屑进入配合间隙，日常维护只需要定期在导向面涂抹润滑脂即可，不需要频繁拆解清理，在多粉尘的机加工车间环境下也能长期保持稳定的装夹精度。

　　设计过程中重点考虑了夹具的刚性与操作便利性的平衡，基座采用厚壁整体结构，夹紧时的变形量可忽略不计，所有操作手柄、锁紧螺母都设置在操作人员容易触及的位置，单件工件的装夹时间可控制在30秒以内，相比传统装夹方式效率提升两倍以上。夹具的整体外形尺寸紧凑，不会占用过多的工作台空间，在小型加工中心上也可以配套使用，同时预留了气动夹紧的改装接口，后续如果要接入生产线实现自动化装夹，只需要将手动锁紧结构替换为气缸驱动即可，不需要对夹具主体结构做改动，具备较好的拓展性。针对跳汰机部件加工时切削力较大的特点，夹具的夹紧力传递路径做了优化，所有受力部位都设置了加强筋结构，即使在大切深铣削工况下，夹具也不会出现振动或位移，可保证加工过程的稳定性，降低刀具崩损的概率，提升加工表面质量。
