球面网格穹顶测地线结构设计

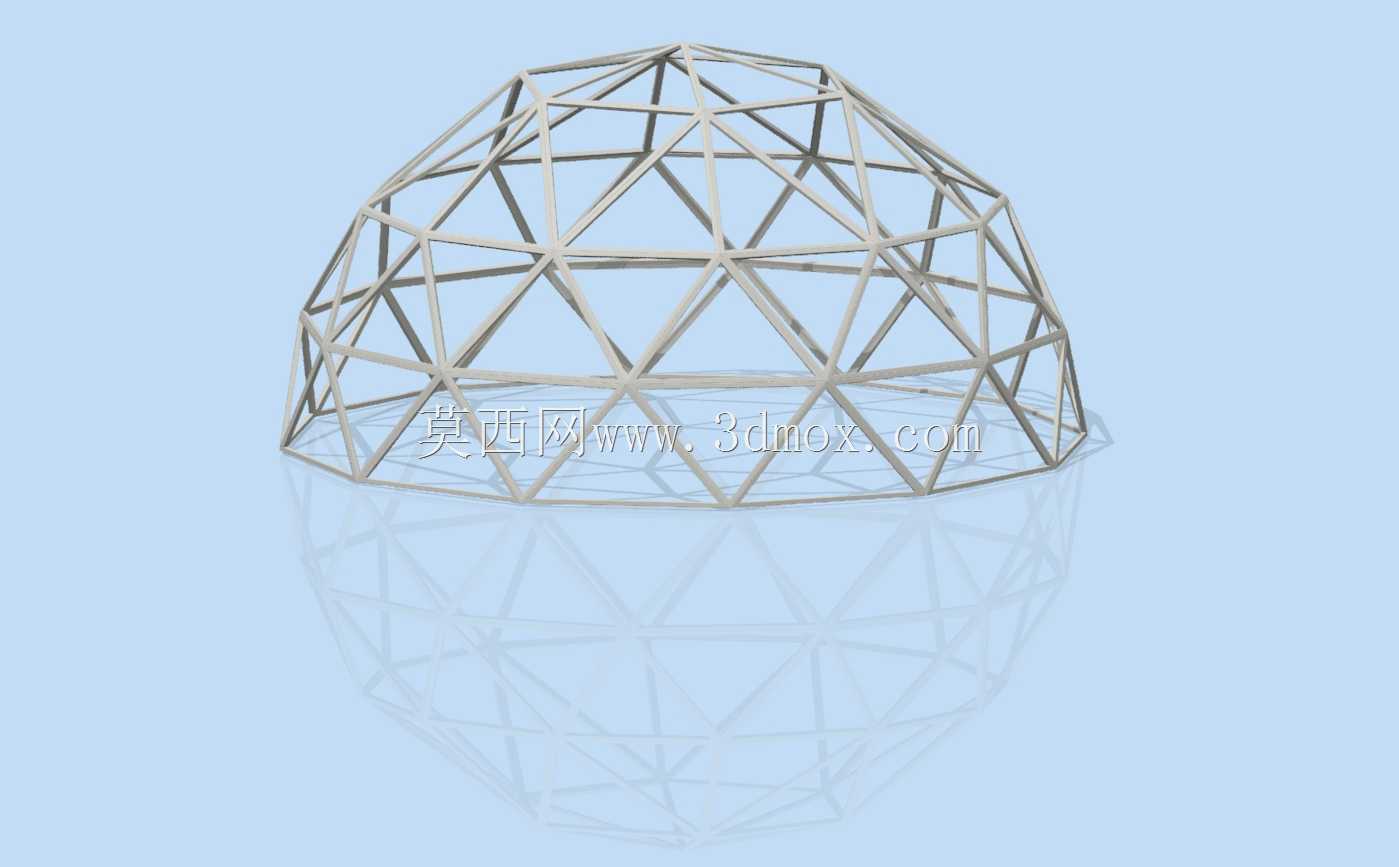

　　该结构为基于测地线几何原理设计的半球形空间桁架体系，核心应用场景覆盖大跨度无柱空间的主体承重骨架搭建，常见于临时会展场馆、天文观测台穹顶、户外景观构筑物、小型装配式穹顶建筑的结构选型环节，可在不设置内部支撑柱的前提下覆盖较大水平投影面积，适配对内部净空有连续无遮挡要求的使用场景。从实际用途来看，该结构通过杆件的空间三角网格排布，将外部荷载沿杆件轴向均匀传递至底部环形支座，可承受竖向恒载、风荷载以及一定程度的积雪荷载，杆件仅承受轴向拉压力，不存在明显的受弯构件，材料利用效率远高于传统平面桁架结构，同等跨度下用钢量可降低三成左右。产品功能特性层面，整体采用离散式杆件节点连接设计，所有杆件长度规格统一度较高，便于工厂批量预制加工，

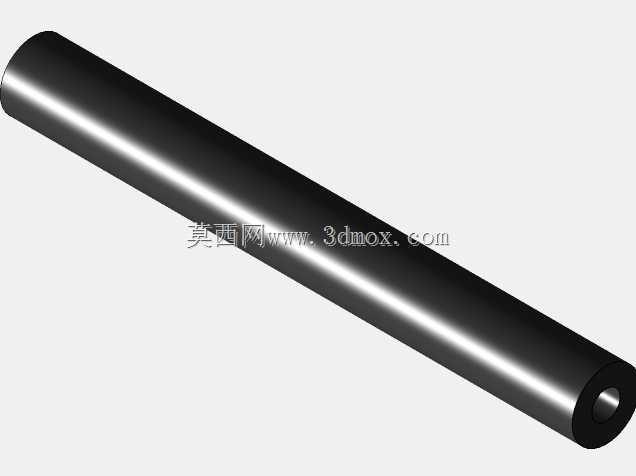

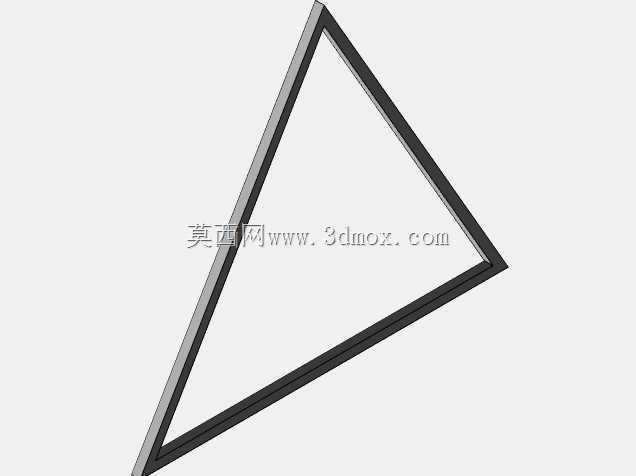

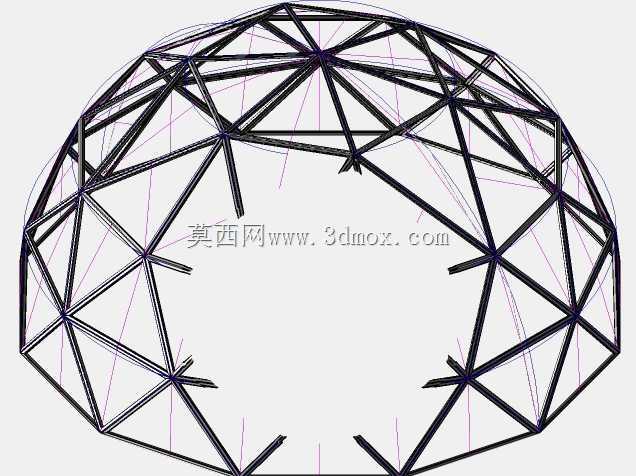

　　现场安装时无需大型起重设备，可通过逐段拼接的方式完成整体组装，拆卸后杆件可重复周转使用，适配临时建筑的快速搭建与转场需求；结构整体自重较轻，对基础承载能力要求较低，可在地质条件相对薄弱的区域完成布设，半球形的曲面外形可有效降低风阻系数，在沿海多风区域的应用优势更为突出。设计思路上，首先基于球面几何的测地线划分规则，将完整球面按照等弧长原则分割为若干全等的球面三角形单元，再将三角形的边替换为等截面直杆件，节点位置设置在球面三角形的顶点处，确保所有杆件端点均落在同一球面上，保证结构几何形态的规整性；杆件截面选型优先选用圆管型材，圆管截面各向惯性矩一致，可适配不同方向的荷载传递需求，

　　同时圆管表面的流线型特征可进一步降低风荷载对结构的作用效应；节点设计采用铰接形式，简化节点构造的同时释放杆件端部的弯矩，让杆件受力状态更贴合纯轴向受力的设计假设，降低节点处的应力集中风险。外形尺寸与安装边界方面，该模型为标准半球构型，底部支座为水平布置的环形闭合轮廓，安装时需保证底部环形支座的水平度偏差在允许范围内，所有支座点需处于同一水平面上，避免因支座高差产生附加内力；结构整体高度等于底部环形支座的半径，布设时需预留杆件拼接的操作空间，底部支座需与基础预埋件可靠连接，连接节点需具备足够的抗拔与抗剪承载力，抵抗风荷载作用下的结构上拔力与水平推力；杆件拼接时需保证相邻杆件的轴线交汇于节点中心点，避免出现偏心受力导致杆件产生附加弯矩，

　　影响整体结构的承载能力。实际工程应用中，该类结构可根据跨度需求调整球面划分的频次，跨度越大则网格划分越密，单根杆件长度控制在人工可搬运的范围内，进一步降低现场安装的设备依赖；结构外层可配套覆盖透光板材、金属屋面板等不同面层材料，适配采光、防雨、保温等不同的功能需求，杆件表面可根据使用环境做镀锌、喷塑等防腐处理，提升户外使用场景下的结构耐久性。
