双列自动调心滚子径向承载轴承结构

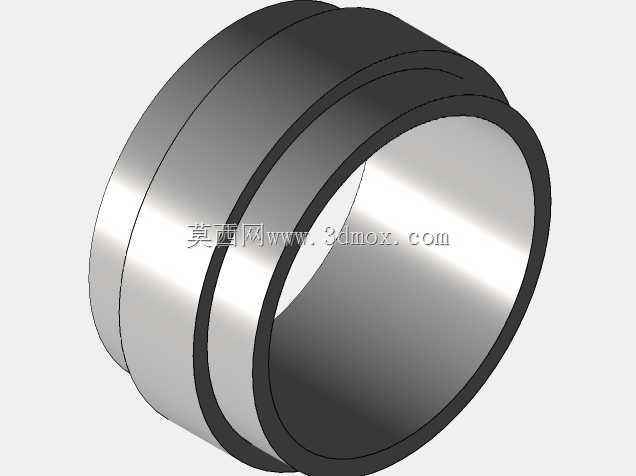

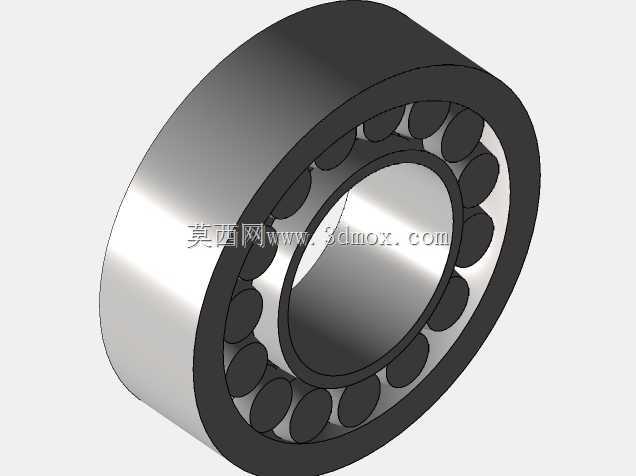

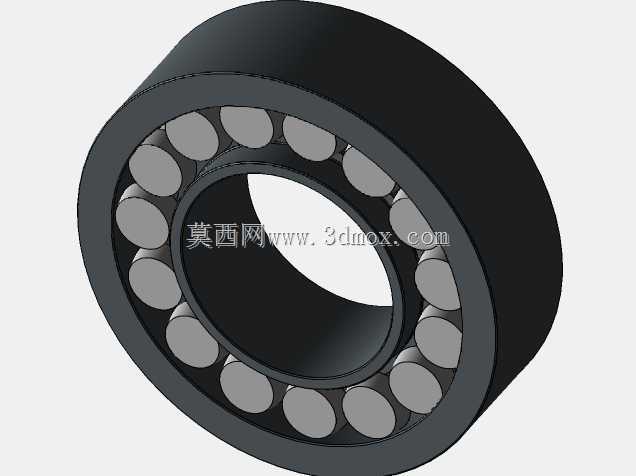

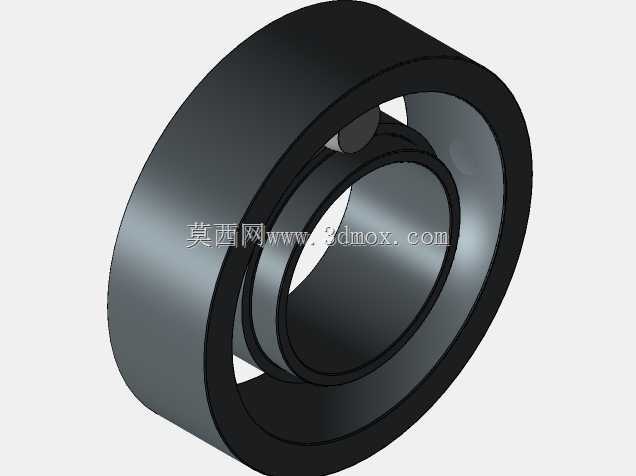

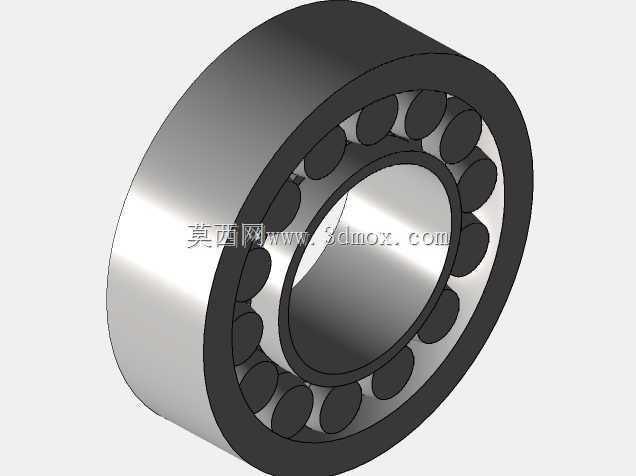

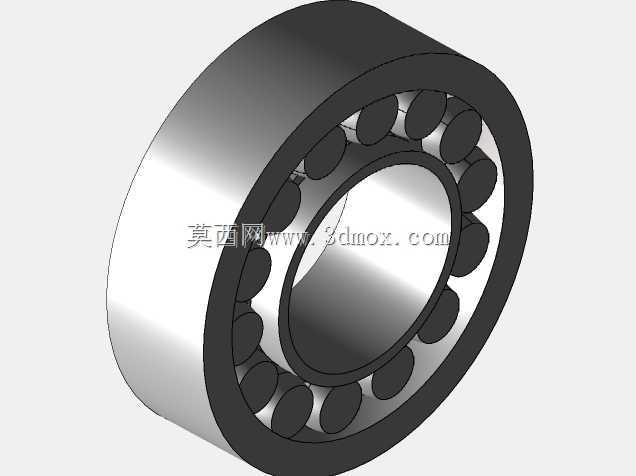

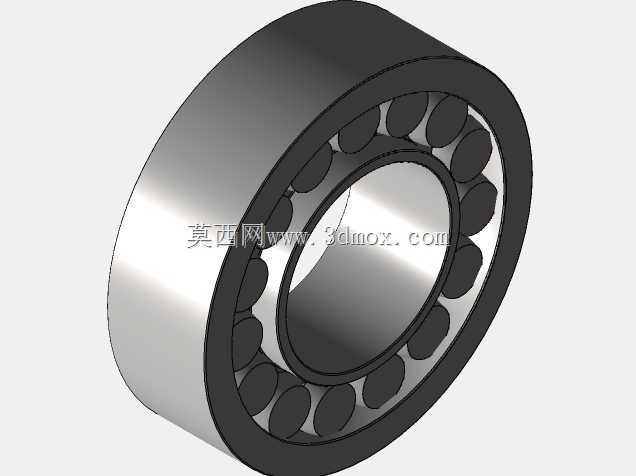

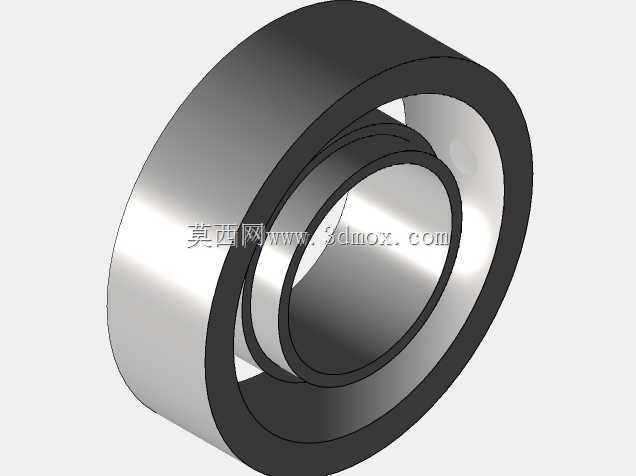

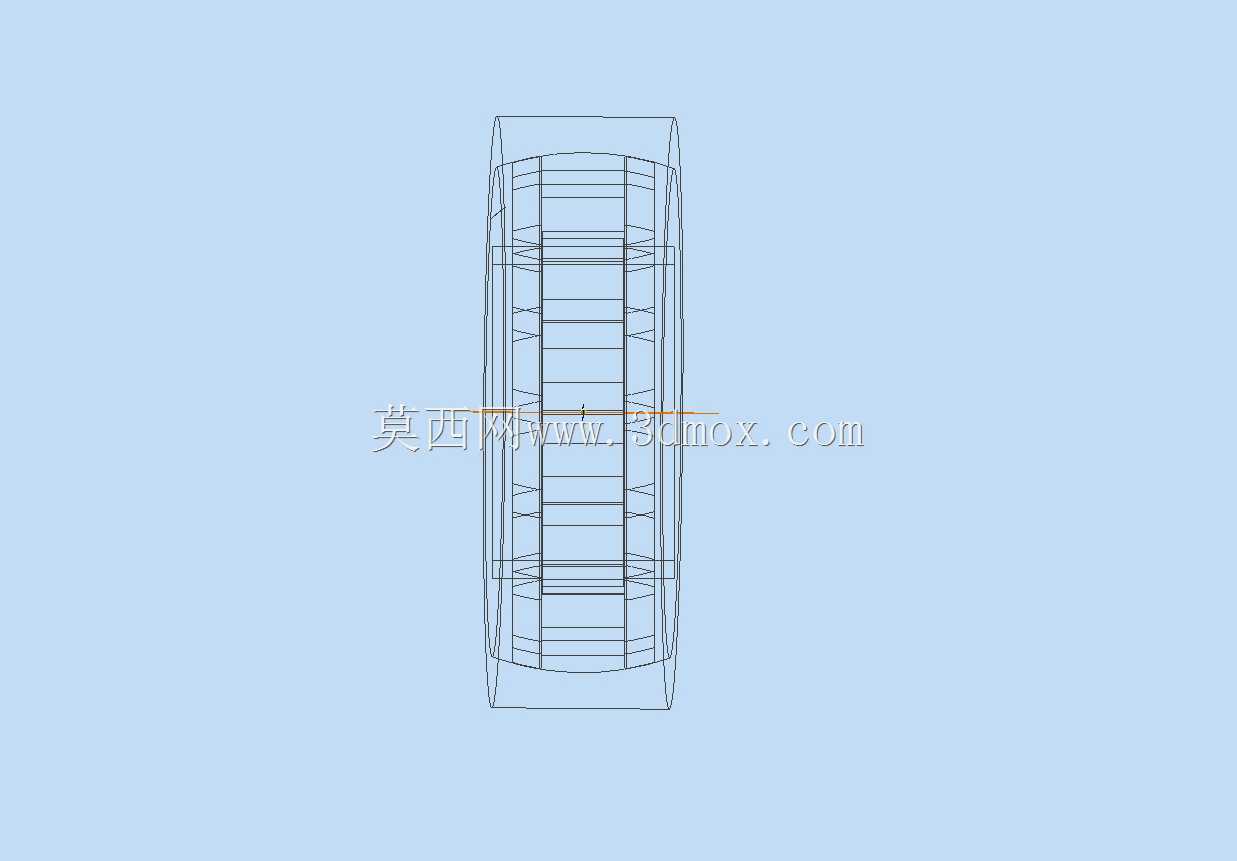

　　在冶金输送辊道、矿山破碎设备主轴、造纸烘缸辊系这类存在安装同轴度误差、运行中轴系挠曲变形的工况里，普通深沟球轴承或者圆柱滚子轴承很容易因为内外圈偏角超出允许范围，出现滚道局部应力集中、保持架磨损加速、早期点蚀失效的问题，这类场景下自动调心类的滚子轴承就是核心的旋转支撑选型。这款双列调心滚子轴承的设计核心，就是通过两列对称布置的鼓形滚子，配合内圈双滚道、外圈球面滚道的结构，实现内外圈之间最大2度左右的自动对中补偿，抵消安装时的座孔与轴的不同心误差，以及设备运行过程中轴受载弯曲带来的偏角影响，避免滚道边缘受载。从结构细节来看，轴承的内圈带有双挡边结构，能够对两列滚子起到轴向引导作用，保持架采用分体式冲压钢保持架，

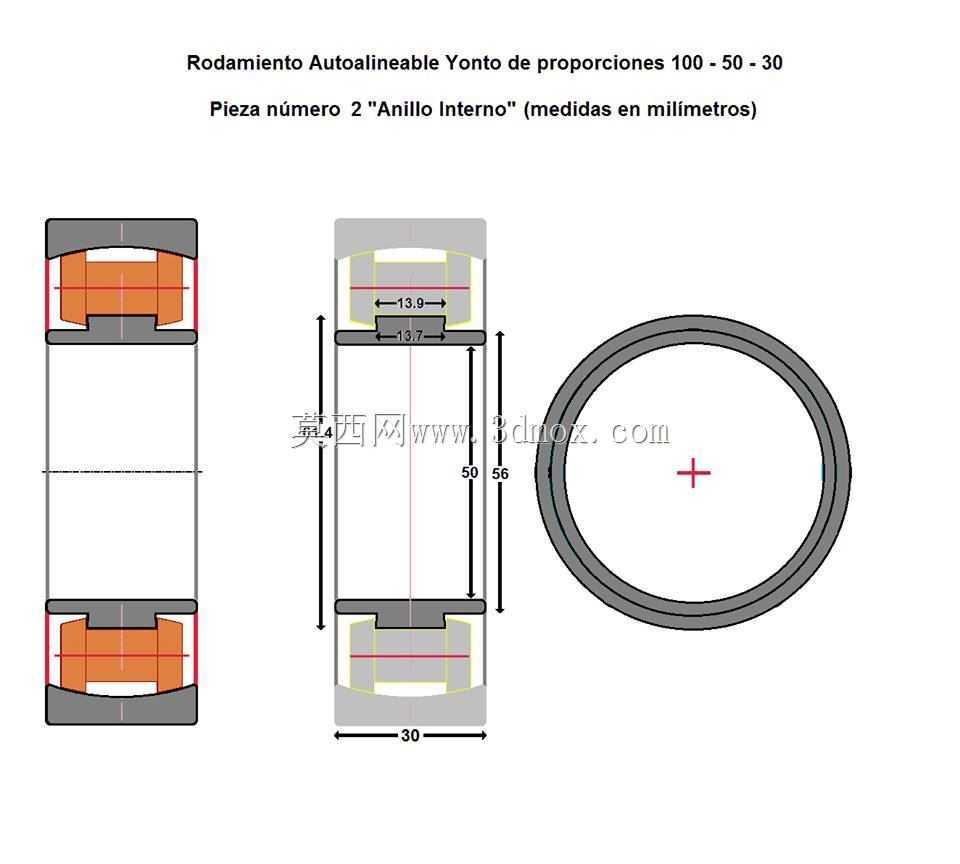

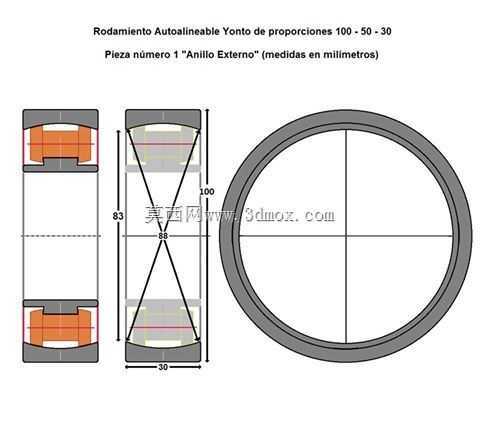

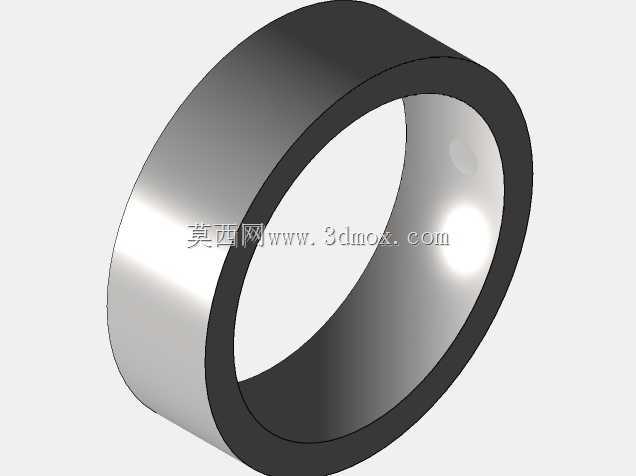

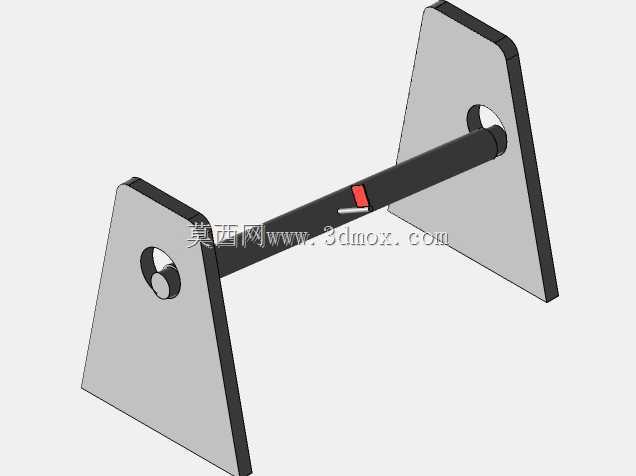

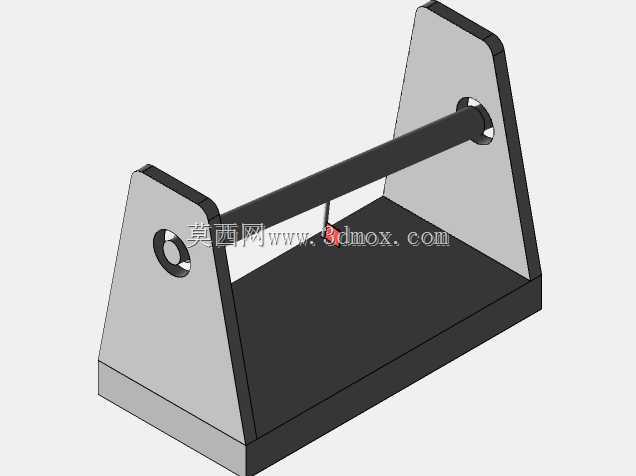

　　兜孔的间隙设计预留了滚子在调心过程中的摆动空间，不会因为内外圈偏角出现滚子卡滞的情况。两列滚子呈交错角度布置，在承受径向重载荷的同时，也可以承受双向的轴向载荷，相比同尺寸的调心球轴承，滚子与滚道的线接触形式承载能力提升40%以上，适合冲击载荷较大的重载工况。做三维建模的时候，首先要确定轴承的核心安装边界：内圈与轴的配合采用基孔制过盈配合，配合面的圆柱度公差需要控制在IT5级以内，轴肩的高度不能超过内圈挡边的高度，留出拆卸工具的卡入空间；外圈与轴承座孔的配合采用基轴制间隙配合，座孔的球面中心需要与轴系的挠曲中心重合，才能最大化发挥调心性能，座孔的挡肩高度同样要低于外圈挡边高度，避免外圈调心摆动时与挡肩发生干涉。建模过程中，

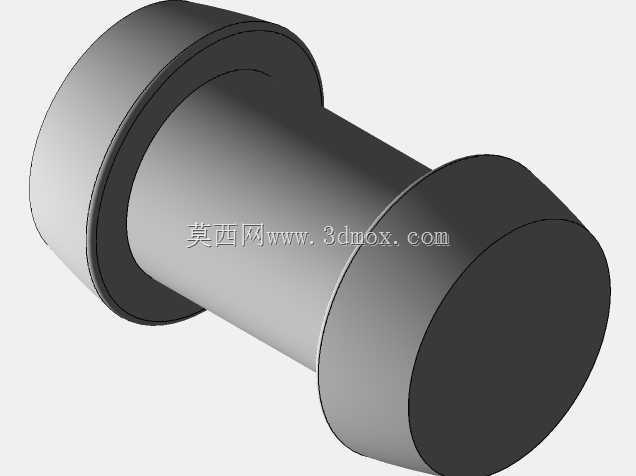

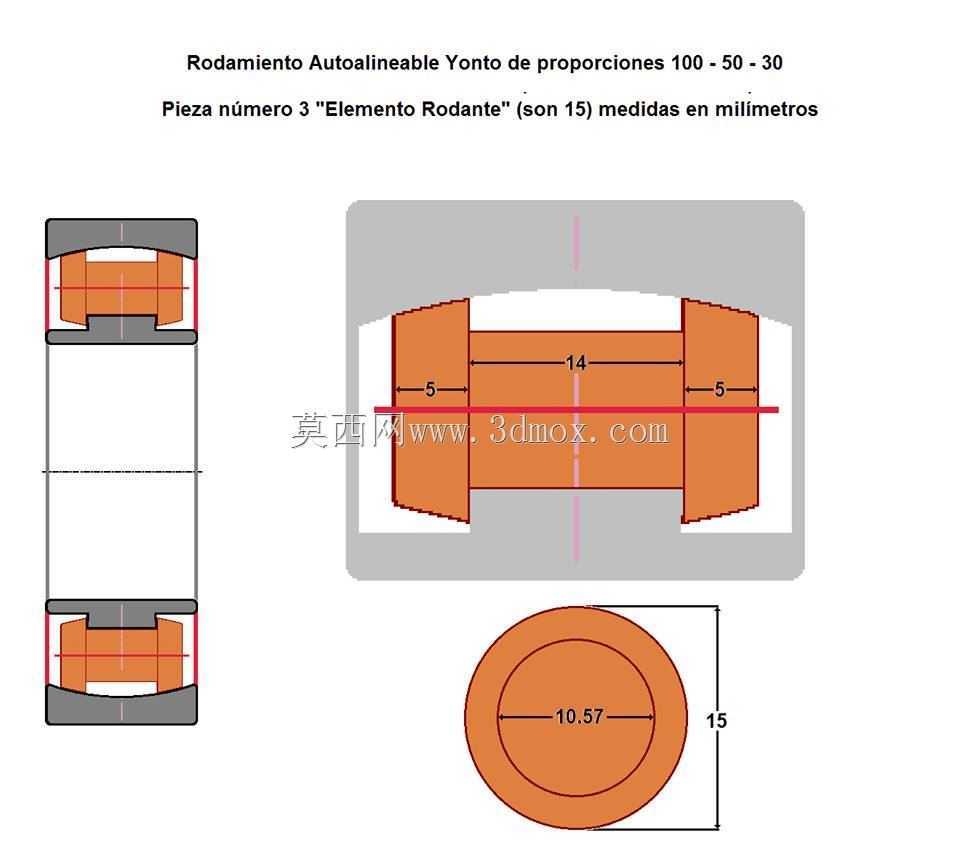

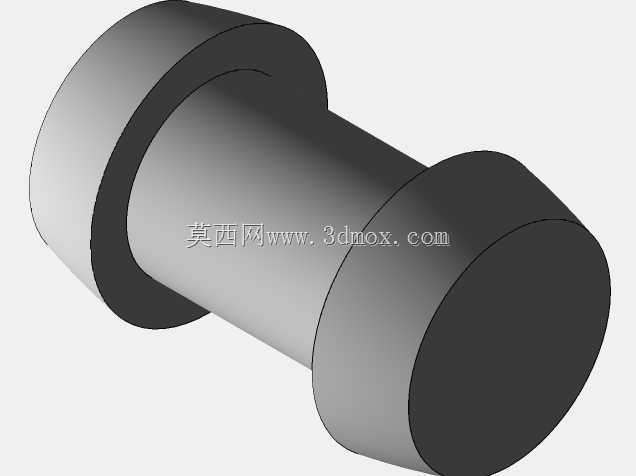

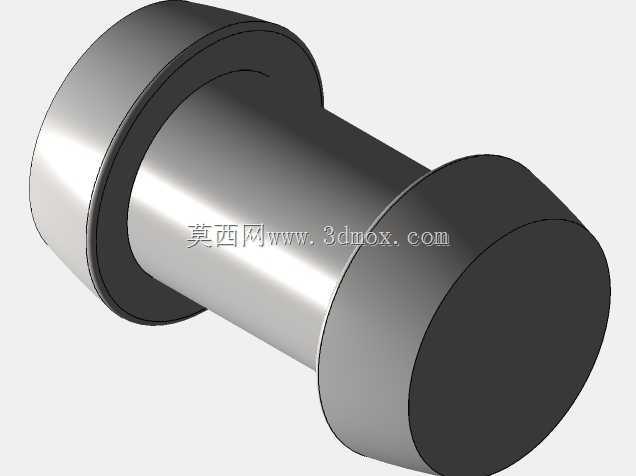

　　鼓形滚子的母线修形是重点，不能做成纯圆柱或者纯球面，滚子母线的对数曲线修形需要匹配外圈球面滚道的曲率，保证在最大偏角工况下，滚子与滚道的接触应力仍然均匀分布，不会出现端部应力集中的边缘效应。保持架的兜孔设计需要考虑滚子的装配工艺，兜孔的锁口尺寸要略小于滚子小端直径，防止运行过程中滚子从保持架脱落，同时兜孔与滚子之间预留0.2-0.5mm的间隙，保证滚子在滚道内可以灵活自转，不会因为热膨胀出现卡阻。在实际设备选型匹配时，需要注意这类调心轴承的极限转速比同尺寸的圆柱滚子轴承低15%左右，因为调心过程中滚子存在一定的滑动摩擦，不适合高速高精度的主轴工况，更多应用在中低速重载、安装对中难度大、轴系刚性较差的设备部位。

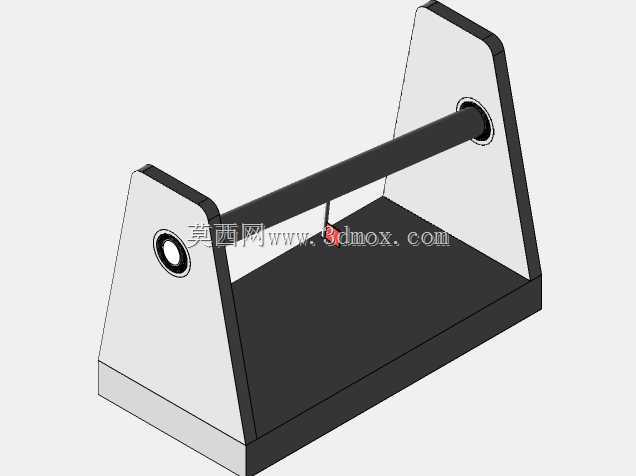

　　安装时不能通过敲击外圈的方式装配，需要采用热装工艺加热内圈，温度控制在120摄氏度以内，避免保持架受热变形，装配后需要手动转动外圈，检查转动过程中是否有卡滞点，确认调心功能正常。在三维装配场景中，这类轴承的模型需要预留密封件的安装空间，如果是开式轴承，需要在轴承两侧匹配对应的密封圈或者防尘盖，防止粉尘、金属碎屑进入滚道内部，加速滚子和滚道的磨损；如果是应用在润滑脂润滑的工况，轴承内部的注脂量需要控制在内部空腔的1/3到1/2，过量注脂会导致运行过程中温升过高，润滑脂泄漏失效。
