外径千分尺高精度测量工具结构设计

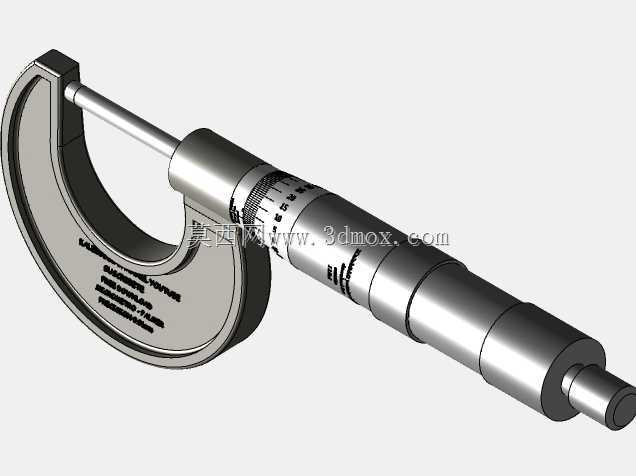

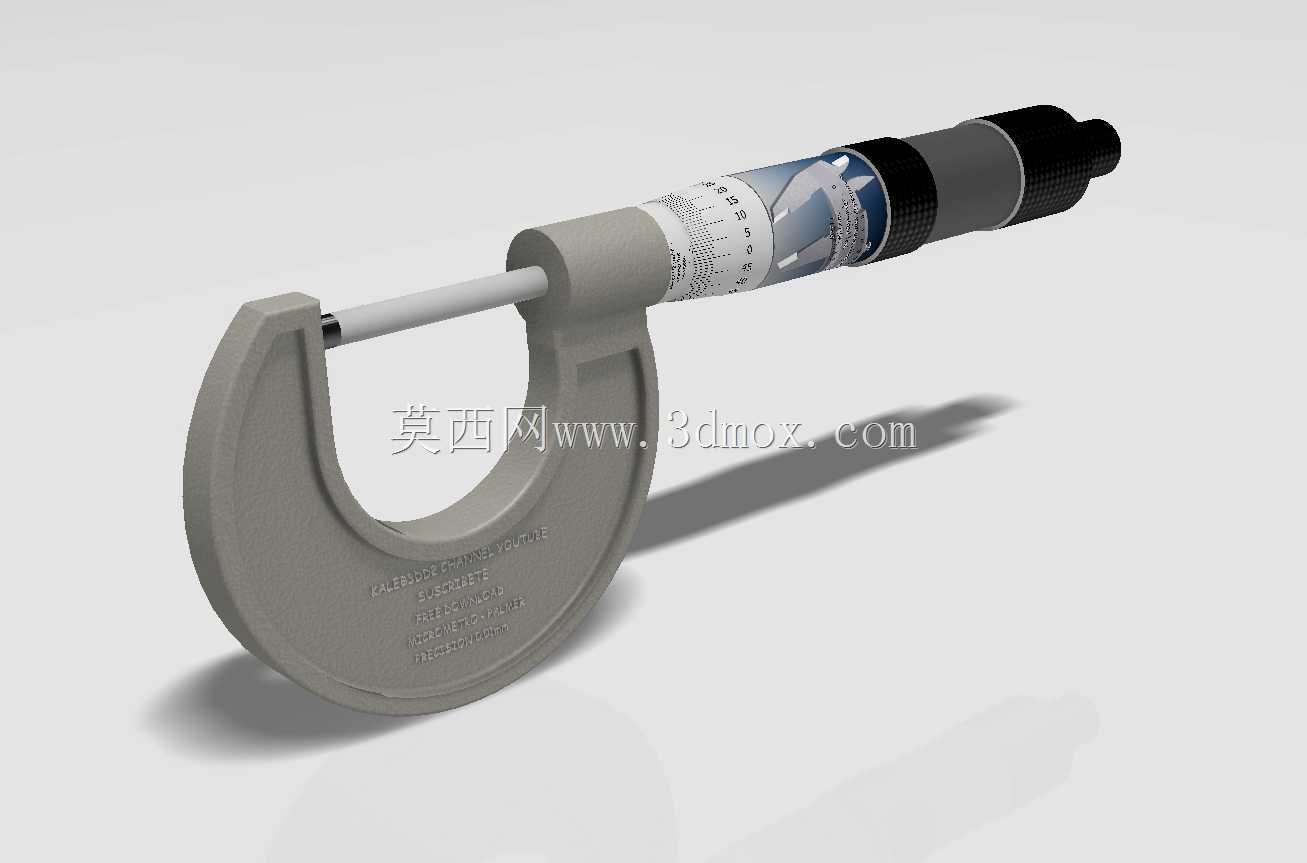

　　在机械加工现场的尺寸终检环节，外径千分尺是一线质检与操作工人手边离不开的接触式测量器具，这套三维结构完整还原了机械式外径千分尺的全部运动与装配逻辑，可直接用于量具类产品的结构参考、教学演示模型搭建，也能作为机加工虚拟仿真场景中的标准器具资产调用。从实际使用场景来看，这类千分尺普遍应用于五金零件加工后的外径尺寸核验、精密轴类零件的工序间尺寸抽检、模具配件的配合尺寸确认等场景，相比卡尺类测量器具，其螺旋副传动的结构能实现更高的测量分辨率，可稳定达到0.01毫米的读数精度，满足IT6-IT8级公差尺寸的检测需求。整套结构的设计核心围绕螺旋测微的传动原理展开，尺架部分采用C型弓形结构，建模时特意做了壁厚渐变处理，

　　握持区域的加厚结构能抵消手持施力带来的形变，避免测量力波动造成的读数偏差，测量砧座与测微螺杆的同轴度在装配约束中做了严格限定，保证两个测量面贴合时无错位间隙，这也是千分尺测量准确性的基础前提。测微套筒部分的结构做了分层设计，固定套管上的刻度线与微分筒的刻度配合逻辑完全还原实物的读数规则，棘轮测力装置的结构也做了完整复刻，当测量面接触工件达到额定测量力时，棘轮会发出打滑声响，提醒操作者停止旋转套筒，避免不同操作者施力差异带来的测量误差，这一结构细节是保证测量重复性的关键。锁紧装置的结构位于尺架靠近测微螺杆的位置，扳动锁紧杆即可通过内部的弹性夹套抱死测微螺杆，方便在取出工件后锁定读数，避免移动过程中螺杆移位造成数值变动，

　　这一结构在建模时做了运动仿真的干涉检查，保证锁紧行程内无卡滞、无多余运动间隙。从安装与尺寸边界来看，这套千分尺模型对应常用的0-25毫米测量量程，整体外形的最大轮廓尺寸适配日常手持操作的人机需求，C型尺架的开口深度满足常规直径工件的测量伸入需求，不会因为开口不足导致无法测量台阶轴靠近台阶位置的外径尺寸，各转动部件的配合间隙按照实物的装配公差做了预留，微分筒转动全程无卡顿，棘轮的空转行程也符合实际产品的设计规范。隔热板的结构设置在尺架的握持位置，建模时还原了这一细节，避免长时间手持时人体温度传导至金属尺架造成热胀冷缩，影响测量精度，这也是精密量具设计中容易被忽略的人机与精度兼顾的细节。整套模型的结构拆分完全按照实际装配顺序划分零件，

　　从尺架、砧座、测微螺杆、固定套管、微分筒、棘轮装置到锁紧组件，每个零件的装配关系都清晰可查，对于刚接触量具结构的设计人员来说，可以通过拆解模型理解螺旋测微的传动逻辑，对于做虚拟实训场景开发的人员来说，模型的细节完整度足够支撑交互操作的功能开发，比如模拟转动微分筒调整测量值、触发棘轮测力、锁定读数等一系列实际操作动作，不需要再额外补充结构细节。在加工现场的实际使用中，这类千分尺需要定期校准零位，模型中也还原了零位调整的结构位置，即固定套管与尺架连接的可调部位，对应实物中可通过专用扳手调整固定套管位置来校准零位误差的结构，这一细节的还原让模型的工程实用性大幅提升，不是仅做外形的外观模型，而是具备完整结构逻辑的功能级三维模型。
