极轴测距仪探测传感部件结构设计

项目分类:量具 发布时间:2021-12-19 ID:459354
  • 极轴测距仪探测传感部件结构设计

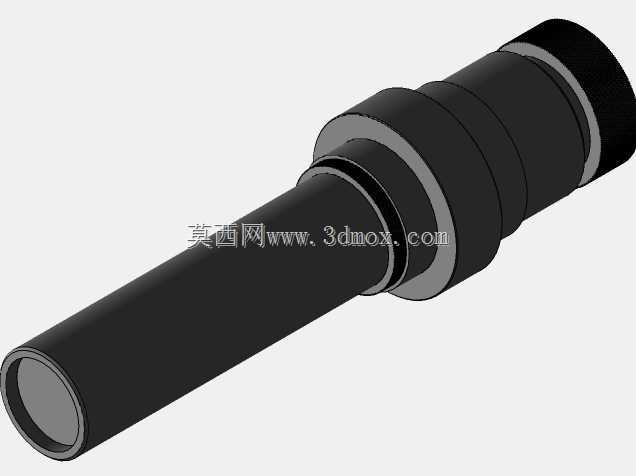

  在户外地质勘探、极地科考站位布设、远距离目标方位标定这类作业场景里,极轴测距类设备的前端探测传感组件,是决定测距精度、环境耐受能力的核心结构部分,本次呈现的结构模型,正是这类设备的核心探测承载部件。从实际作业的工况需求出发,这类部件首先要满足低温、强风、沙尘环境下的长期稳定工作,所以整体采用阶梯轴式的同轴布局,从前端入射端口到后端信号处理舱段,所有配合面都设计了多重密封槽位,可适配O型圈与密封胶圈的组合安装,避免野外作业时沙尘、凝露侵入内部光学通路。

  从结构设计的逻辑来看,整个部件采用分段式同轴设计,最前端为通光入射管段,内壁做了消光纹理处理,减少杂散光反射对测距信号的干扰,管段壁厚经过受力校核,在满足轻量化要求的同时,能承受常规磕碰下的形变要求,不会因为轻微外力导致通光轴线偏移。中间的阶梯凸台结构,是整个部件的安装定位基准,凸台的端面设计有均匀分布的安装孔位,可直接与设备的主机壳体通过紧固件连接,凸台的圆柱面作为径向定位面,与主机安装孔的配合公差选用H7/h6的间隙配合,既保证安装时的同轴度要求,又能在设备维护时顺利拆装,不会出现卡滞问题。

  后端的多段阶梯结构,分别对应内部光学镜片组、信号处理电路板、接线端口的安装舱位,每一段阶梯的内径尺寸都匹配对应元器件的安装尺寸,内部设计有镜片压圈的安装螺纹,可通过压圈将不同焦距的透镜、滤光片牢固固定在设计位置,保证光学通路的同轴度误差控制在0.02mm以内,避免光路偏移导致的测距误差。部件最尾端的黑色防护套段,采用软质耐磨材质设计,既可以保护内部的接线端口不受外力拉扯损坏,又能起到缓冲减震的作用,当设备意外跌落时,尾端的防护套可以吸收部分冲击能量,减少内部光学元件的受冲击位移风险。

  从安装边界的尺寸来看,整个部件的最大外径位于中间的安装凸台位置,前端通光管段的外径小于凸台直径,安装时可直接从设备主机的前端插入安装孔,通过凸台端面实现轴向定位,不需要额外设计复杂的定位结构,降低了主机壳体的加工难度。部件的整体长度控制在适配手持类测距设备的合理区间,不会因为部件过长导致设备重心过于靠前,影响长时间手持作业的握持手感。在实际功能实现上,这个结构部件承担了光学信号采集、内部元件防护、整机安装定位三个核心作用,所有的结构倒角都做了R0.5以上的圆角处理,避免加工和装配过程中出现锐边划伤的问题,同时也减少了应力集中,提升部件的结构强度。针对极地、高海拔这类低温作业场景,部件的材质选用耐低温的工程塑料与金属嵌件结合的方案,金属嵌件设置在安装孔位,避免塑料材质在低温下蠕变导致安装松动,外部的塑料壳体则起到隔热、绝缘的作用,减少外部温度快速变化对内部光学元件的影响,保证在温差较大的环境下测距精度的稳定性。在结构细节上,每一段阶梯的衔接位置都设计有退刀槽,既方便机加工过程中的刀具退刀,保证加工面的尺寸精度,又可以在装配时容纳多余的密封胶,避免密封胶溢出到通光通路内部污染镜片。通光端口的内壁做了向内的倾斜倒角,既可以扩大入射光的接收角度,又能减少端口位置的光线反射,降低杂光进入光学系统的概率。
