文塔纳鸢尾结构创意机械构件设计

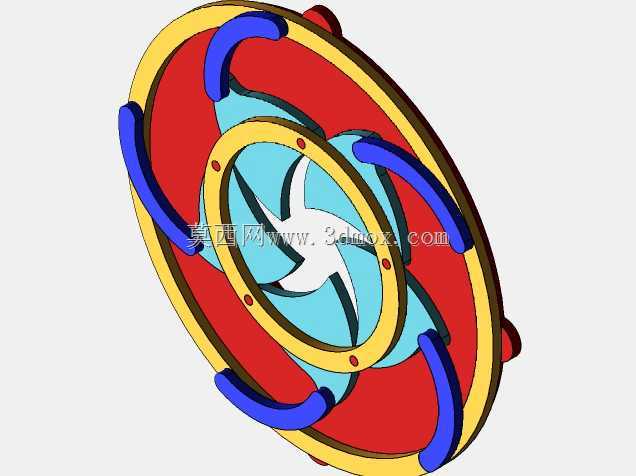

　　该构件的设计最初源于对非规则回转类传动装饰结构的探索，区别于常规的标准齿轮、带轮类回转零件，其采用多层嵌套的回转对称构型，核心区域设置四叶式星形内支撑结构，中层为环形承载圈，外圈分布六组弧形凸起限位结构，整体沿中心轴线呈六次对称分布，可适配需要周向均匀受力的低速装饰性传动场景。在文创类机械装置、科普展示教具、主题装饰传动系统中，这类结构可替代常规的圆形轮盘构件，在实现周向传动、限位功能的同时，凭借辨识度极高的鸢尾式外形提升装置的视觉表现力，避免常规工业构件的生硬感。从功能特性来看，该构件的内圈星形结构可与配套的十字形传动轴配合，传递低扭矩的回转动力，中层环形圈上均匀分布的六个小孔为紧固件安装位，可通过螺栓将内层支撑与中层承载圈、

　　外层装饰圈紧固为整体，外圈的六组蓝色弧形凸起为限位挡边，一方面可在构件回转过程中与周边的弹性拨片配合实现步进式卡位，另一方面也可作为手动旋转的施力位，方便人工调整构件的周向角度。设计过程中优先考虑了层间装配的同轴度要求，所有环形结构的回转中心完全重合，各层之间预留0.2mm的装配间隙，避免层间转动时出现卡滞；弧形凸起的曲率经过反复调整，既保证拨片滑过时的顺畅度，又能在卡位位置提供足够的阻尼感，防止构件受轻微外力就发生偏移。安装边界方面，该构件的最大外缘由六组弧形凸起的外端面构成，整体最大外径为120mm，轴向总厚度为18mm，中心安装孔的适配轴径为15mm，安装时需保证构件两侧各预留至少5mm的轴向间隙，

　　避免外圈凸起与周边安装架发生刮擦；周向范围内，与弧形凸起配合的拨片安装位置需距离构件中心62mm，拨片的伸缩行程设置为8mm即可满足卡位与脱开的动作需求。不同于常规工业零部件优先考虑承载能力的设计逻辑，该构件在满足基础传动、限位功能的前提下，对各层结构的配色分区做了明确规划，内层支撑采用浅蓝配色，中层承载圈为黄色，外圈主体为红色，弧形凸起为蓝色，不同功能区域通过颜色做直观区分，既方便装配时快速识别零件层级，也能在装置运行时形成富有层次感的视觉效果。在实际应用中，这类结构常被用于机械艺术装置、主题乐园的互动展项、青少年机械科普教具中，既可以作为独立的手动旋转展示件，也可以接入低速传动链作为装饰性传动轮，

　　其对称式的结构设计保证了回转过程的动平衡，即使在60rpm的转速下也不会出现明显的振动，无需额外做动平衡校正。结构细节上，各层零件的壁厚均设置为2.5mm，既保证了塑料3D打印或者树脂浇铸成型时的结构强度，也不会因为壁厚过大导致成型周期过长、材料浪费；所有棱边均做了R0.5mm的圆角处理，避免尖锐边角划伤操作人员，也能减少应力集中，提升构件的抗冲击能力。考虑到文创类装置的维护需求，该构件采用分层装配式设计，若某一层的结构出现损坏，只需单独更换对应层的零件即可，无需整体替换，大幅降低了后期维护成本；各层之间的紧固件采用标准M2十字槽螺丝，通用配件采购方便，无需定制特殊紧固件。在传动适配性上，该构件的内圈星形孔可兼容同尺寸的金属或者塑料传动轴，轴与孔之间采用过渡配合，装配时无需额外粘接即可传递足够的扭矩，若需要更大的传动扭矩，可在中层圈的径向加装紧定螺钉，进一步锁定轴与构件的相对位置。
