双摆杆往复联动机械运动演示结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:460566
  • 双摆杆往复联动机械运动演示结构

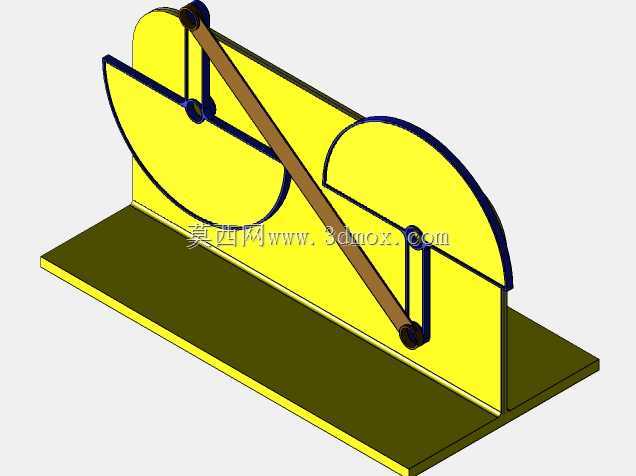

  这套连杆联动结构的核心设计目标,是通过固定在立式支撑板上的两个异形摆轮,配合跨接在两轮偏心轴销上的长连杆,实现无额外动力输入下的往复摆动循环,常被用于机械原理教学场景中的运动特性演示,帮助入门结构设计者理解连杆机构的死点规避、运动轨迹传递逻辑。从安装边界来看,整套结构的承载底座为矩形平板结构,底部预留了四个沉头安装孔位,可直接通过内六角螺栓固定在教学实验台或桌面台架上,底座的平面度公差控制在0.1mm以内,保证立式支撑板安装后不存在倾斜偏摆,避免运动过程中出现卡滞。两个异形摆轮的轮廓并非正圆形,其中左侧摆轮为大半圆缺角结构,右侧摆轮为半圆带延伸边结构,二者的回转轴心处于同一水平高度,轴心间距经过反复校核,

  确保连杆在整个摆动行程中不会与摆轮轮廓、立式支撑板发生运动干涉。长连杆的两端采用了轴套配合结构,与摆轮上的偏心轴销间隙控制在0.05mm到0.1mm之间,既保证转动灵活无卡滞,又不会因为间隙过大产生回程误差,影响运动传递的平顺性。在实际教学应用中,这套结构可以直观展示连杆机构的运动转换特性:当手动拨动其中一个摆轮使其绕轴心转动时,偏心轴销会带动长连杆做平面复合运动,进而驱动另一侧的摆轮同步往复摆动,整个运动过程中两个摆轮的摆动角度、角速度变化都可以通过轮廓上的标记点直接观测,方便学习者绘制运动特性曲线。设计过程中特意将摆轮的偏心距设置为可调节结构,轴销可以沿摆轮上的径向滑槽移动并通过顶丝固定,通过改变偏心距的大小,

  就能调整从动摆轮的摆动幅度与运动周期,满足不同教学演示场景的参数调整需求。立式支撑板与底座之间采用了直角定位块加螺栓紧固的连接方式,定位块的垂直度公差控制在0.08mm以内,保证支撑板与底座平面保持绝对垂直,避免摆轮转动时出现轴向窜动。整套结构的所有运动副都没有设置复杂的密封或润滑结构,完全依靠金属件的精加工表面实现低摩擦转动,日常维护只需要定期在轴销位置涂抹少量润滑脂即可,非常适合教学场景下的高频次反复操作使用。从运动逻辑设计来看,这套结构特意规避了传统连杆机构常见的死点位置,通过摆轮的异形轮廓配重,让整个运动循环的重心始终处于驱动侧,只要初始拨动的力足够克服静摩擦力,整套结构就能完成多轮往复摆动循环,

  直观展示机械能在运动过程中的传递与损耗过程,帮助学习者理解能量守恒的基本物理规律在机械结构中的实际体现。结构的所有外露棱边都做了R2的圆角倒钝处理,避免教学操作过程中划伤使用者,所有连接螺栓都采用内六角沉头设计,螺栓头部完全沉入零件表面以下,不会在运动过程中与连杆或其他运动部件发生刮碰。
