三阶魔方结构还原三维数模

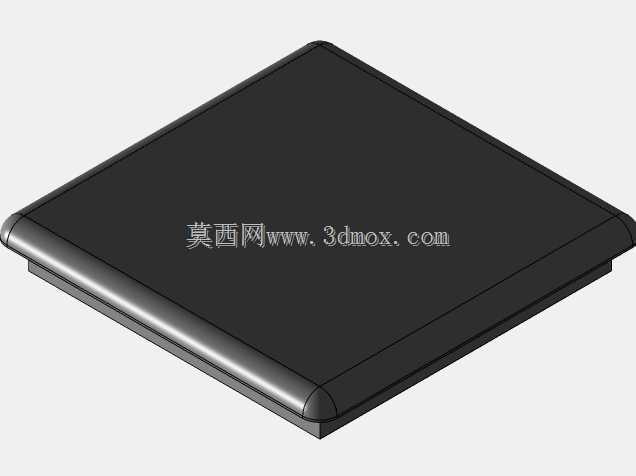

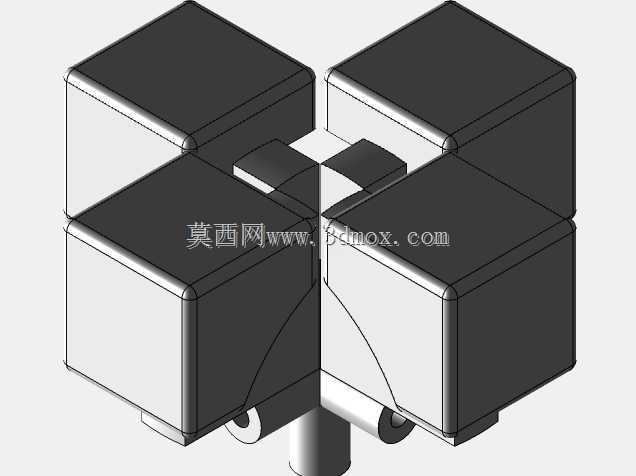

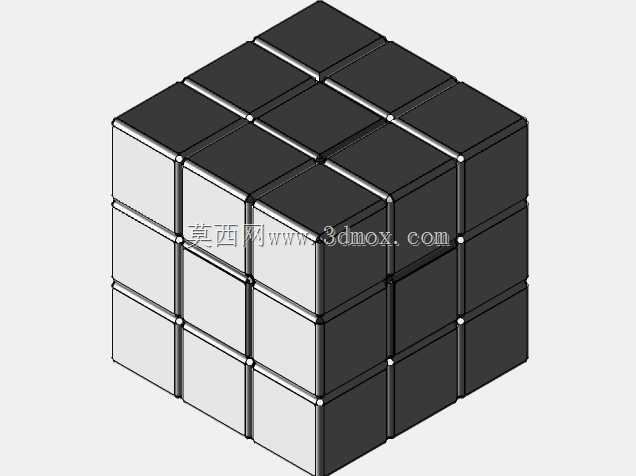

　　做结构设计的同行大多有过拆解益智类机械玩具做逆向建模的经历，三阶魔方作为经典的立体拼接结构，其内部卡接、转动配合的设计逻辑，对做小型拼接类产品、卡扣结构的设计人员有很高的参考价值。这套数模完整还原了三阶魔方的所有块体结构，包含6个中心块、12个棱块、8个角块的完整外形与配合边界，没有做过度的简化，每一个块体的卡接凸台、转动接触面都按照实际魔方的配合公差做了还原，在做装配验证的时候可以直接模拟转动过程，检查块体之间的干涉情况。

　　从实际应用场景来看，这套数模既可以作为益智玩具开发的基础参考框架，也可以作为机械结构教学的演示案例，很多刚接触三维建模的新手在练习装配体配合、实体建模命令的时候，都会选择三阶魔方作为联系对象，因为它的结构看似简单，实则涉及到对称建模、阵列特征、配合间隙控制、转动副设置等多个常用的建模知识点，比单纯画规则的方块、轴类零件更能锻炼建模的全局把控能力。在做文创类衍生产品设计的时候，比如定制化的纪念魔方、带功能模块的异形魔方，也可以在这套标准三阶结构的基础上做块体外形的修改，不用从零开始搭建内部的配合结构，能节省不少前期结构验证的时间。

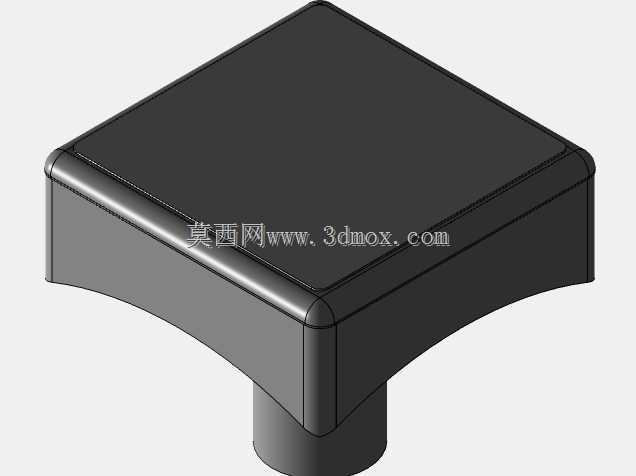

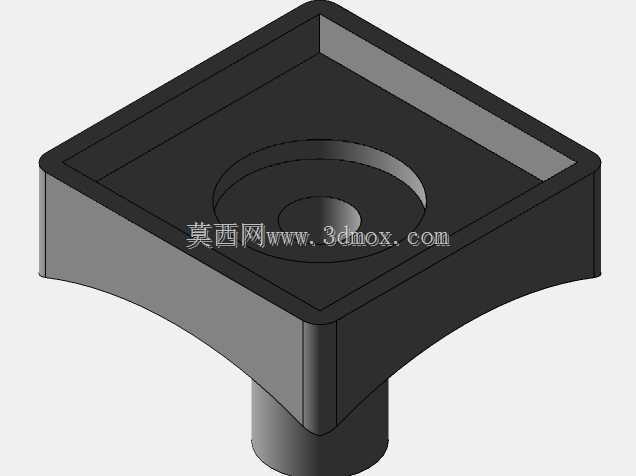

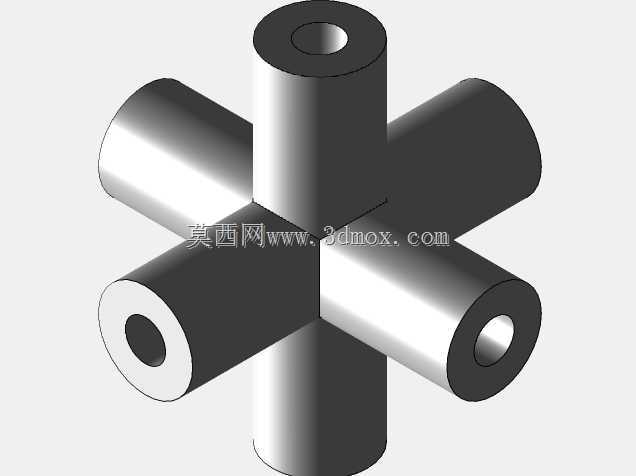

　　设计思路上，这套数模遵循了实体魔方的分层转动逻辑，每一层的块体都以中心轴的转动轴线为基准做定位，块体之间的配合间隙控制在0.1-0.2mm之间，刚好满足顺畅转动又不会出现松垮晃动感的实际使用需求，所有块体的外表面都做了统一的圆角处理，和实际量产魔方的边缘倒角尺寸一致，不会出现锐边割手的问题。中心块的连接结构预留了弹簧调节的空间位置，和实际魔方的张紧调节结构对应，在做结构仿真的时候可以模拟不同张紧力度下的转动阻尼感，给后续的实物打样提供准确的尺寸参考。

　　外形尺寸上，这套数模还原的是标准57mm边长的主流竞速魔方尺寸，整体安装边界为57mm×57mm×57mm的正立方体，每一个小面的尺寸为19mm×19mm，块体之间的拼接缝隙均匀，外表面拼接完成后整体平面度误差控制在0.05mm以内，和实际量产产品的尺寸公差要求一致。在做3D打印验证的时候，可以直接导出每个块体的单独零件图，不需要额外做尺寸缩放，按照常规的PLA打印参数就能打出可以顺畅转动的实物模型，很多做3D打印教学的课程也会用这类结构作为装配打印的案例，让学员理解配合间隙在实体打印中的实际影响。

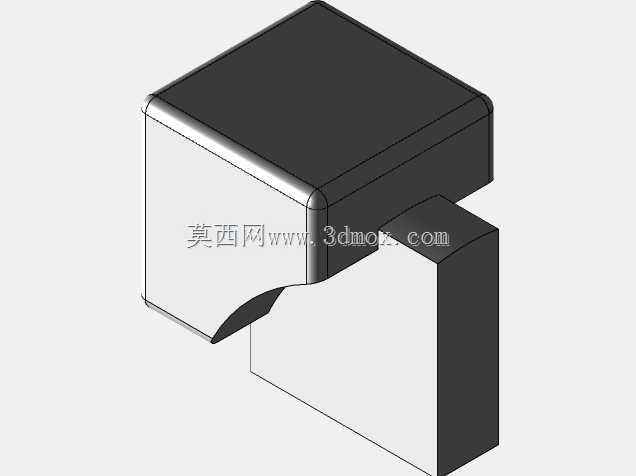

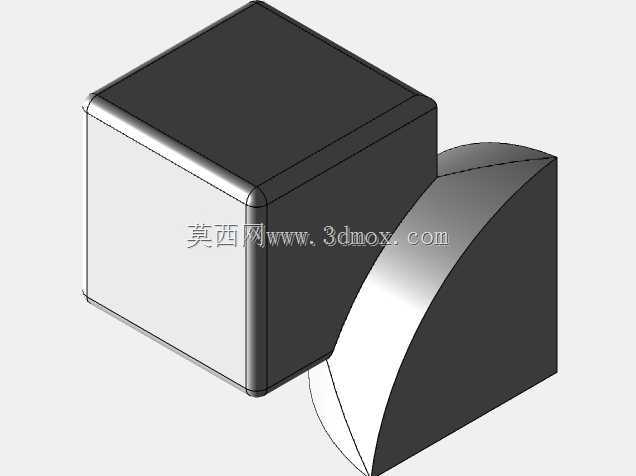

　　从结构特性来看，这套魔方的块体卡接结构采用了圆弧过渡的卡爪设计，转动的时候卡爪沿着中心块的圆弧面滑动，不会出现卡滞的问题，和很多廉价魔方采用的直角卡爪容易在转动到45度角时卡住的问题不同，这套数模里的卡爪曲面完全按照顺滑转动的轨迹做了拟合，在模拟45度错位转动的时候，块体之间不会出现干涉，角块和棱块的接触位置也做了对应的让位处理，转动过程中相邻块体的摩擦面为小面积的圆弧接触面，能有效降低转动阻尼，这也是为什么很多竞速魔方都会采用类似的曲面卡爪设计的原因。做结构设计的时候，这种小空间内的多零件转动配合、卡接限位的设计思路，完全可以平移到很多小型拼接产品、快拆结构的设计中，比如模块化的电子产品外壳、快拆式的工装夹具，都能参考这种圆弧卡接、间隙配合的设计逻辑，避免出现拆装卡滞、配合过松或过紧的问题。

　　很多人觉得魔方只是个玩具，其实它的结构里包含了很多经典的机械设计原理，比如对称布局、公差配合、转动副设计、摩擦面优化，这些知识点在很多工业产品的结构设计中都会用到，通过拆解建模这类成熟的经典结构，能快速积累不同场景下的结构设计经验，比单纯看理论教程要直观很多。这套数模在建模的时候采用了全参数化的设计方式，所有的块体尺寸、配合间隙都可以通过参数直接调整，如果需要做不同尺寸的魔方，比如70mm的大尺寸教学魔方、30mm的迷你钥匙扣魔方，只需要修改对应的全局参数就能自动更新所有零件的尺寸，不需要逐个零件重画，这也是参数化建模在系列化产品设计中的优势所在。
