带弧形配重块的轮式重力驱动机构

　　这套轮式重力驱动机构的设计初衷，是用于基础力学原理的教学演示与机械结构可行性验证，常见于高校机械原理实验室、青少年科创教育场景，也可作为趣味机械装置的核心动力单元，放置在科普展厅供参观者直观理解重力矩作用下的转动逻辑，部分创意装置开发者也会参考其结构逻辑，设计低转速的无外源动力展示摆件。

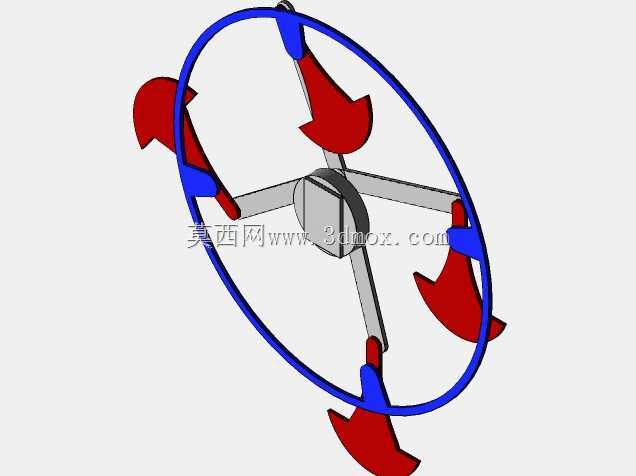

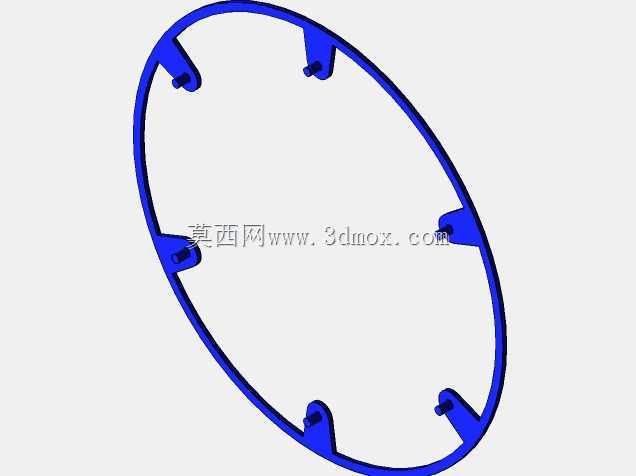

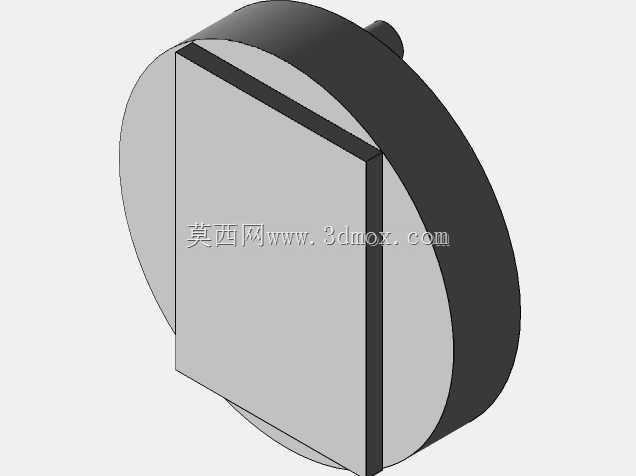

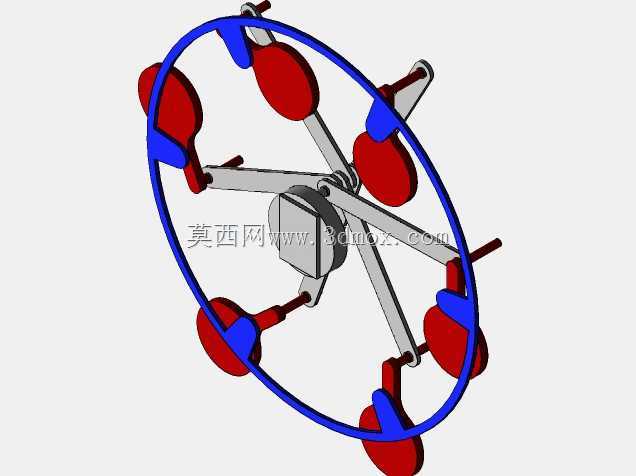

　　从功能特性来看，整套机构依靠均布在轮缘的弧形配重块产生持续偏置的重力矩，中心转轴处采用三辐条支撑结构连接外圈环形导轨，每根辐条末端都设置了可沿环形轨小幅摆动的红色弧形配重块，配重块与辐条末端通过蓝色铰接支座连接，允许配重块在转动过程中随重力作用自然调整摆角，始终让轮体一侧的配重力臂大于另一侧，以此形成持续的转动力矩。中心轮毂部分做了中空轴孔设计，可适配直径8-12mm的固定支撑轴，轴孔与支撑轴之间预留了0.2mm的配合间隙，方便加装聚四氟乙烯轴套降低转动摩擦，整套机构的转动阻力主要来自铰接处的销轴摩擦与轴套摩擦，设计时特意将所有铰接销轴的直径控制在3mm，减小接触摩擦面的线速度，进一步降低阻力损耗。

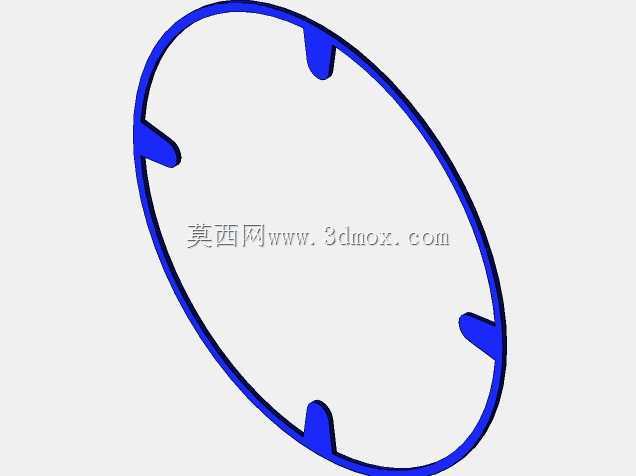

　　设计过程中最先确定的是外圈环形轨的直径，最终选定300mm的环形外径，这个尺寸既不会因为过大导致整体装置笨重，也不会因为过小让配重块的重力矩差值不足，无法克服转动阻力。环形轨采用截面为5mm×8mm的矩形型材弯制，保证足够的结构刚度，避免轮体转动时出现径向形变蹭到支撑结构。三辐条采用互成120°的均布布局，每根辐条的截面为4mm×10mm的扁钢形态，既保证径向支撑强度，又尽可能减小辐条自身重量对整体力矩平衡的干扰。配重块的弧形轮廓完全贴合环形轨的曲率半径，每个配重块的重量控制在120g左右，铰接点设置在配重块重心偏上3mm的位置，确保轮体转动时，处于上升侧的配重块会自然向内收拢缩短力臂，处于下降侧的配重块会自然向外伸展拉长力臂，形成稳定的力矩差。

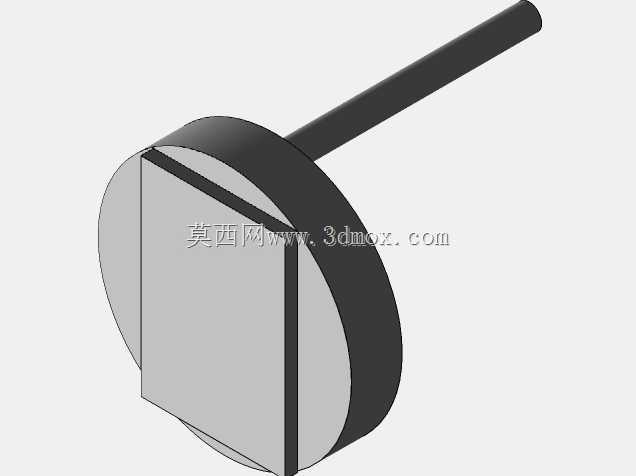

　　安装边界方面，整套机构的轴向总宽度控制在65mm，中心轮毂的轴向长度为40mm，两端各伸出10mm的轴段用于安装固定轴承座，安装时需要保证两侧支撑座的同轴度误差不超过0.1mm，否则会出现轮体转动卡滞的问题。配重块的摆动行程做了机械限位，蓝色铰接支座上设置了15°的摆角限位槽，避免配重块摆动幅度过大碰撞相邻辐条，所有铰接位置都预留了润滑脂加注间隙，长期使用时可定期加注少量锂基脂维持铰接灵活性。需要明确的是，这套机构本质是重力矩作用的原理演示结构，实际运行中会因为空气阻力、摩擦损耗逐步降低转速，无法实现无限制的持续转动，其核心价值是直观展示重力偏置、力矩差形成的机械逻辑，帮助学习者理解转动机构的力臂匹配、配重布局设计思路，也可作为机械创新设计的基础参考结构，拓展设计出更多利用重力差实现动作的趣味机械装置。在实际教学应用中，这套机构可以搭配转速传感器、摩擦力测试组件，让学习者自行调整配重块重量、铰接点位置、摆角限位范围，测试不同参数下的轮体转动时长、力矩输出大小，直观理解机械结构中参数匹配对运动效果的影响，相比纯理论的力学公式讲解，具象的实体结构能大幅降低理解门槛。
