小型数控车床用快换式塔格转弯刀架结构

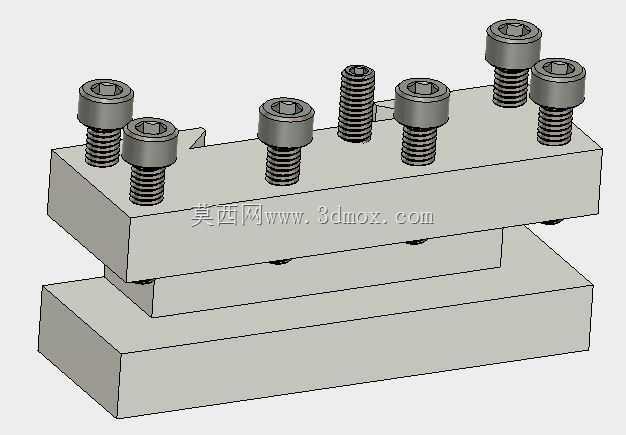

　　对于加工节拍本身就短的小零件来说，辅助时间的占比甚至会超过有效切削时间。这款刀架采用分层叠装的结构设计，底层为与车床中拖板连接的固定基座，中间层为可快速定位的刀夹安装板，上层为刀具压紧模块，所有刀具的压紧均采用内六角圆柱头螺栓实现，螺栓的排布避开了刀具装夹的操作空间，同时在安装板上预留了对应规格的螺纹孔，螺丝孔采用攻丝钻加工，单孔尺寸控制在0.159英寸，适配市面上常规规格的美标压紧螺栓，不需要额外定制紧固件，降低了后期维护替换的成本。设计过程中充分考虑了小型车床的安装边界，整体基座的长宽尺寸适配4029CR车床中拖板的T型槽间距，不需要对原有拖板进行打孔、铣削等二次改装，直接通过T型螺栓即可完成基座的固定，在小型数控车床的日常批量加工场景里，换刀效率往往直接决定单工位的有效加工时长，尤其是针对小尺寸零件的多工序连续车削作业，传统的压紧式刀架每次换刀都需要反复松拧多组螺栓、重新校准刀尖高度与伸出长度，不仅辅助耗时占比高，反复装夹带来的定位误差也会直接影响批次零件的尺寸一致性。这款适配Taig Turn 4029CR数控车床的快换转弯刀架，正是针对小型桌面级数控车床的加工特性设计，核心解决小规格车床刀位有限、换刀校准繁琐的痛点。从实际使用场景来看，这类小型车床多用于小批量精密零件的试制、小型五金件的批量车削，加工过程中经常需要在外圆车刀、切断刀、螺纹刀之间切换，常规刀架每次换刀后的对刀操作往往需要占用数分钟时间，

　　安装时仅需要一次校准基座与车床主轴轴线的平行度，后续更换刀具时不需要重新调整基座位置。中间层的刀夹安装板与基座之间采用定位销加贴合面的定位方式，重复安装的定位精度可以控制在0.02mm以内，能够满足常规精车加工的位置精度要求，不需要每次换刀后反复试切对刀，只需要在首次装刀时记录每把刀具的刀补参数，后续更换同规格刀夹时直接调用对应刀补即可，大幅压缩换刀的辅助时间。上层的压紧模块采用多螺栓均匀压紧的设计，每把刀具的压紧位置对应两组螺栓，压紧力分布均匀，即使在进行大进给量的粗车加工时，也不会出现刀具移位、翘头的问题，相比单螺栓压紧的简易刀架，装夹刚性提升明显，能够承受更大的切削负载，拓展了小型车床的粗加工能力。从结构细节来看，

　　刀架的所有贴合面都采用平面磨加工，表面粗糙度控制在Ra1.6以内，保证层与层之间的贴合紧密性，避免因贴合间隙带来的装夹刚性下降问题；螺栓的安装孔都做了沉头处理，螺栓拧紧后头部不会高出安装板表面，避免加工过程中螺栓与卡盘、工件发生碰撞。在实际选型适配时，需要注意刀架的总高度要匹配车床的中心高，这款刀架的压紧槽高度适配常规1/2英寸柄径的车刀，不需要额外加装刀垫即可保证刀尖与主轴中心等高，对于更小柄径的刀具，也可以通过加装适配垫的方式完成装夹，兼容市面上绝大多数小型车刀的装夹需求。不同于大型数控车床的电动转塔刀架，这款纯机械结构的快换刀架没有复杂的传动、控制部件，后期维护只需要定期清理贴合面的切屑、在螺栓螺纹处涂抹少量润滑脂即可，

　　故障率极低，非常适合桌面级小型车床、教学实训车床的使用场景，既能够满足日常加工的装夹刚性要求，又能通过快换结构提升小批量加工的生产效率，同时结构简单可靠，不需要对车床原有电路、控制系统做任何改动，安装门槛极低，普通操机人员即可完成安装调试。在加工一些需要频繁换刀的多工序小零件时，比如小型轴类零件的外圆、台阶、切槽、螺纹连续加工，这款刀架的优势会更加明显，操作人员可以提前把不同工序的刀具装夹在对应的刀夹模块上，换刀时只需要松开中间层的固定件，替换对应的刀夹模块即可，整个换刀过程可以控制在数十秒内完成，相比传统刀架的换刀效率提升数倍。另外，刀架的整体结构采用45号钢调质处理，整体刚性充足，长期使用不会出现压紧部位变形、螺纹滑牙的问题，使用寿命能够满足小型加工坊、实训车间的高频使用需求。
