车床尾座机械结构三维设计

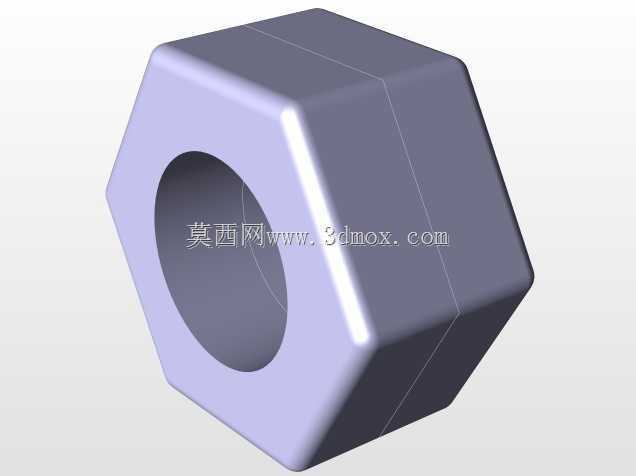

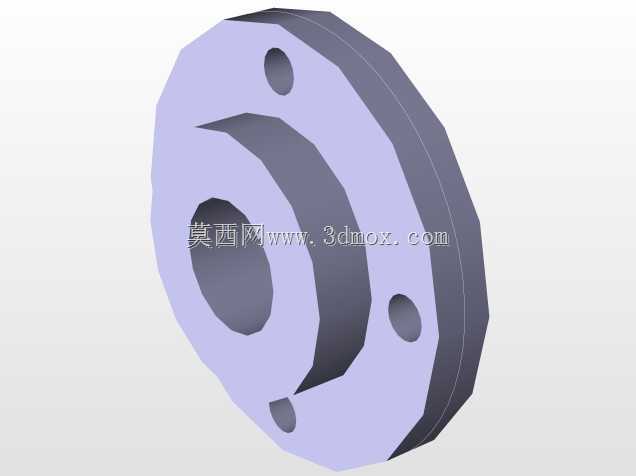

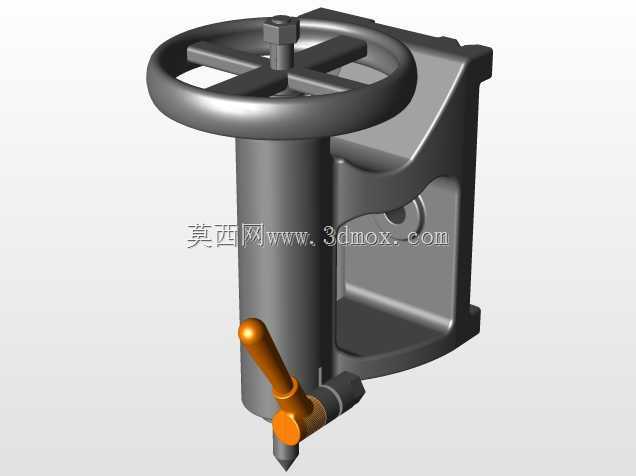

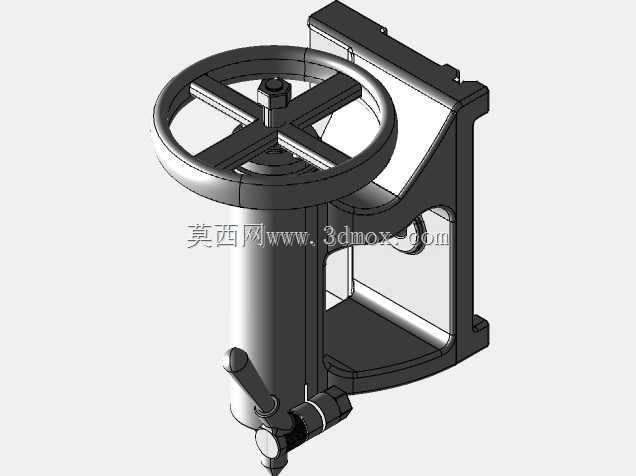

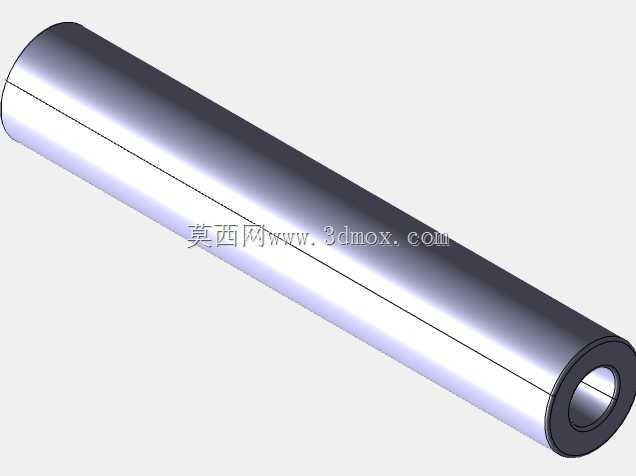

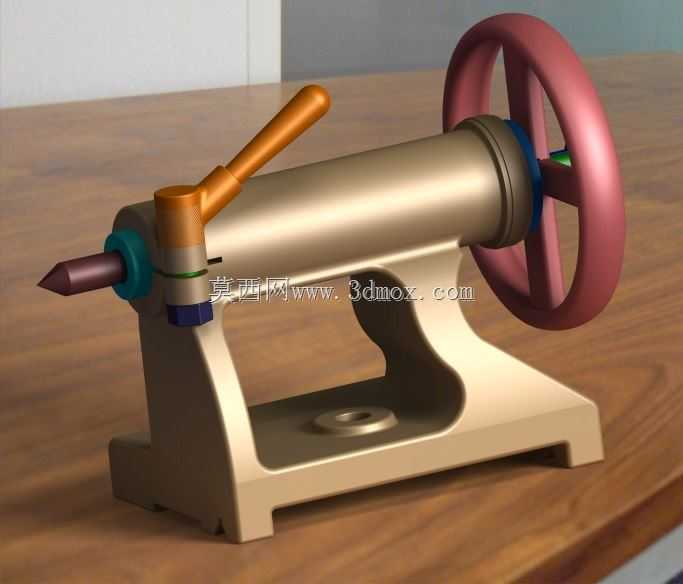

　　在普通卧式车床的加工场景中，尾座是承担长轴类零件装夹支撑、钻孔铰孔等孔加工工序的核心配套部件，其安装位置沿床身导轨布置，可根据待加工工件的轴向长度灵活调整固定位置，避免长工件在高速旋转切削过程中出现径向振颤、挠度变形，直接影响工件的加工同轴度与表面加工质量。这款尾座的结构设计完全适配常规中小型卧式车床的安装接口，底座部分采用一体式铸造结构，底部开设与床身导轨匹配的导向滑槽，安装时可沿导轨轴向滑动调整位置，调整到位后通过底座下方的锁紧压板结构与床身导轨刚性固定，避免切削过程中出现轴向窜动。主体套筒部分内置莫氏锥孔，可适配安装标准顶尖、钻头、铰刀等加工辅具，套筒的轴向进给通过尾部的手轮结构驱动，手轮与内部丝杠副连接，

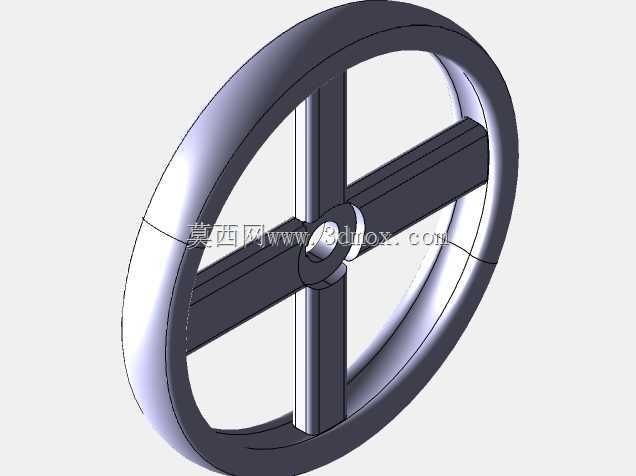

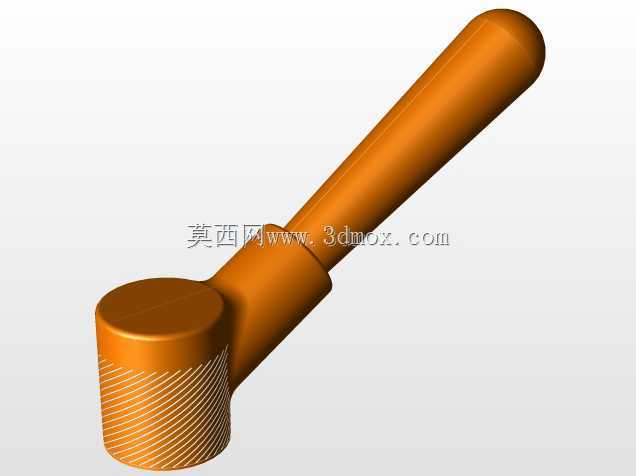

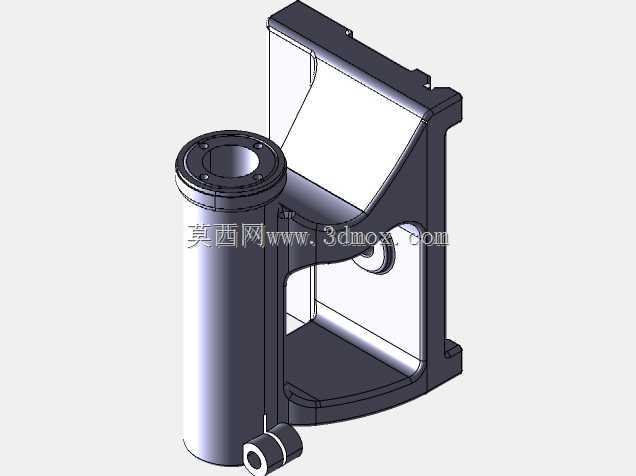

　　转动手轮即可带动套筒实现平稳的轴向伸缩，进给行程可满足常规长度工件的顶紧与孔加工进给需求，手轮的轮辐采用镂空式设计，既减轻了操作转动时的自重惯量，也方便操作人员施力转动。套筒的锁紧机构设置在主体壳体的侧上方，采用偏心式锁紧手柄结构，当套筒调整到目标工作位置后，扳动锁紧手柄即可通过内部的偏心压块将套筒牢牢抱死，避免加工过程中套筒受轴向切削力出现位移，锁紧手柄的操作角度符合人体工程学设计，操作人员站在车床操作位即可单手完成锁紧与松开动作，无需额外借助工具。尾座的壳体与底座之间设置有微调机构，可实现小范围的横向位置调整，用于车削小锥度长轴类工件时的尾座偏移找正，调整精度可满足常规锥度加工的公差要求。从安装边界来看，

　　这款尾座的底座安装宽度适配床身导轨间距为320mm规格的卧式车床，整体轴向长度在收缩状态下约为480mm，手轮最大回转半径为160mm，安装后不会与车床的刀架运行轨迹、主轴卡盘产生运动干涉，各运动部件的行程限位均设置有硬限位结构，避免操作过程中出现套筒脱出、丝杠超程等故障。在实际加工应用中，这款尾座除了承担常规轴类零件的顶尖支撑功能外，换装钻夹头后可直接完成轴件端面的中心孔钻削、钻孔、铰孔、攻丝等工序，无需二次装夹工件即可完成多工序加工，有效减少装夹找正的辅助时间。设计过程中对各运动副的配合间隙做了针对性优化，套筒与壳体孔的配合采用H7/h6间隙配合，既保证套筒轴向移动的顺畅性，也将径向跳动量控制在0.01mm以内，

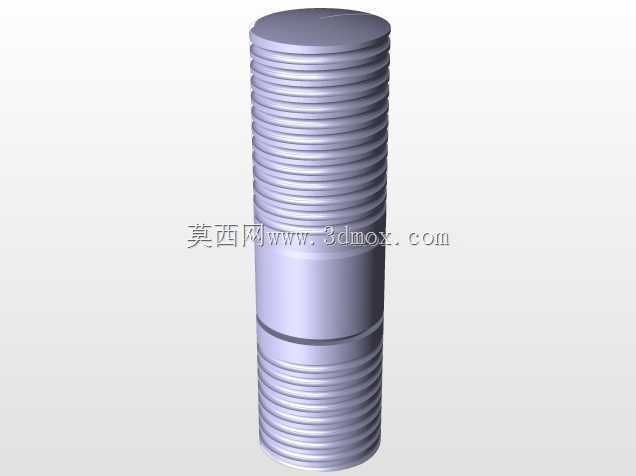

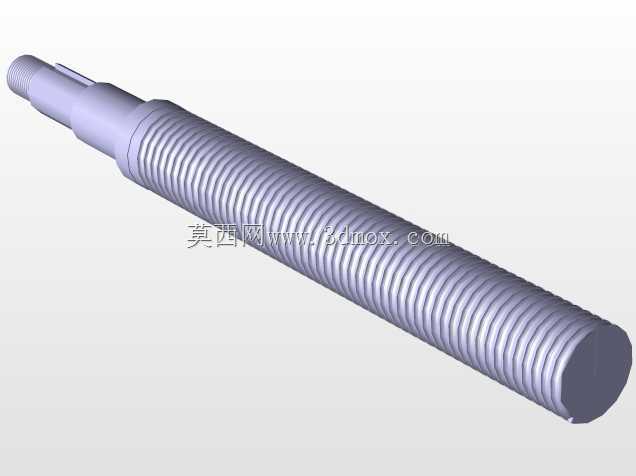

　　确保顶尖顶紧工件后的回转精度；丝杠与螺母副采用梯形螺纹传动，具备良好的自锁性能，即使在承受较大轴向切削力的情况下也不会出现自动退移的问题，传动平稳性与承载能力均能满足常规碳钢、合金钢工件的粗精加工需求。壳体的外形采用圆弧过渡的流线型设计，既避免铸造过程中出现应力集中问题，也方便日常加工过程中的切屑清理与设备维护，所有外露的运动部件均做了倒角处理，避免操作过程中出现磕碰划伤的安全隐患。
