高精度u-blox NINA-B112蓝牙物联网无线模块

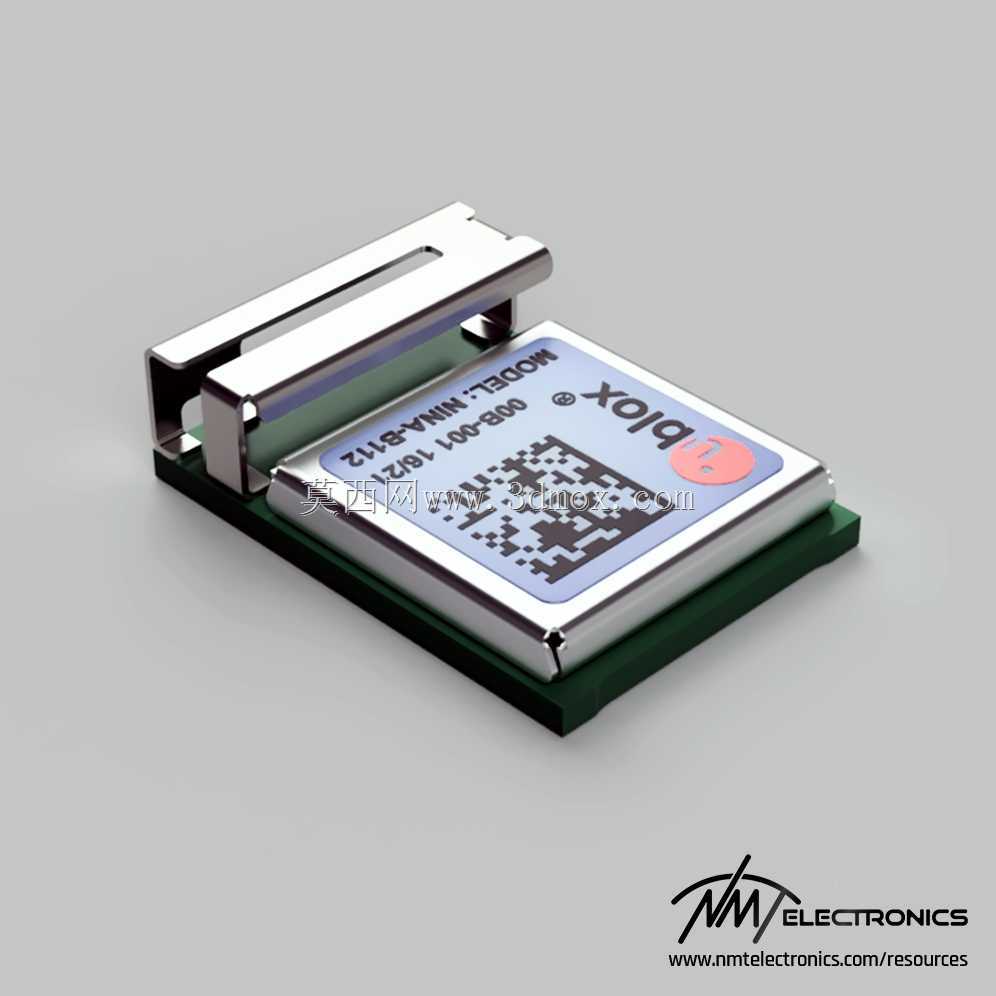

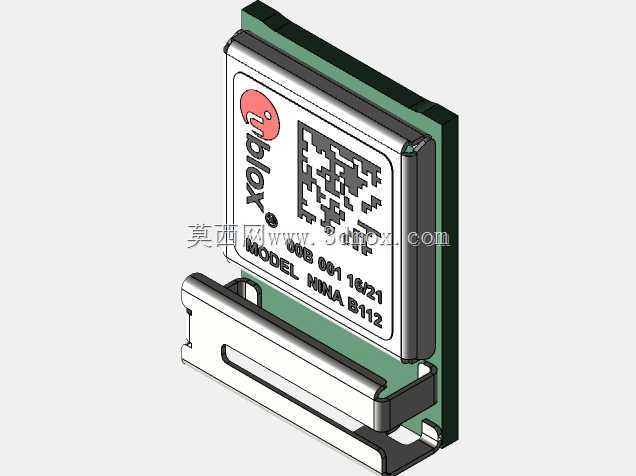

　　在工业物联网终端、智能传感节点、可穿戴医疗设备、室内定位信标这类对无线通信稳定性、功耗控制有严苛要求的场景里，蓝牙通信模块的选型与结构适配直接决定了终端产品的整机可靠性。本次建模还原的u-blox NINA-B112蓝牙5.0 BLE模块，是面向低功耗短距无线传输场景打造的核心通信部件，建模过程中完全对照实物的装配边界做了1:1的结构复刻，能够直接导入整机装配体完成干涉检查、安装位匹配的相关设计工作。

　　从实际工程应用的角度看，这类模块常被集成在工业无线传感器节点中，负责将采集到的温湿度、振动、压力等工况数据通过BLE链路传输到网关或者手持运维终端，也会用在智能楼宇的门禁、照明控制节点，以及消费类的可穿戴健康设备、智能家居外设里，替代传统有线连接减少布线成本，同时满足低功耗下的长期运行需求。模块本身采用了屏蔽罩加PCB载板的叠层结构，外层金属屏蔽罩采用卡扣式装配设计，建模时完整还原了屏蔽罩的折弯卡扣、边缘倒角以及表面的标识印刷区域细节，屏蔽罩的作用是隔绝板载射频电路与外界的电磁干扰，保证蓝牙信号在复杂电磁环境下的传输稳定性，尤其是在工业现场存在变频器、伺服电机这类强电磁干扰源的场景里，完整的屏蔽结构是通信可靠性的基础保障。

　　建模过程中优先确认了模块的安装边界尺寸，模块整体为矩形薄型结构，载板边缘预留了标准的表贴焊盘位置，焊盘的间距、尺寸完全对照实际器件的封装参数做了还原，结构工程师在做整机PCB布局、外壳开孔设计时，可以直接调用该模型核对安装间隙，避免出现屏蔽罩与外壳内壁干涉、焊盘与周边元器件距离不足导致焊接不良的问题。模块顶部的屏蔽罩并非完全平整的结构，带有冲压成型的定位凹槽，这个结构一方面是提升屏蔽罩自身的结构强度，避免生产运输过程中出现形变挤压内部射频芯片，另一方面也能在自动化SMT贴装时供视觉识别系统定位，提升贴装精度，建模时对这个凹槽的深度、圆角过渡都做了精准还原，没有做简化处理，保证虚拟装配时的结构真实性。

　　从功能特性上看，该模块支持蓝牙5.0 BLE协议，相比传统蓝牙4.2版本拥有更远的传输距离、更高的广播数据容量以及更低的运行功耗，对应的结构设计上，模块的天线区域做了净空处理，建模时也还原了载板上天线区域的边界标识，提醒结构设计人员在整机布局时，天线区域上方不能有金属遮挡，避免信号衰减，这一点在做金属外壳的工业终端设计时尤为重要，很多新手工程师容易忽略天线净空要求，导致整机通信距离大幅缩水，调用该模型时可以直接在装配体中标注出净空区域，提前规避这类设计缺陷。

　　模块的载板采用绿色FR-4基材，边缘做了圆角处理，避免生产过程中板边毛刺导致的焊接短路问题，屏蔽罩与载板的连接采用周圈焊接固定，建模时还原了两者的装配间隙，能够直观展示模块的叠层结构，方便热设计人员评估模块工作时的散热路径——模块的主要发热源是内部的射频芯片，热量通过芯片底部的散热焊盘传导到载板，再通过载板的焊盘传导到整机主板，屏蔽罩也能起到辅助均热的作用，在做热仿真时，该模型的结构细节能够帮助工程师更准确地设置热阻参数，提升仿真结果的参考价值。

　　在做手持类设备的结构设计时，这类模块的安装位置通常会远离主板上的DC-DC电源电路、高速数字信号线，避免电源噪声耦合到射频通路影响通信质量，借助这个精准的三维模型，结构工程师可以在设计阶段就调整模块与周边干扰源的相对位置，预留足够的隔离距离，不需要等到样机打样后再反复调整布局，能够大幅缩短研发周期，减少打样迭代次数。另外模块的整体厚度控制在毫米级，非常适合对安装空间有严苛要求的紧凑型设备，比如可穿戴手环、微型传感器节点这类内部空间极其紧张的产品，精准的厚度模型能够帮助工程师评估堆叠间隙，避免出现整机厚度超标的问题。

　　建模时没有对模块的细小结构做过度简化，包括屏蔽罩表面的丝印标识区域、载板边缘的定位Mark点都做了对应还原，这些细节在做整机装配的可视化评审、生产作业指导书制作时都能提供更真实的视觉参考，让生产端的操作人员能够快速识别器件方向，避免反向贴装的生产事故。对于需要做整机跌落仿真的场景，该模型的结构重量、材质属性也可以对应设置，评估跌落过程中屏蔽罩是否会出现形变脱落、焊盘是否会出现开裂风险，提前在结构设计上做对应的加固处理，提升产品的抗跌落可靠性。
