数控设备用以太网信号转接承载板结构

　　在数控加工设备的电控系统搭建过程中，不同功能模块间的以太网信号传输稳定性，直接决定了设备运行过程中指令下发、状态回传的可靠性，不少现场调试时遇到的信号丢包、通讯中断问题，追根溯源往往是转接环节的结构设计没有匹配安装空间与走线需求，这款以太网转接板的结构设计，正是针对这类现场痛点完成的快速建模适配。从实际使用场景来看，这类转接板大多安装在数控机柜内部的导轨旁、或者嵌入式控制模块的侧边，用来实现主控单元与分布式IO模块、马赫数检测传感器等外设之间的以太网线路转接，避免多根网线直接插接在主控端口上造成的线缆弯折应力集中，同时也能规整柜内走线，减少强电线路对通讯信号的干扰。设计过程中没有追求极致的尺寸精度，毕竟这类结构件属于功能性适配件，

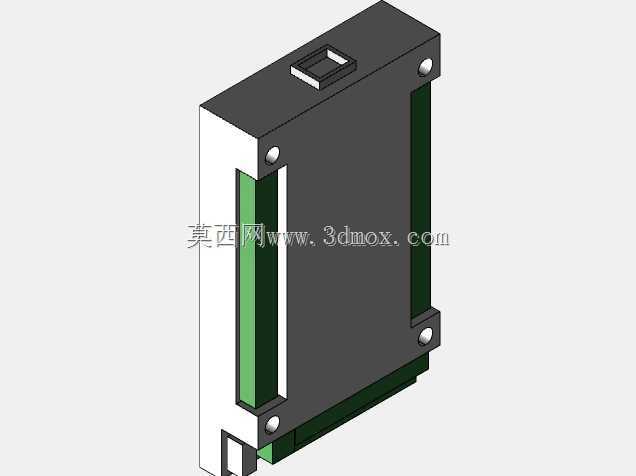

　　核心是满足安装边界的约束，建模时直接通过实物测量获取关键尺寸，优先保证安装孔位的位置度、板体与周边元件的安全间隙，板体采用带侧边加强筋的盒式结构，主体承载面预留了以太网接口的避让槽，四个角位的固定孔采用沉头设计，安装后螺丝头不会突出板体表面，避免和相邻的线路、元件产生刮擦。从安装边界来看，板体整体为薄型长方体结构，厚度控制在较小范围内，能够塞进控制模块与机柜侧壁之间的狭窄空隙，不需要额外占用机柜内的宝贵安装空间，侧边的绿色挡边结构一方面可以对插接的网线接头起到侧向限位作用，避免设备运行过程中振动导致接头松脱，另一方面也能和相邻的电路板之间形成物理隔离，防止意外的短接风险。实际选型使用时，需要注意板体的安装孔距要和现场的安装立柱、

　　或者模块侧边的固定位匹配，这款结构的孔位设计参考了主流数控模块的通用安装间距，不需要额外打孔就能直接固定，接口避让槽的尺寸刚好适配标准RJ45接头的插接深度，网线插好后接头尾部的弯折空间足够，不会因为板体遮挡导致网线弯折半径过小影响使用寿命。不同于高精度的传动类零件，这类信号转接承载件的设计核心是实用性，建模时优先保证功能实现，不需要追求微米级的加工精度，常规的板材切割、简单折弯加工就能满足使用要求，加工成本低，现场适配性强，不管是新设备的电控柜组装，还是老设备的通讯线路改造，都能快速完成安装适配，解决多网线转接时的走线混乱、接头易松脱的问题。在结构细节上，板体边缘做了小尺寸的倒角处理，避免安装时锋利的边角割伤施工人员的手部，

　　也不会划破网线的绝缘层，固定孔周边做了局部的加厚处理，多次拆装螺丝也不会出现孔位开裂的问题，整体结构没有复杂的曲面特征，不管是采用3D打印快速制作样件，还是采用板材切割批量加工，都能快速产出成品，适配现场的改造工期要求。
