带编码器直流伺服电机结构三维设计

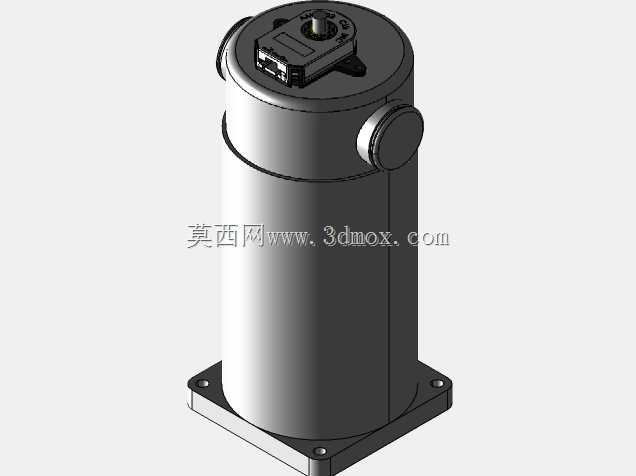

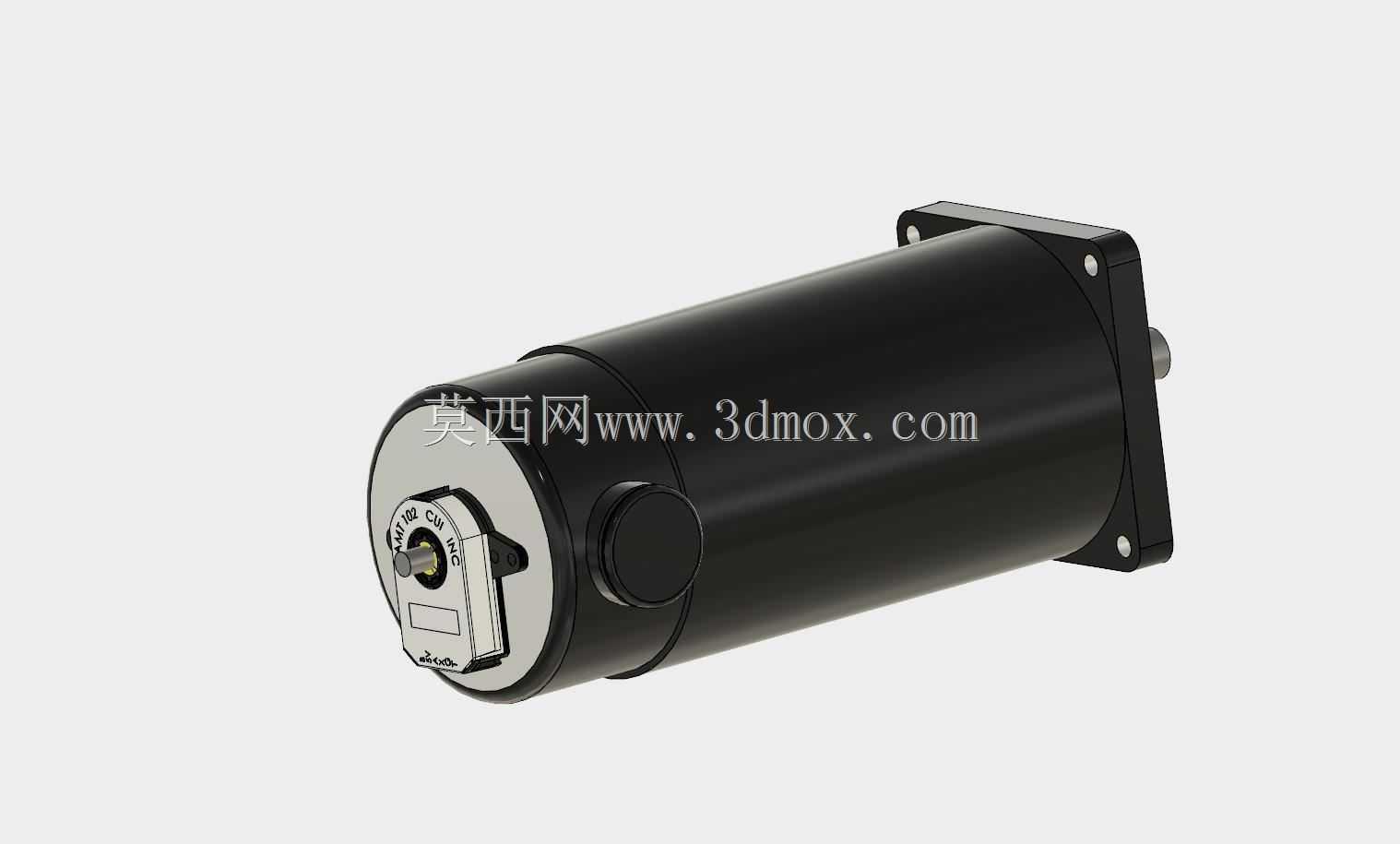

　　在金属拉丝、小型轧机这类对转速稳定性、位置控制精度有严苛要求的加工产线里，驱动单元的响应滞后、转速波动会直接导致线材线径不均、轧件进给偏差，最终拉低整线良品率，这类场景下的驱动选型往往要兼顾扭矩输出密度、位置反馈精度与安装适配性，本次呈现的带集成编码器的伺服驱动结构，正是针对这类连续加工工况做的适配化设计。从结构布局来看，电机本体采用圆柱形密封机壳设计，输出端采用方形法兰安装结构，法兰上预留的四个沉头安装孔可直接与设备安装面板贴合锁付，不需要额外加工转接板，能有效压缩驱动端的安装轴向空间；机壳尾部集成的编码器单元采用端盖嵌入式安装，编码器轴与电机输出轴通过同轴联轴器直连，消除了皮带、齿轮传动带来的反馈间隙，

　　位置反馈延迟控制在极低水平，能满足高速进给时的实时位置修正需求。从功能特性来看，该伺服单元可实现宽范围的转速调节，低速运行时扭矩输出无明显脉动，适配拉丝工序中不同线径线材的牵伸速度匹配需求，也能满足小型轧机轧辊的恒定线速度控制要求；编码器的分辨率适配常规数控系统的位置采集精度，可直接对接主流运动控制器的反馈接口，不需要额外加装信号转换模块，减少了电气柜内的布线复杂度。设计过程中，首先考量的是现场安装的边界约束：不少老旧轧机、拉丝设备的驱动安装位空间局促，因此机壳直径做了紧凑化处理，在保证定子绕组散热面积足够的前提下，尽可能缩小径向尺寸，避免与设备周边的走线架、冷却管路产生干涉；输出轴的轴径、键槽尺寸参考了通用工业伺服的安装规范，

　　可直接适配常规的联轴器、同步带轮连接，用户做旧设备改造时不需要重新加工传动连接件，能缩短设备改造的停机周期。机壳侧面预留的接线航插位置做了凸台防护设计，可避免车间内的切削液、金属粉尘进入接线腔，适配金属加工车间多粉尘、有少量切削液飞溅的工况；编码器端的外盖采用密封胶圈压合结构，能阻挡拉丝过程中产生的金属细屑进入编码器码盘，降低编码器污损导致的反馈故障概率。从实际应用的适配性来看，该结构既可以用于新设备的驱动单元集成，也可作为老旧直流电机升级伺服控制的替换选型，安装孔位与同功率等级的传统直流电机保持了一定的兼容性，用户替换时不需要重新加工设备的安装面板，仅需调整电气控制参数即可完成升级。结构建模过程中，对电机内部的定子、转子、

　　轴承位的配合公差做了符合机械设计手册的参数设定，编码器与轴系的同轴度公差控制在合理范围内，避免高速旋转时编码器轴承受额外径向力导致的寿命缩短；机壳表面的散热筋布局做了优化，沿轴向布置的散热筋可配合设备自带的冷却气流带走绕组热量，长时间额定负载运行时机壳温度控制在绝缘等级允许的范围内，不需要额外加装独立散热风机，进一步降低了驱动单元的整体成本与安装空间占用。针对拉丝、轧机工况下常见的负载突变场景，电机轴系的轴承选型采用了能承受一定径向负载的深沟球轴承搭配推力轴承的组合，可承受线材牵伸、轧件咬入时产生的瞬时轴向与径向冲击，避免轴系窜动导致的输出精度下降。
