工业接线用DB25分接转接板结构设计

　　在工业电气柜布线、测试台架搭建、老旧设备信号转接改造场景里，分接板的作用从来不是简单的线路连通，而是要解决多线并行时的线序规整、信号分流、后期维护查线效率低的实际问题。这款DB25分接板的设计，核心围绕现场布线的实操痛点展开，没有冗余的花哨结构，每一处结构特征都对应现场使用的实际需求。

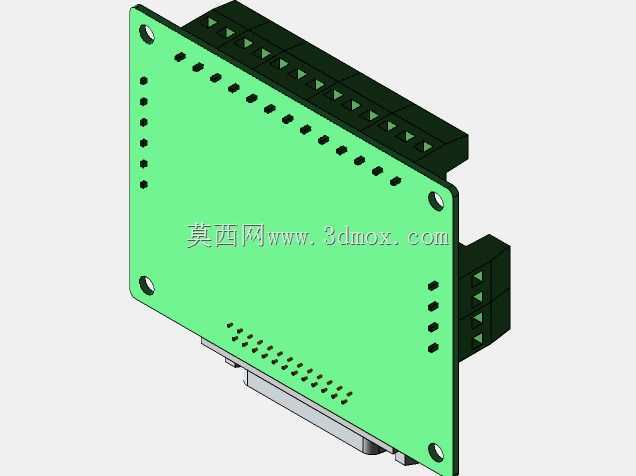

　　从结构布局来看，板体采用矩形环氧基材作为承载主体，四个角位预留了沉头安装孔，安装孔的位置避开了板上所有走线焊盘与端子固定位，安装时不会与板上线路产生干涉，适配M3规格的安装螺丝，既可以直接固定在电气柜的安装梁上，也可以搭配绝缘柱悬空安装，满足不同柜内的绝缘防护要求。板体一侧集成标准DB25公头接口，接口伸出板体的长度经过校核，插入配套母头后不会与板上的接线端子产生空间冲突，接口根部做了加强筋结构，避免频繁插拔导致的焊盘脱落问题，这一点在测试台架这类需要频繁插拔线缆的场景里尤为重要，很多同类产品忽略这个细节，使用三五个月就出现接口松脱、针脚虚接的故障。

　　板体上的接线端子采用螺钉压接式端子排，分两排排布在板体的两个相邻侧边，每个端子对应DB25接口的一个针脚，端子旁预留了丝印位，可标注对应针脚的线号定义，现场接线时不需要反复对照接口针脚图，顺着丝印就能完成接线，大幅降低接错线的概率。端子排的间距设置为5.08mm标准间距，既满足强电信号的爬电距离要求，也适配常用的冷压端子规格，接线时不需要额外加工线鼻子，剥线后直接插入拧紧即可，0.5-2.5平方毫米的单股、多股铜线都能可靠压接，不会出现压不紧、线芯滑脱的问题。

　　设计过程中特意校核了板体的整体外形边界，整体长宽尺寸控制在常规DIN导轨安装附件的适配范围内，除了螺丝固定的方式，也可以额外搭配导轨卡扣安装在35mm标准DIN导轨上，适配现有电气柜的通用安装规范，不需要在柜内额外打孔改造。板体边缘做了圆角处理，没有尖锐的毛刺棱角，安装接线时不会划伤操作人员的手部，也不会刮破线缆的绝缘层。板上的走线采用大宽度铜箔设计，每路信号的载流能力满足工业现场常用的控制信号、低压电源信号传输要求，相邻走线之间的间距满足电气间隙要求，不会出现相邻信号串扰、打火短路的问题。

　　在实际应用中，这类分接板常用来将运动控制卡、数据采集卡引出的DB25接口线缆，分接到各个传感器、执行器的独立线缆上，替代原来直接焊接在DB25插头上的散线接线方式，后期排查故障时，可以直接在端子排上测量各路信号，不需要拆开DB25插头的屏蔽层，查线效率提升数倍。在老旧设备改造场景里，遇到原有DB25接口针脚定义需要重新分配的情况，不需要重新焊接整根线缆，只需要在分接板上调整端子上的接线即可，大幅缩短改造停机时间。板体上预留的固定位还可以根据需求加装屏蔽罩，在强电磁干扰的工业现场，扣合金属屏蔽罩后就能提升信号传输的抗干扰能力，适配伺服驱动、高频信号采集这类对干扰敏感的应用场景。

　　从安装维护的角度考虑，端子排的螺钉方向统一朝向板体外侧，接线时螺丝刀的操作空间充足，不会被相邻的元器件挡住，即使是柜内安装空间比较局促的位置，也能顺利完成接线操作。DB25接口的固定耳与板体安装孔的位置做了错位设计，固定DB25插头的螺丝不会和板体的安装螺丝产生空间冲突，插头上的固定螺丝可以完全拧紧，不会出现插头插紧后无法拧固定螺丝的问题。板体的厚度经过选型验证，既有足够的机械强度，安装拧紧螺丝时不会出现板体弯曲变形，也不会因为过厚导致接口插合不到位，整体重量较轻，不会因为长期震动出现安装位松脱的问题，适配设备运行时存在持续震动的工业现场环境。
