CircutorR2415L谐波抑制用电容器结构

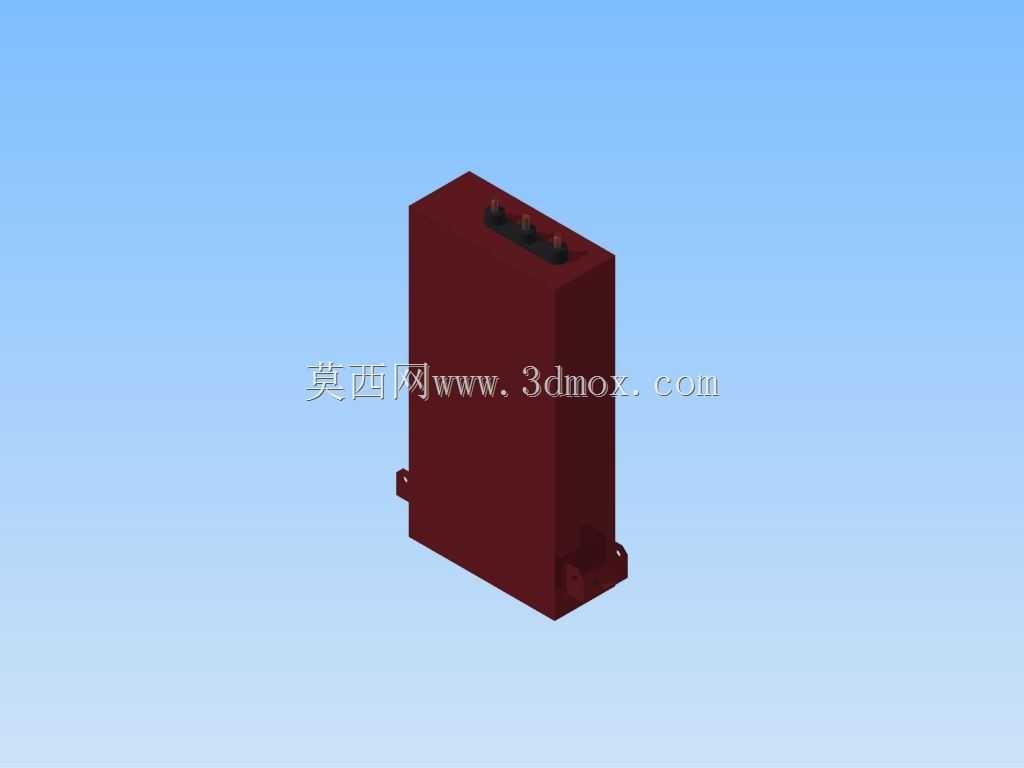

　　在低压配电系统的谐波治理场景中，这类电容器是无源滤波支路的核心组成部件，常与匹配电抗器串联组成调谐回路，针对性吸收电网中3次、5次、7次等特征次谐波电流，避免谐波电流叠加导致的母线电压畸变、变压器附加温升过高、精密计量器件失准等常见工程问题，在工业厂房配电、数据中心供配电、充电桩集群供电等谐波源密集的场景中应用广泛。不同于普通补偿用电容器，该款带谐波抑制功能的电容器在设计时充分考虑了谐波工况下的过流耐受能力，内部芯组采用加厚金属化聚丙烯膜卷制，端面喷锌层的接触电阻控制在毫欧级，能长期承受1.3倍额定电流的谐波过流而不出现热击穿，外壳采用阻燃型环氧树脂灌封，侧边预留的安装支耳带有标准安装孔位，可直接固定在柜内安装梁上，

　　不需要额外定制安装支架，支耳的孔位间距匹配主流低压滤波柜的安装模数，能和同系列的电抗器、熔断器、热继电器等器件直接并排安装，柜内布线时三相接线端子的朝向统一朝上，一次线缆的弯曲半径预留充足，不会出现线缆过度弯折导致的绝缘层破损问题。从结构设计的角度看，该电容器的三维建模完全参照实物的安装边界搭建，外壳的棱角做了R2的圆角处理，避免安装过程中尖角划伤操作人员或线缆绝缘层，顶部的三个接线端子的间距满足电气安全间隙要求，不同相端子之间的爬电距离符合低压电器的相关规范，建模时还原了端子处的压线板结构，选型人员可以直接在装配环境中模拟接线端子的压线范围，匹配对应线径的铜鼻子型号，不需要反复核对二维图纸的端子尺寸。在做低压柜的三维布线设计时，

　　这个模型可以直接导入柜内装配体，提前核对电容器与周边电抗器、母排、柜门的安全距离，尤其是电容器顶部的接线空间，要预留足够的操作空间方便后期运维时的接线与检修，避免出现柜内器件装配完成后接线工具无法操作的问题。模型还原了外壳底部的接地螺栓位置，设计时可以直接在接地螺栓与柜内接地排之间绘制接地线缆，保证接地路径的连续性，符合配电设备的接地规范。不同于通用型电容器的建模，这个模型的尺寸精度完全匹配实物的公差范围，安装支耳的厚度、孔位的相对位置、外壳的整体高度都和实物一致，在做柜内布局时不需要额外调整器件的安装位置，能直接用于生成BOM清单与安装指导文件。在谐波治理方案的前期选型阶段，设计人员可以将该模型直接放入配电系统的三维布局中，

　　模拟不同安装位置下的柜内温升情况，结合电容器的散热需求预留对应的通风通道，因为电容器在谐波工况下的发热量比普通补偿电容高30%左右，建模时还原了外壳的散热筋结构，能帮助设计人员判断通风路径是否能覆盖电容器的主要散热面，避免后期运行时出现电容过热鼓包的问题。另外，模型的外形尺寸完全匹配同规格产品的安装尺寸，在旧柜改造项目中，可以直接替换原有故障电容器，不需要重新在柜内安装梁上打孔，能大幅缩短现场改造的施工周期，减少停电时间。
