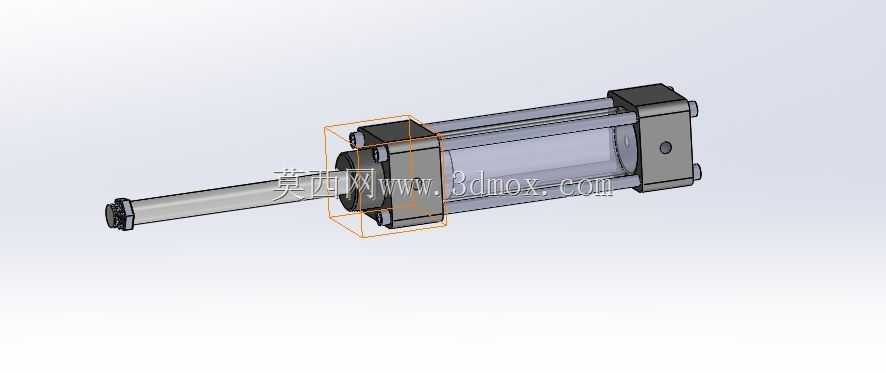

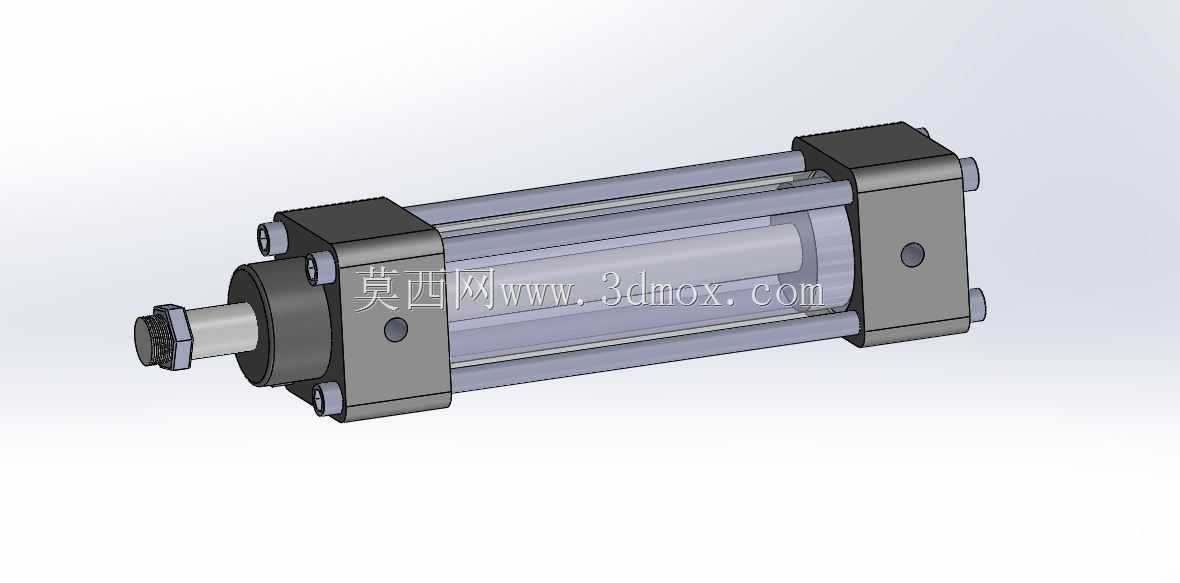

缸径32mm行程100mm标准拉杆式气缸

　　在自动化生产线、工装夹具、轻工包装、电子装配等大量需要直线往复动作的工业场景里，这类拉杆式标准气缸是应用普及率极高的气动执行部件，它依靠压缩空气作为动力源，将气体的压力能转化为活塞杆的直线机械能，相比液压执行元件，它具备动作响应快、介质清洁无油污泄漏风险、运维成本低、动作速度调节便捷的特点，在负载不超过额定输出力的工况下，是直线驱动机构的首选元件之一。这款气缸的缸径设定为32mm，对应额定工作压力0.5MPa时，理论输出推力约为400N左右，回程拉力因为活塞杆占用了部分活塞作用面积，数值略低于推力，能够覆盖绝大多数轻负载的推压、顶升、夹紧、移位工位需求，比如流水线工件到位后的挡停、工装夹具的工件压紧、小型物料的短距离推送、

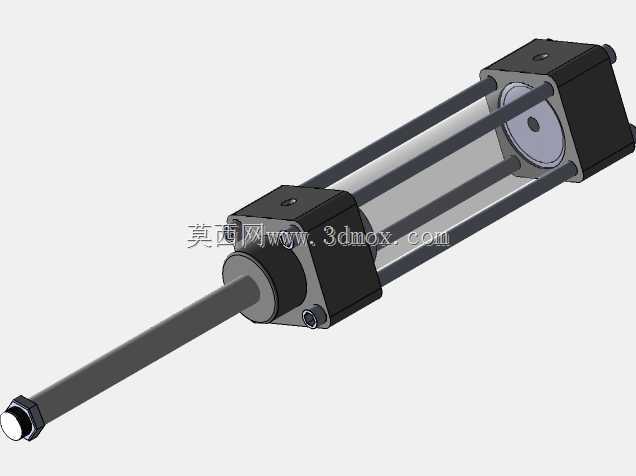

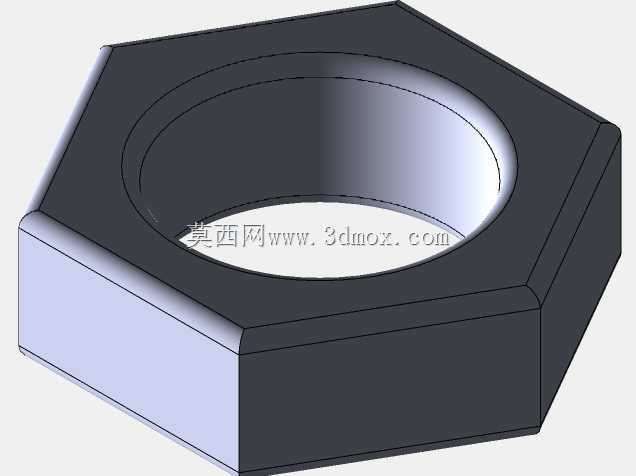

　　检测工位的探头进给等场景都能适配。100mm的行程参数，是自动化设备里非常常用的行程规格，既可以满足多数短行程动作的需求，也不会因为行程过长导致活塞杆刚性不足、动作时出现杆体弯曲或者爬行的问题。从结构设计来看，这款气缸采用经典的四拉杆锁紧结构，两端的端盖通过四根对称布置的拉杆拉紧固定，这种结构的优势非常明显，首先是装配和拆解维护十分便捷，当缸筒内壁的密封件出现磨损需要更换时，只需要拆下拉杆两端的锁紧螺母，就能将端盖、活塞、活塞杆整体从缸筒中抽出，不需要复杂的专用工具，日常运维的效率很高；其次拉杆结构的缸体刚性更好，在工作压力出现小幅波动或者存在轻微侧向负载时，缸筒和端盖的连接位置不容易出现变形漏气的问题，

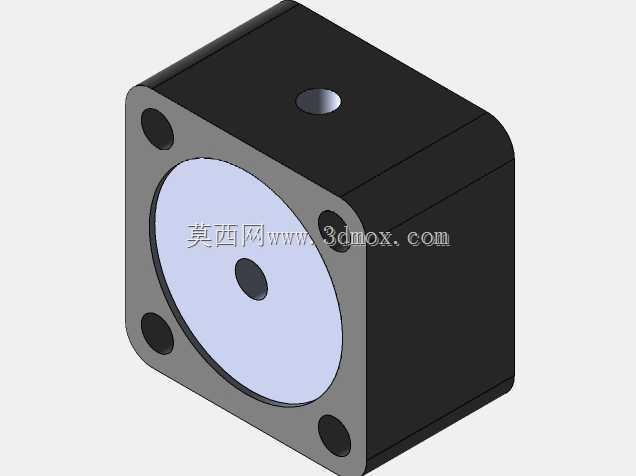

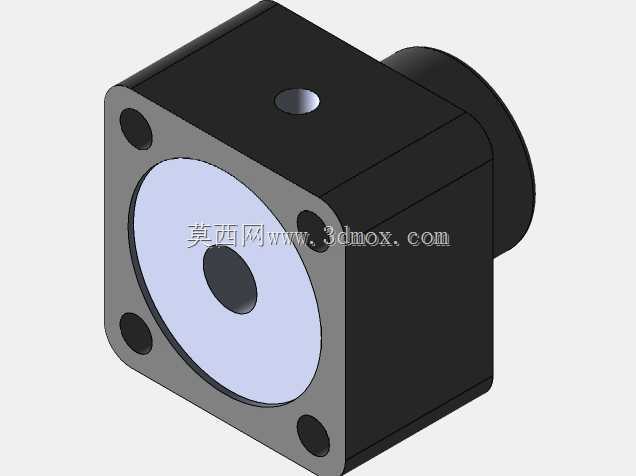

　　相比卡簧式端盖固定的轻型气缸，它的抗负载冲击能力更强，适合在有频繁往复动作、存在小幅振动的工位长期运行。外形与安装边界方面，这款气缸的端盖采用方形结构，支持多种安装方式，既可以通过端盖上的安装孔直接做轴向固定，也可以搭配脚架、法兰、中间耳轴等安装附件，适配不同的设备安装空间要求；活塞杆的伸出端采用标准外螺纹设计，能够直接连接浮动接头、推板、压头等执行端配件，不需要额外做转接加工，和行业内同规格标准气缸的安装尺寸完全兼容，在旧设备维护替换时，可以直接完成安装互换，不需要对原有设备的安装位做二次修改。设计过程中，活塞位置的双向密封结构做了针对性优化，密封件采用低摩擦阻力的耐磨材质，既可以保证活塞前后腔的密封性能，避免窜气导致的推力不足、

　　动作迟缓问题，也能降低活塞往复运动时的摩擦阻力，减少长时间运行后的密封件磨损量，延长气缸的整体使用寿命；缸筒内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，活塞上的导向环可以保证活塞运动时始终和缸筒保持同轴，避免出现偏磨导致的漏气问题；两端的端盖位置设置了缓冲调节结构，当活塞运行到行程端点位置时，缓冲柱塞会提前封闭排气通道，通过节流排气的方式降低活塞对端盖的冲击力，减少气缸高速动作时的端点撞击噪音，同时也能避免长期撞击导致的端盖松动、零件损坏问题。在实际选型应用时，需要注意根据实际负载大小、动作速度要求、安装空间限制匹配对应的参数，这款32缸径100行程的气缸，适合在0.1-0.8MPa的压缩空气压力范围内工作，气源需要经过过滤处理，避免杂质进入缸筒内部划伤密封件和缸壁，侧向负载不能超过额定允许值，如果存在较大侧向力的工况，需要额外搭配导向机构，避免活塞杆承受径向力导致弯曲、密封件偏磨漏气。这类标准气缸的三维建模过程中，需要严格把控各个配合位置的尺寸公差，比如缸筒和端盖的配合公差、活塞杆和前端盖导向套的配合公差、活塞和缸筒的间隙值，这些尺寸直接影响气缸最终的装配可行性和实际运行性能，建模时需要还原所有的密封槽、安装孔、拉杆过孔的细节，保证模型可以直接用于虚拟装配验证、设备布局干涉检查，也能为后续的安装板设计、附件选型提供准确的尺寸参考。
