气动旋转夹持执行机构结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:460922
  • 气动旋转夹持执行机构结构设计
  • 气动旋转夹持执行机构结构设计
  • 气动旋转夹持执行机构结构设计
  • 气动旋转夹持执行机构结构设计
  • 气动旋转夹持执行机构结构设计
  • 气动旋转夹持执行机构结构设计
  • 气动旋转夹持执行机构结构设计

  在自动化装配、小件分拣、工位转序这类需要频繁完成工件抓取与角度调整的生产场景里,这类集成旋转功能的气动夹持部件是替代人工上下料、完成工序间工件姿态切换的核心执行端元件,相比纯直线开合的普通气动夹爪,它省去了额外搭配旋转气缸、转接法兰的安装冗余,能在紧凑的安装空间内同时完成夹爪开合与周向旋转两个动作,大幅缩减末端执行机构的整体体积。

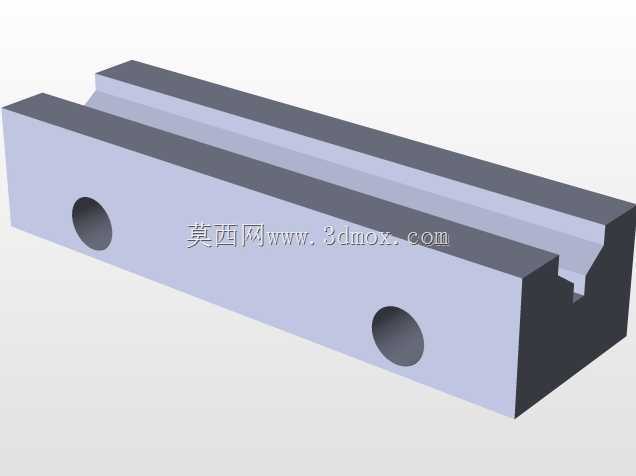

  从实际工况适配来看,这类夹持器的夹指采用分叉式V型对中结构,开合行程覆盖小尺寸轴类、薄片类、小型异型件的夹持范围,夹指接触面预留了安装防滑垫片、定制仿形夹头的螺纹孔位,可根据被夹持工件的外形、材质更换适配夹头,避免硬接触划伤工件表面,也能提升夹持异形工件时的贴合度,防止高速旋转过程中工件出现松脱偏移。其旋转功能的驱动与夹爪开合的气路做了集成式布局,缸体侧面预留的气路接口可直接对接设备气源,无需在旋转端额外布设拖链,避免旋转动作过程中气路管线发生缠绕,适配360度以内任意角度的旋转定位需求,可配合设备的电磁阀组完成不同角度的工位切换,比如在装配工位将抓取的工件旋转90度完成侧面孔位对接,在检测工位旋转180度完成工件正反面的外观检测。

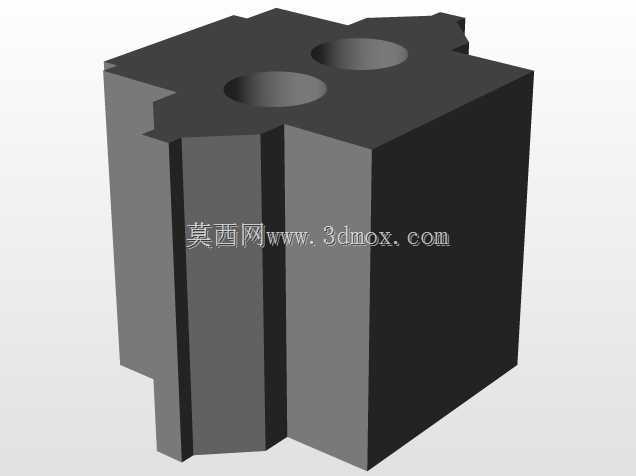

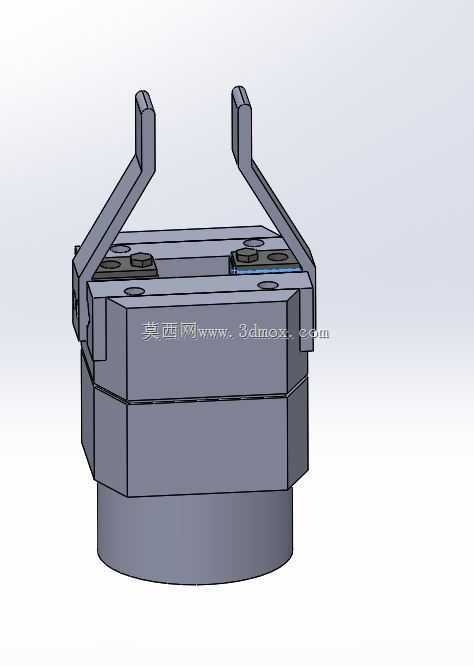

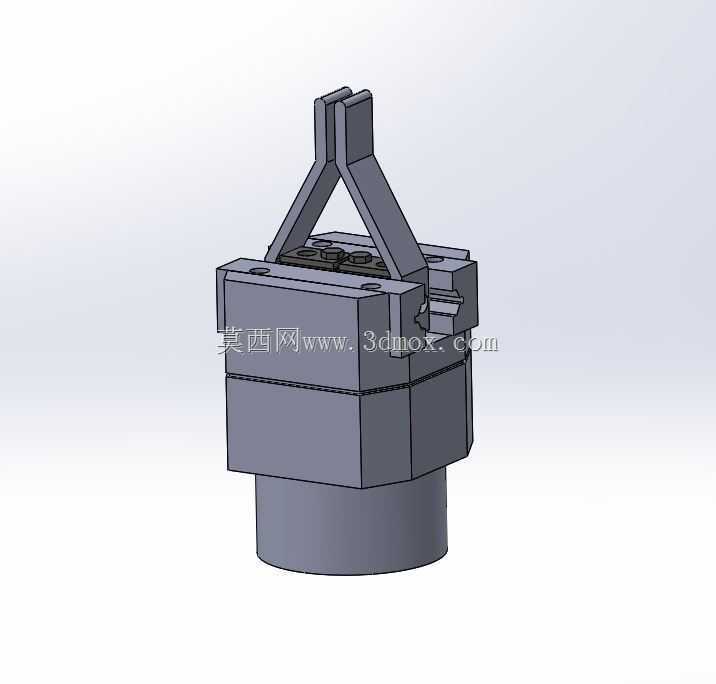

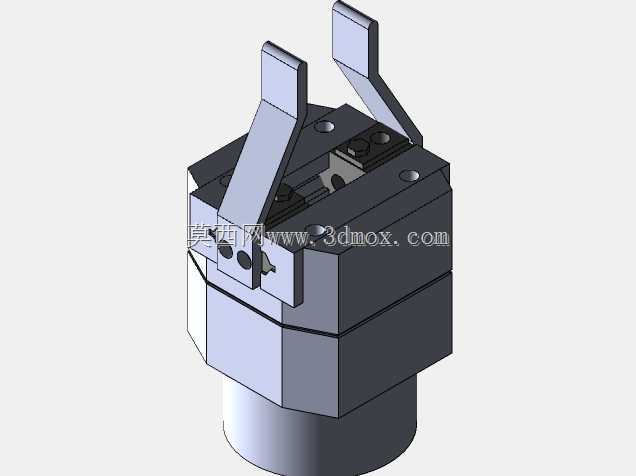

  设计层面上,整个部件采用分层式堆叠结构,最底部为旋转驱动的缸体段,中间层为夹爪开合的活塞腔段,顶部为夹指安装的动力输出段,各段之间采用止口定位加螺栓锁紧的连接方式,既保证了各段的同轴度公差,也方便后期拆解维护密封件、更换磨损的夹指组件。缸体外部的安装法兰采用方形结构,四个角预留了沉头安装孔,可直接固定在设备的安装立板、机械手末端法兰或者直线滑台的滑座上,安装时无需额外设计转接支架,法兰面的定位止口可保证夹持器与安装基面的垂直度,避免夹指开合、旋转过程中出现偏摆,影响夹持精度。

  从安装边界来看,缸体主体的外轮廓为等径方形结构,底部旋转进气段为圆柱形结构,整体安装占用的平面尺寸远小于同规格“旋转气缸加普通夹爪”的组合方案,在多工位排布的自动化设备里,能缩小相邻执行机构的安装间距,提升设备的工位排布密度。夹指处于完全闭合状态时,整体外伸高度控制在合理范围内,旋转过程中夹指的最大回转半径不会超出缸体方形法兰的外轮廓,避免相邻工位的部件发生运动干涉,设计选型时只要保证安装基面到工件待抓取位置的距离匹配夹指的伸出长度,同时预留出夹指开合的行程空间即可,不需要额外核算旋转过程的避障边界。

  在功能特性上,夹爪的开合动作与旋转动作可独立控制,也可通过气路逻辑实现联动,比如在夹爪完全夹紧工件后再触发旋转动作,避免工件未夹紧就转动导致的掉落风险,旋转到位后夹爪可保持夹持压力,配合设备完成压装、检测、锁附等工序动作,工序完成后夹爪松开工件,再复位旋转角度回到初始待料位置。缸体内部的活塞密封采用耐磨橡胶材质,可适配常规工厂气源的干燥压缩空气,在常规的节拍下能保证长期运行的密封性,不会出现漏气导致的夹持力不足、旋转扭矩不够的问题,夹指的开合导向采用内置式导轨结构,开合过程中夹指不会出现侧向晃动,保证重复夹持的位置精度,满足自动化生产中对工件重复定位的公差要求。
