磁耦式长行程无杆气缸三维结构

　　在自动化生产线的长行程直线驱化工位，常规带活塞杆气缸往往会因为杆伸出长度过大，出现刚性不足、活塞杆下垂、占用安装空间冗余的问题，这也是不少设备布局阶段容易踩的选型坑，而无杆气缸的结构逻辑刚好能规避这类问题——它将活塞的运动直接通过磁耦或者机械耦合的方式传递给外部滑台，整根缸体全程没有外伸的运动杆，相同行程下安装长度比常规气缸缩短近一半，很适合用在分拣线移载、包装设备横向往复推送、锂电卷绕设备的极片走位、注塑机取件机械手的水平行走轴这类对安装空间有严格限制的工位。

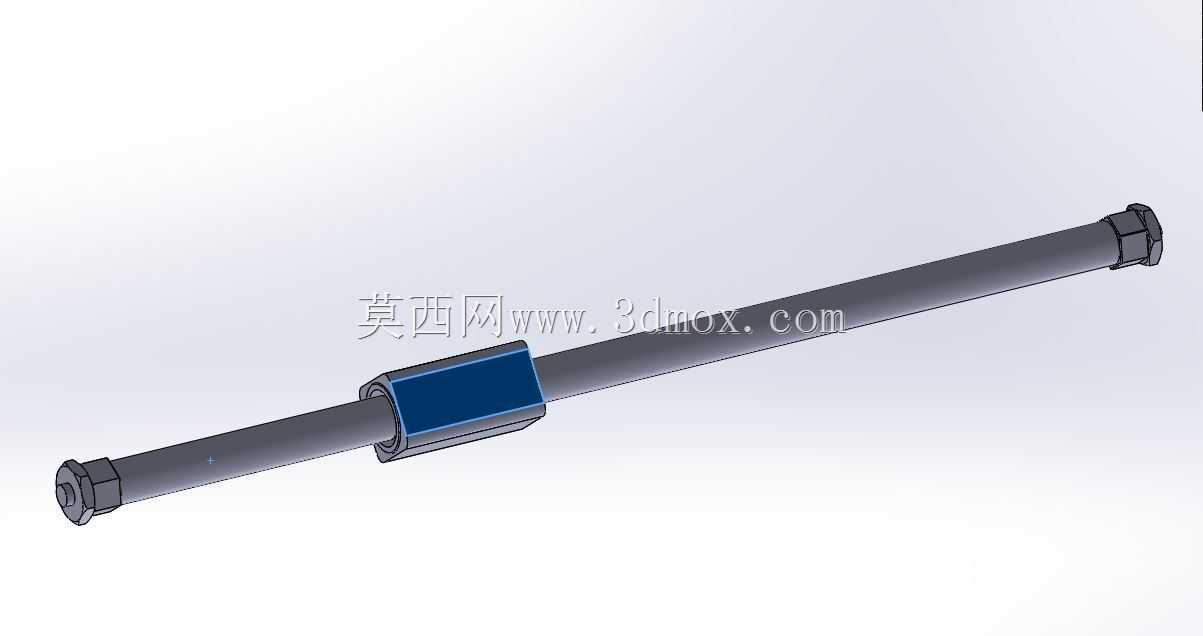

　　这次建模的这款磁耦式无杆气缸，整体采用光滑圆柱缸筒结构，两端配置端盖做密封与行程限位，外部滑台套在缸筒外侧，和内部活塞通过强磁环实现非接触式的动力传递，没有机械连接的缝隙，也就不存在杆密封件长期往复磨损导致的漏气问题，日常维护只需要定期清理缸筒外壁的粉尘碎屑，避免杂质被滑台带进去刮伤磁环和缸壁即可。设计阶段首先要确认的是安装边界，这类气缸的安装方式主要分两种，一种是缸筒端部直接通过螺纹孔锁在设备立板上，另一种是通过缸筒配套的安装支架做底部支撑，长行程工况下如果只做两端固定，缸筒在高速运动时会出现中部挠曲，所以超过1米行程的应用场景，必须每隔400-500mm增加一个浮动支撑座，避免滑台高速运行时出现卡顿、磁耦脱耦的问题。

　　从结构细节来看，滑台的安装面做了标准的螺纹孔阵列，方便直接固定负载连接板，孔位间距和同规格的线性导轨滑块安装尺寸做了兼容，部分工况下可以直接替代短行程的导轨滑台，不需要额外加导向件；如果是侧向负载偏大的场景，滑台两侧可以加装外置的线性导轨做辅助导向，避免磁环承受过大的偏载导致退磁或者耦合失效。缸筒内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.4以内，保证活塞上的密封件运动时阻力均匀，不会出现低速爬行的问题，两端端盖内部设置了可调缓冲针阀，活塞运动到行程末端时，会通过端盖处的缓冲腔截留空气实现软着陆，不需要额外加装外置液压缓冲器，就能降低末端冲击噪音，也能避免硬碰撞导致的磁环碎裂、端盖密封失效问题。

　　建模过程中需要重点关注几个配合尺寸的公差：首先是缸筒的外径公差，因为滑台内部的磁环和缸筒外壁之间的间隙直接影响耦合力大小，间隙过大会导致磁吸力不足，带负载时容易出现滑台和活塞脱耦，间隙过小则会增大运动阻力，加快耐磨环的磨损；其次是滑台安装面和缸筒轴线的平行度，这个公差如果超差，负载安装后会给滑台带来持续的侧向力矩，长期运行会导致耐磨环偏磨，出现漏气、运动卡顿的问题；另外两端端盖的进气孔位置做了标准化的G1/8螺纹接口，和常规气动管路的快插接头完全兼容，不需要额外做转接头，气路布局时可以根据设备的走线方向选择从端部或者侧面进气，适配不同的安装空间。

　　实际选型应用时，还要结合现场的供气压力、负载重量、运行速度来确认缸径参数，这款结构的气缸在0.5MPa供气压力下，不同缸径对应的理论推力从几十牛到上千牛不等，滑台的最大允许运动速度可以达到1.5m/s，比常规带杆气缸的运行速度上限更高，很适合高速移载的工位；需要注意的是磁耦式结构不适合用在有强磁场干扰的工况，比如焊接工位附近，强外磁场会削弱活塞和滑台之间的磁耦合力，容易出现丢步、滑台窜动的问题，这类场景就要换成机械接触式的无杆气缸结构。另外在垂直安装使用时，必须要在气路中加装气控单向阀，避免断气时滑台带着负载下坠，引发设备或者人员安全问题，同时要根据垂直负载的重量，将供气压力上调10%-15%，抵消负载自重带来的推力损耗。
