双摆臂式气动夹持执行机构结构

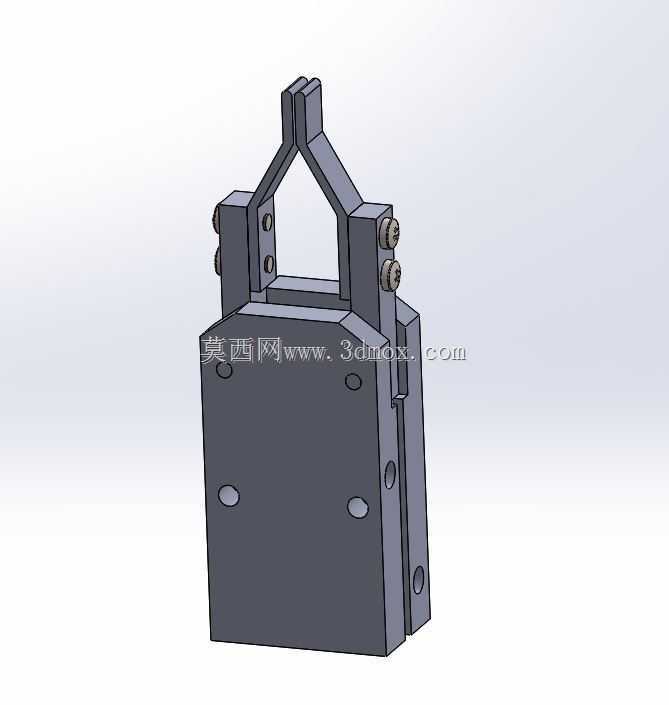

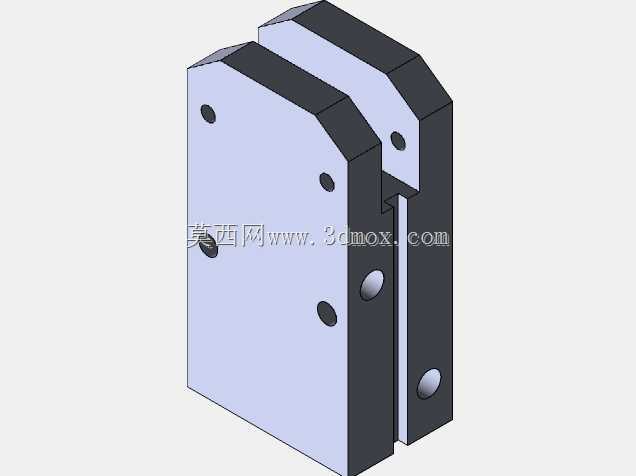

　　在轻工装配、电子元器件分拣、小型工件上下料的产线工位里，这类双摆臂气动夹持器是替代人工取放件的核心执行末端，相比单臂夹指，双侧同步摆臂的结构能在夹持薄型片状、异形小零件时提供更均衡的压合力，避免单侧施力导致的工件偏移、弹飞问题，尤其适配PCB板边夹持、小型冲压件转运、注塑件水口取件这类对夹持对位精度有要求的场景。从结构设计逻辑来看，主体采用立式方块式基座作为承载核心，所有气动驱动腔、摆臂转轴、复位弹性件都集成在基座内部，没有外露的气管走线槽或者突兀的外接驱动模块，整体外轮廓规整，安装面设置在基座背面与底面两个方向，预留的沉头安装孔位可以适配两种安装姿态：背面锁附时可作为水平伸缩轴的末端执行器，底面锁附则能适配垂直升降取料的工位布局，

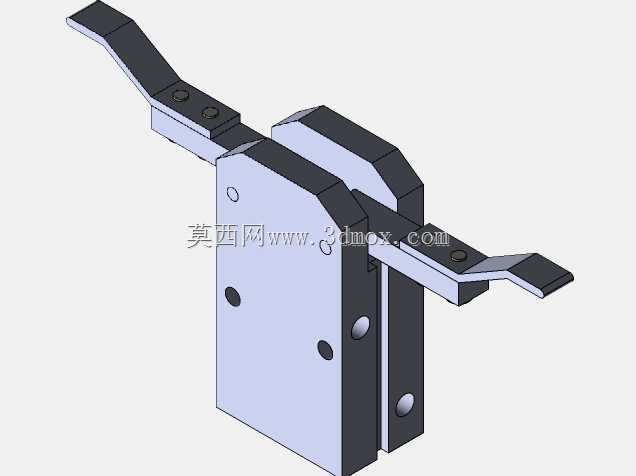

　　安装孔的孔距公差按IT7级控制，能直接匹配市面上主流的直线滑台、SCARA机器人末端法兰的安装孔位，不需要额外做转接板加工。两侧的摆臂夹持端做了加长平直延伸设计，臂身的厚度控制在较薄的尺寸区间，能伸入狭窄的工装卡槽、料盘格位里完成取件，不会和周边的工装定位块产生干涉；摆臂和基座连接的转轴位置采用了耐磨衬套嵌装设计，长期往复摆动不会出现转轴旷量，夹持端的平面做了细滚花防滑处理，接触工件时能提供足够的静摩擦力，不需要额外粘贴防滑胶皮就能稳定夹持表面光滑的塑料件、金属薄片。驱动逻辑上采用内置活塞双向驱动的结构，压缩空气通入后活塞同步推动两侧摆臂绕转轴做对向摆动，断气状态下内置的复位弹簧会带动摆臂自动张开，不需要额外设置复位气路，

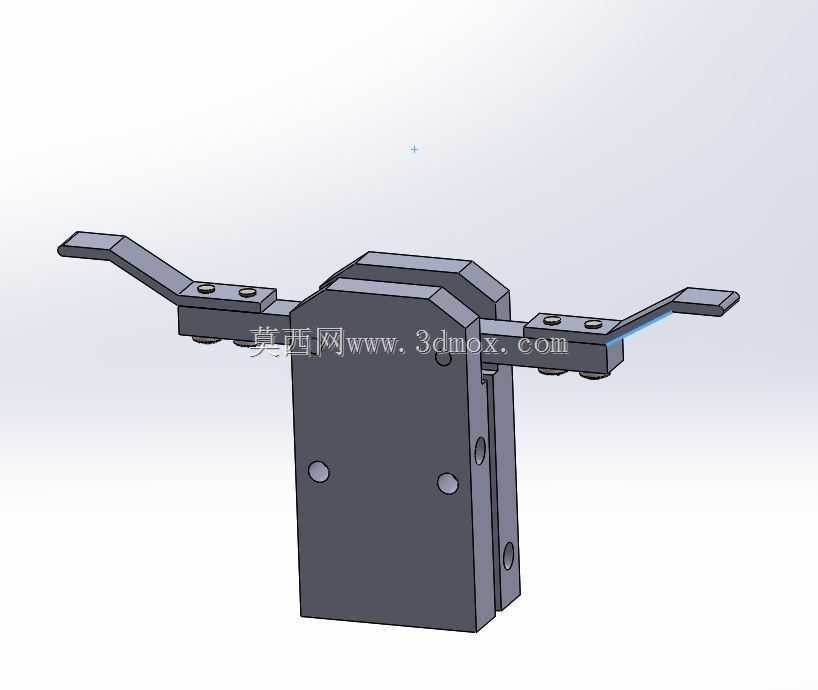

　　气路接口设置在基座的侧端面，接口规格采用通用的M5快插接口规格，现场接气时不需要做特殊转接头，能直接对接工厂常规的气动回路。设计过程中特意控制了整体的重量，基座主体采用硬质阳极氧化铝合金材质，摆臂部分采用高强度合金钢冲压成型，整体重量控制在较轻的区间，不会给搭载的直线模组、机器人末端带来过大的负载负担，适配高速往复运动的产线节拍，每分钟可以完成60次以上的开合夹持动作，不会因为惯量过大导致模组定位精度下降。夹持行程的设计覆盖了常见小型工件的尺寸范围，张开状态下两个摆臂末端的间距可以满足最大80mm宽度工件的取放需求，闭合状态下的最小夹持尺寸可以到5mm，能兼容多规格小零件的混线生产需求，不需要频繁更换夹爪末端。

　　基座侧面预留的多个销孔是用来安装磁性开关的，通过检测内部活塞的位置就能输出夹爪张开、闭合到位的信号，直接接入设备的PLC控制系统，不需要额外加装外置的行程检测传感器，简化了现场的接线调试流程。在实际使用场景里，这类夹持器既可以单独安装在小型气动滑台上完成固定工位的工件取放，也可以成组安装在多工位转盘的周边，配合转盘的分度动作完成工件在不同工序间的转运，比如在小型五金件的铆接工位，夹爪夹持工件送到铆接头下方，到位后保持夹持状态直到铆接完成再松开放料，整个过程的夹持力稳定，不会因为铆接的冲击力导致工件移位。和传统的平行夹爪相比，这种摆臂式结构的开合动作轨迹是弧线运动，在料盘里工件排布紧密的场景下，摆臂张开后抬升的轨迹不会刮蹭到相邻的工件，对料盘的格位间距要求更低，能提升料盘的工件排布密度，减少换料频次。结构的密封设计采用了多层O型圈密封，驱动腔的密封件选用耐磨损的丁腈橡胶材质，可以在常规车间的粉尘、少量切削油雾的环境下长期稳定工作，不需要频繁拆解更换密封件，日常维护只需要定期在气路入口加装油雾器做润滑，就能保证长期的动作顺畅。
