32mm缸径25mm行程薄型气缸结构

　　在自动化产线的工装夹具工位、小型装配设备的压紧机构、电子元器件的测试治具里，这类薄型气缸的出镜率一直很高，相比标准拉杆气缸，它的轴向尺寸压缩了近40%，对于安装空间局促、不需要长行程输出的场景，能大幅降低设备整体的布局冗余。很多做桌面型自动化设备的结构工程师在选型时，最先考虑的就是这类紧凑型气缸，毕竟设备的台面板空间寸土寸金，每省出十毫米的轴向空间，就能给走线、传感器安装留出更多余量。

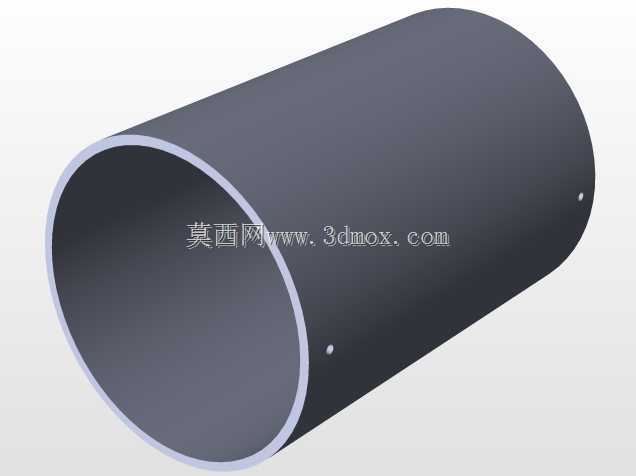

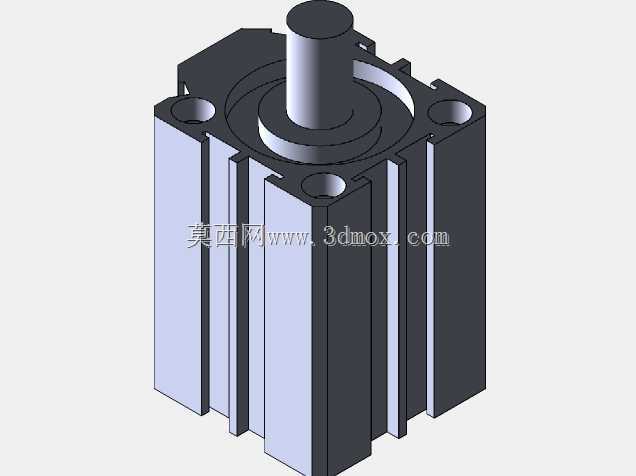

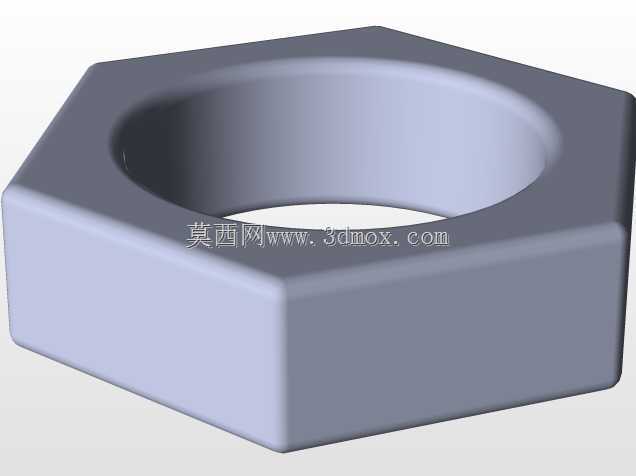

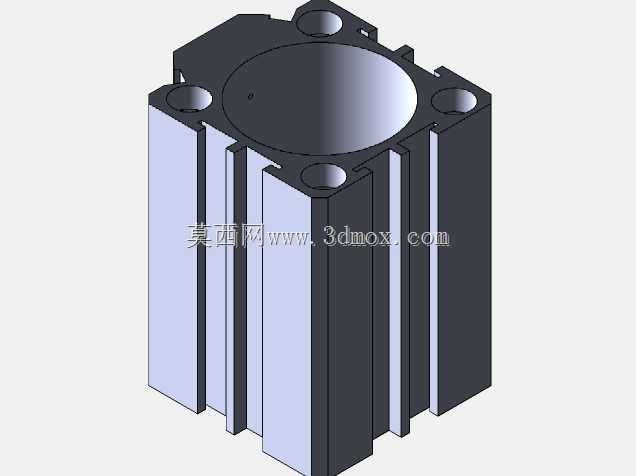

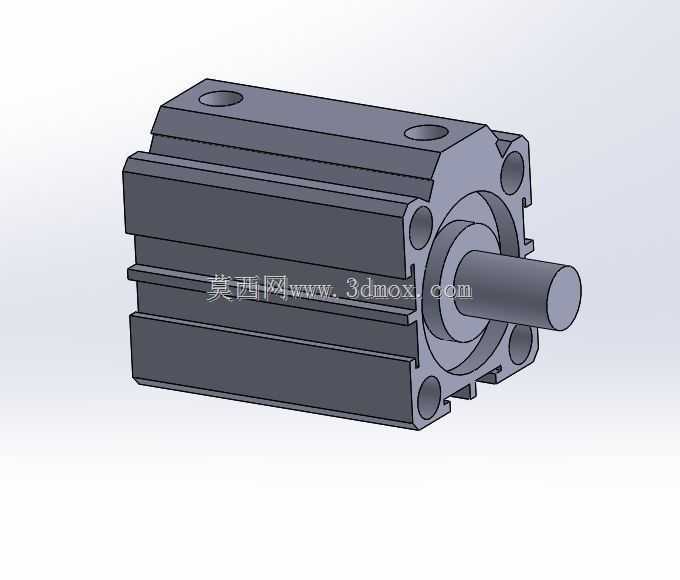

　　从结构设计上看，这款气缸采用了方形缸体的一体化设计，缸体四个角预留了通孔安装位，不需要额外的安装附件，直接通过螺栓就能从正面或者背面锁附在设备安装板上，安装公差容错率比螺纹安装的气缸更高，现场装配的时候不需要反复调整同轴度，只要安装面的平面度达到0.1mm以内，就能保证活塞杆运行顺畅，不会出现卡滞、爬行的问题。缸体侧面的多条散热槽不是装饰结构，气缸在高频往复动作的时候，压缩空气做功产生的热量能通过这些槽道快速散出，连续运行工况下缸体表面温度不会过高，能延长密封件的使用寿命。

　　这款气缸的缸径为32mm，在0.5MPa的标准工作气压下，理论输出推力能达到400N左右，足够应对大多数工装压紧、小件推料、工位顶升的负载需求，25mm的行程刚好覆盖短距离动作的工况，比如夹具的开合行程、产品的定位顶升行程，不会因为行程过长导致气缸伸出时刚性不足。活塞杆采用了硬质氧化处理的合金钢材，表面粗糙度控制在Ra0.8以下，和前端盖的防尘圈、密封圈配合的时候，摩擦阻力小，长期运行不会出现活塞杆拉伤导致的漏气问题。前端盖的导向部分做了加长铜套设计，比普通薄型气缸的导向长度多了3mm，能承受一定的侧向负载，在推料的时候如果工件位置有轻微偏移，也不会因为侧向力导致活塞杆弯曲，降低了现场的故障概率。

　　做三维建模的时候，要特别注意安装边界的尺寸核对：四个安装孔的中心距、通孔的直径、活塞杆伸出的最大长度、进气孔的螺纹规格，这些尺寸直接影响后续设备装配的干涉检查，很多新手工程师在调用标准件模型的时候，容易忽略进气口的突出尺寸，最后装的时候发现气管接头和旁边的安装板干涉，不得不重新改孔位。另外缸体的外形棱角都做了R0.5的倒角处理，建模的时候不要做成尖锐直角，既符合实际加工的工艺要求，也能避免装配的时候划伤操作人员。

　　在实际应用中，这类气缸通常配合磁性开关使用，缸体侧面预留的传感器安装槽，可以直接卡入磁性开关，不需要额外做安装支架，调整行程位置的时候只需要松开开关的紧固螺丝，滑动到需要的位置锁紧就行，比外置传感器的安装方式节省了大量调试时间。气口采用了内螺纹设计，适配标准的快插接头，接管的时候不需要额外的转接头，现场装配效率很高。密封结构采用了双向唇形密封圈，动密封阻力小，静态密封保压性能好，在保压工位上使用的时候，不会因为内泄漏导致工件压紧力不足，出现定位偏移的问题。

　　很多做非标设备的工程师在设计紧凑工位的时候，会优先选用这类薄型气缸，一方面是它的安装方式灵活，既可以正面安装也可以背面埋入安装，埋入安装的时候缸体可以嵌到安装板的沉槽里，进一步节省轴向空间；另一方面它的结构成熟，市面上同规格的产品互换性很强，后期维护更换的时候不需要修改安装孔位，直接替换就能使用，降低了设备的维护成本。在设计治具的时候，要注意气缸的出力余量，通常选型的时候会留30%的出力余量，避免气压波动的时候出力不足，比如需要300N的压紧力，就选0.5MPa下出力400N左右的32mm缸径气缸，刚好匹配这个需求，不会因为缸径选太大导致气缸体积浪费，也不会因为缸径太小导致出力不够。

　　建模过程中还要注意活塞杆的伸出极限位置和缩回极限位置的模拟，在做运动仿真的时候，要检查活塞杆伸出到最大行程时，和周围的夹具、工件有没有干涉，缩回的时候有没有和缸体后端的结构碰撞。另外缸体的材质通常采用铝合金压铸成型，重量比钢制气缸轻很多，在移动工位上使用的时候，能降低移动负载的重量，减少驱动电机的功率选型，比如在滑台末端安装气缸做压紧动作，轻量化的气缸能让滑台的加减速性能更好，缩短工位的动作节拍。
