多向连接球头空间框架支撑构件

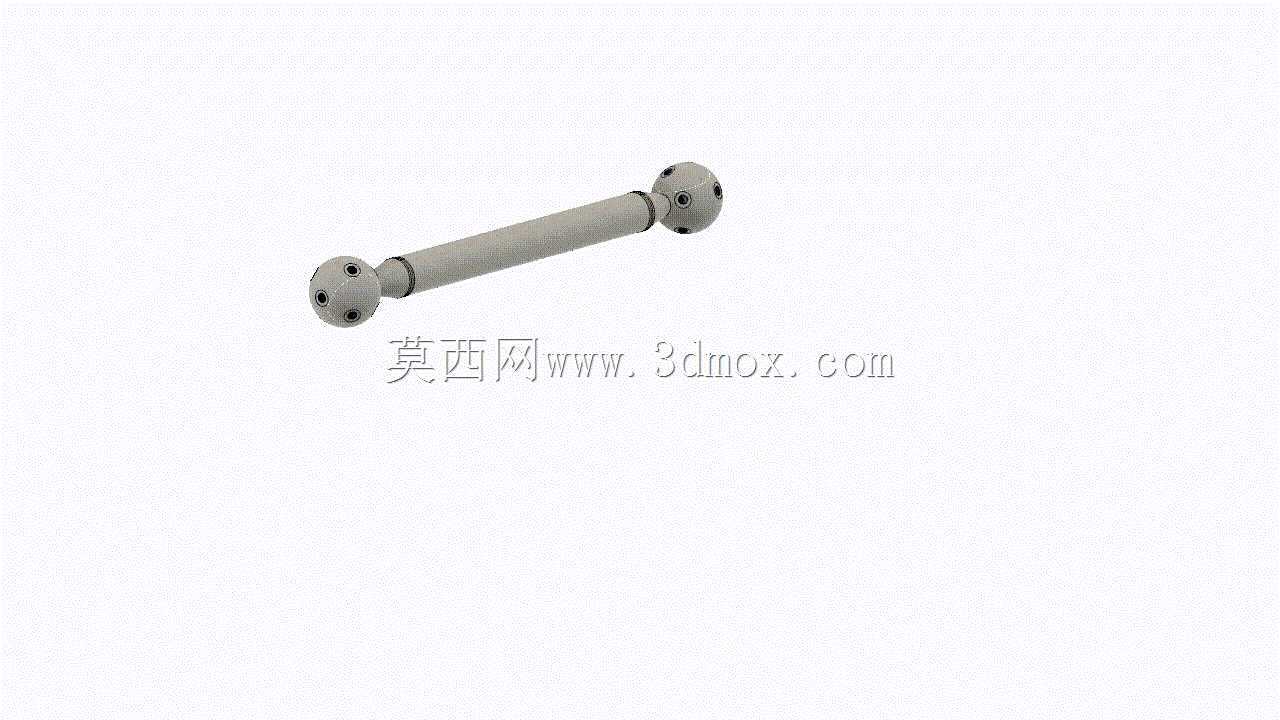

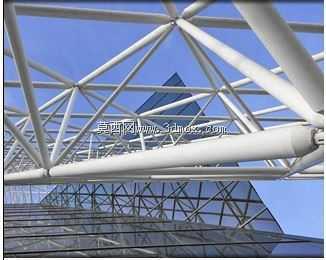

　　在大跨度场馆屋面、装配式临时展架、工业设备操作平台、模块化管线支架这类需要分散荷载、适配多方向受力的场景里，这类带多向安装孔的球头支撑构件是空间框架系统的核心节点部件。区别于传统焊接式桁架节点，这种球头节点不需要在现场做大量焊接作业，所有杆件都可以通过端部的螺栓结构与球头预留的孔位完成锁紧固定，能大幅缩短现场安装的周期，也能避免焊接应力带来的结构变形问题。从结构受力逻辑来看，球形的节点本体可以让来自不同方向的杆件荷载均匀传递到球心位置，不会出现传统角码节点那样的应力集中区域，哪怕是承受交变荷载或者轻微地震作用，节点的受力状态也能保持稳定，不会因为局部应力过大出现开裂或者失效的情况。设计这类构件的时候，

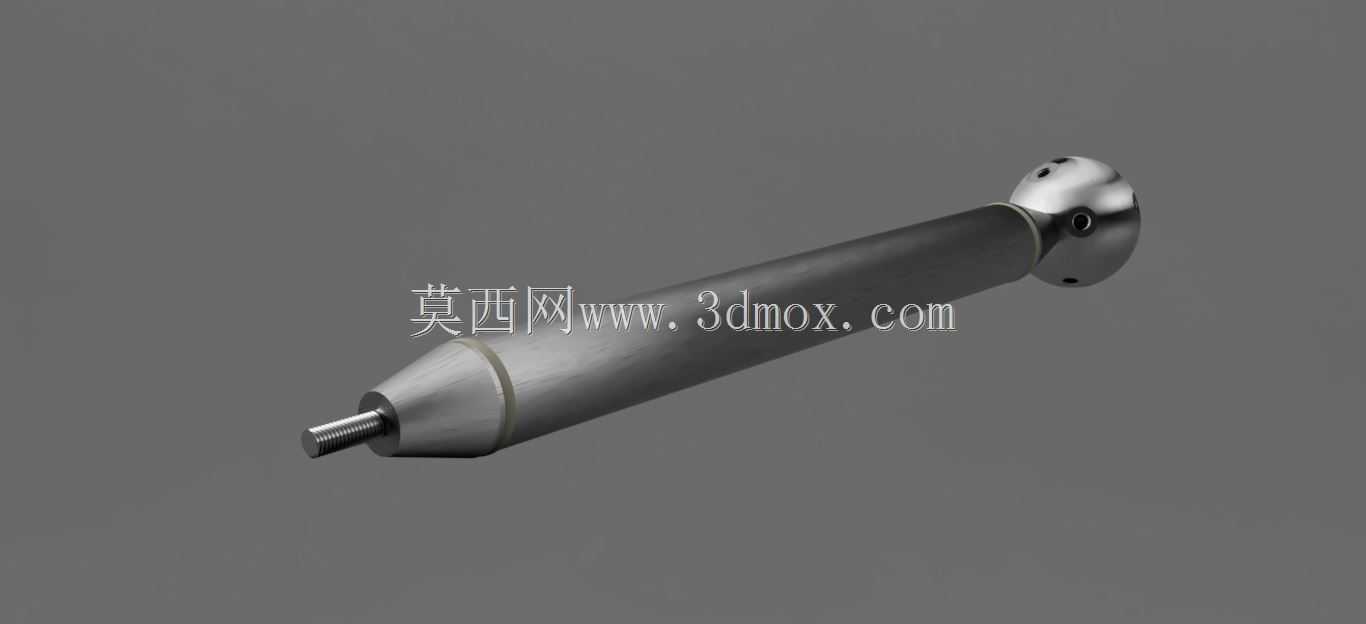

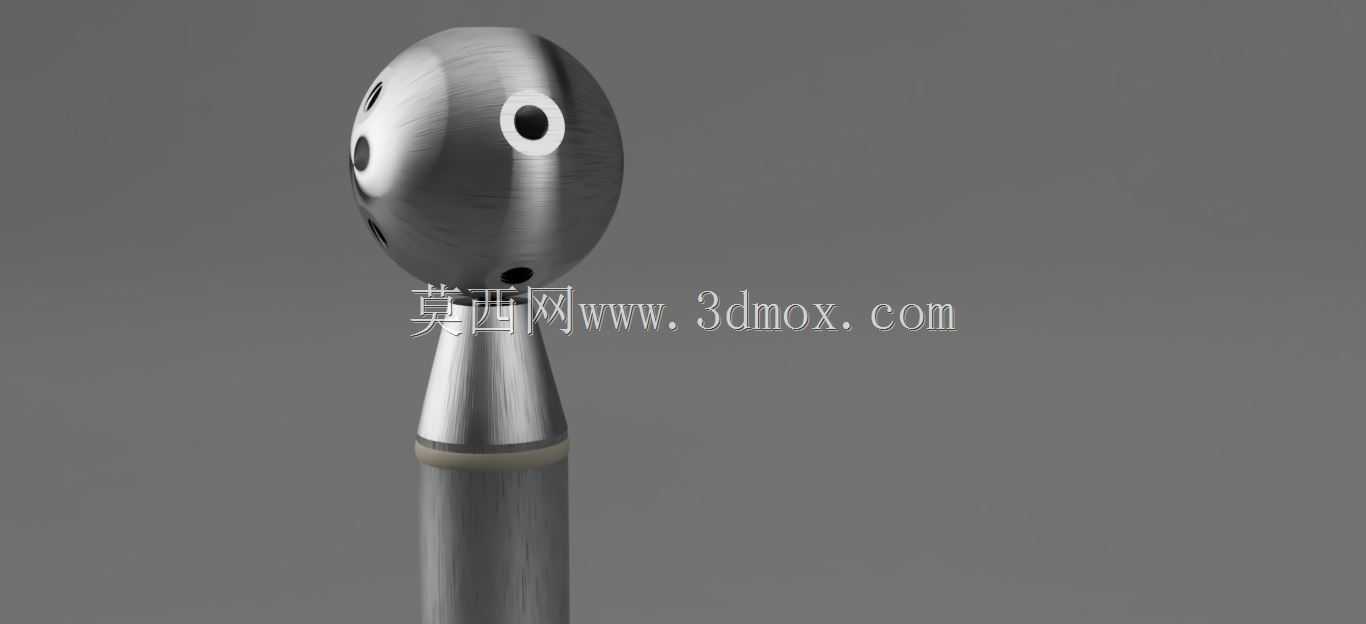

　　首先要确定的是球头的开孔数量与角度，需要匹配对应框架系统的网格划分逻辑，常见的开孔角度会覆盖空间坐标系内的多个方向，包括水平正交方向、斜向支撑方向，每个孔位的内螺纹精度要满足螺栓锁紧的公差要求，避免安装时出现螺纹错牙或者锁紧后间隙过大的问题。球头下方的锥段过渡结构是设计里很容易被忽略的细节，这个锥段不是单纯的造型过渡，它的作用是让下部支撑杆件的轴向力平缓传递到球头本体，避免杆件与球头连接位置出现截面突变带来的应力集中，锥段的锥度一般会控制在合理范围，既保证力流传递顺畅，也不会因为锥度过大增加不必要的材料消耗。下部的圆柱杆段是与基础框架或者下层杆件对接的部位，杆段的外径要与配套的连接套筒内径匹配，

　　安装时杆段插入套筒后可以通过侧面的顶丝或者径向螺栓完成锁紧，安装边界上要注意，球头最外侧的开孔边缘到球心的距离要统一，保证所有连接的杆件长度计算基准一致，避免安装时出现杆件长度不匹配导致的框架整体尺寸偏差。实际应用里，这类构件可以根据不同的荷载需求调整球头的直径与壁厚，大跨度重载场景下会选用更大直径的实心球头或者厚壁空心球头，轻型展架类场景则可以选用薄壁空心球头来降低整体自重，不管是哪种规格，所有开孔的轴线都必须交汇于球心，这是保证整个空间框架受力均匀的核心设计要求，一旦开孔轴线出现偏移，杆件安装后就会产生附加弯矩，长期使用下很容易出现节点松动或者杆件变形的问题。和传统的板式连接节点比，这种球头节点的适配性更强，

　　不需要根据每个连接角度单独定制节点板，只要调整球头的开孔角度就能适配不同网格形式的空间框架，不管是正放四角锥网架还是三角锥网架，都能通过标准化的球头节点搭配不同长度的杆件完成拼装，能大幅降低构件的生产制造成本，也方便后期的框架拆解与重复利用，在临时搭建的展会结构、可移动设备防护架这类需要反复拆装的场景里，这种优势会格外明显。安装过程中要注意，每个孔位的螺栓锁紧扭矩要保持一致，避免因为单个螺栓锁紧力过大导致球头出现局部受力偏移，所有杆件安装完成后要逐一检查节点位置的间隙，确保所有杆件都与球头端面完全贴合，不能出现虚接的情况，否则会影响整个框架的整体刚度。
