DN125法兰式手动截止阀结构设计

　　在工业流体输送管路系统中，这类公称通径125mm的法兰连接手动截止阀，是中低压工况下截断管路介质的核心控制部件，常见于市政给排水主管路、化工生产常温介质输送管线、暖通空调循环水系统、厂区消防供水干管等场景，相比同通径的闸阀，它的密封面磨损后维修更换更便捷，节流调节时的流量线性度更优，只是全开状态下的流阻略高于闸阀，因此更适合以截断功能为主、偶尔需要微调开度调节流量的管路节点。

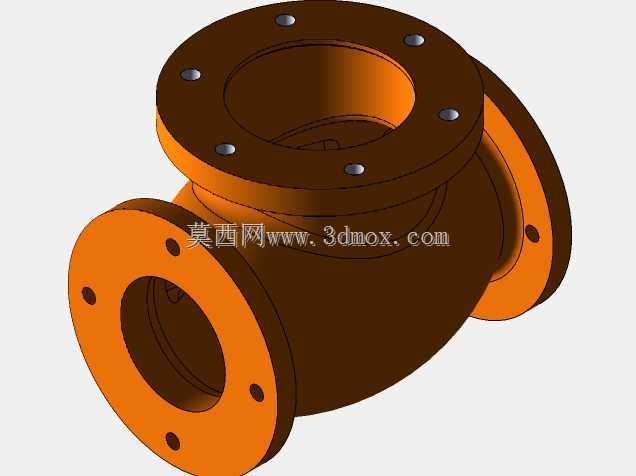

　　从结构设计逻辑来看，这款阀采用下进上出的介质流向设计，阀体为铸造成型的流线型流道，进出口两端带标准凸面法兰，法兰上的螺栓孔位严格匹配对应压力等级的管路法兰标准，安装时只需在两法兰面间加装适配密封垫片，穿入等长双头螺柱配合六角螺母对称拧紧即可完成固定，安装过程中需要注意阀体上标注的流向箭头必须与管路介质流动方向一致，否则会导致阀门关闭状态下介质从阀瓣下方施压，长期运行容易冲蚀密封面，同时也会增大操作手轮的启闭力矩。

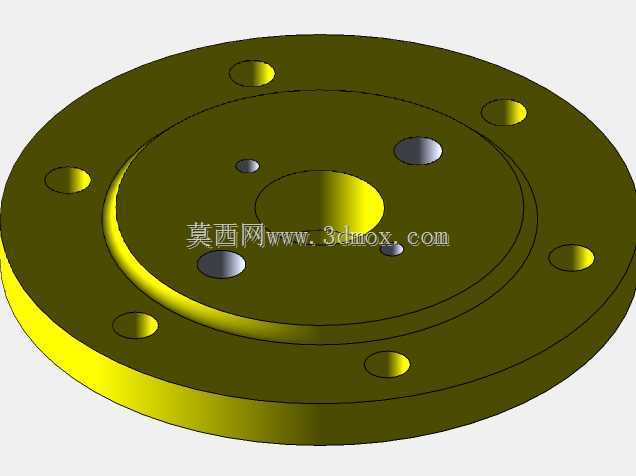

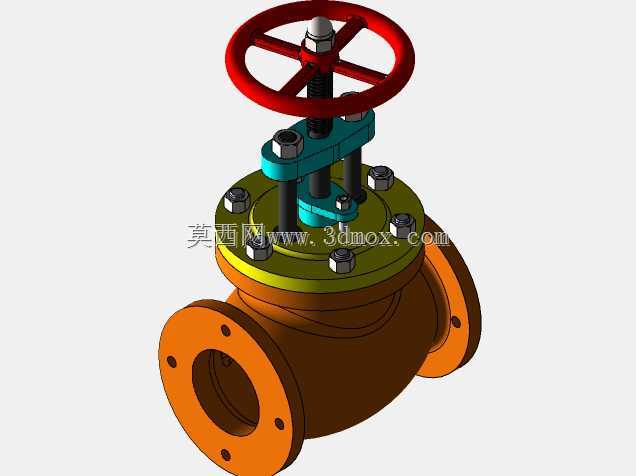

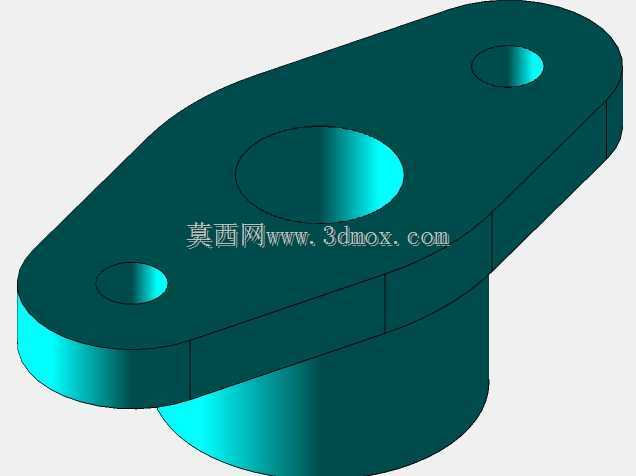

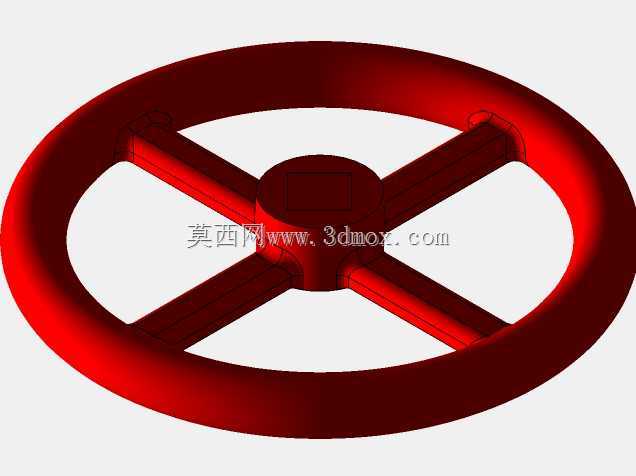

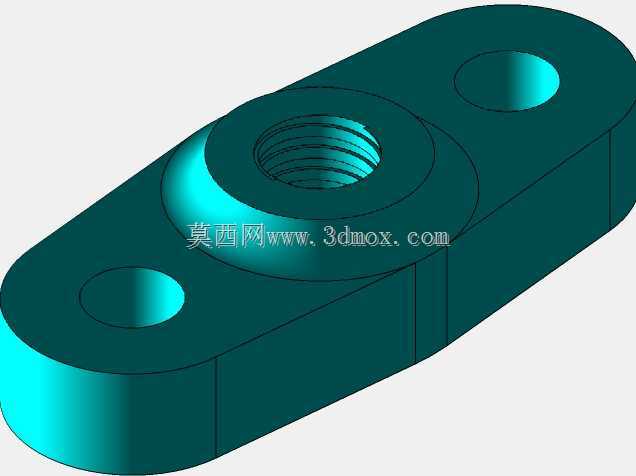

　　上部的操作机构采用轮辐式红色手轮，手轮中心通过方榫结构与阀杆顶端固定，阀杆采用梯形传动螺纹，与阀盖上部的阀杆螺母配合，旋转手轮时即可带动阀杆做垂直方向的升降运动，进而带动底部的阀瓣实现启闭动作。阀盖与阀体之间采用法兰式连接，结合面处加装金属缠绕垫片实现静密封，阀杆穿出阀盖的位置设置了多层填料密封结构，通过均布的螺栓压紧填料压盖，挤压填料产生径向变形抱紧阀杆，防止介质从阀杆配合间隙处泄漏，日常维护时如果出现阀杆位置渗漏，只需在带压状态下对称拧紧填料压盖的螺栓即可消除泄漏，无需停机拆解阀门。

　　阀瓣与阀座的密封面采用堆焊硬质合金的工艺处理，硬度差控制在合理区间，避免长期启闭过程中出现密封面咬合拉伤的问题，阀瓣导向结构与阀体内腔的导向肋配合，保证阀瓣升降过程中不会出现偏斜，确保密封面能够完全贴合，避免局部冲蚀。手轮下方的阀杆位置设置了启闭行程标识，操作人员可以通过阀杆露出的长度直观判断阀门的当前开度，无需额外加装开度指示装置。

　　从安装边界尺寸来看，这款阀的结构长度符合对应通径截止阀的行业安装尺寸标准，进出口法兰的端面距、法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径都严格匹配PN16压力等级的法兰规范，安装时不需要对现有管路进行额外切割改道，可直接替换同参数的老旧损坏阀门。手轮的操作高度设计符合现场人工操作的人机工程要求，正常成年人站立状态下无需借助登高工具即可完成启闭操作，手轮的轮缘直径经过力矩核算，在公称压力范围内启闭阀门时，单人施加正常操作力即可完成动作，不需要加装加力杆，避免力矩过大损坏阀杆或密封面。

　　在实际选型应用中，这款阀适用的介质包括常温清水、无强腐蚀性的油品、压缩空气等，不适用于含有固体颗粒的介质工况，否则固体颗粒会卡滞在密封面处导致关闭不严，也会加速阀瓣与阀座密封面的磨损。日常巡检时需要重点检查填料压盖的压紧余量、阀杆螺纹的润滑状态，定期在阀杆外露螺纹处涂抹二硫化钼润滑脂，降低螺纹传动的磨损，延长阀门整体使用寿命。如果需要拆解维修，只需将阀盖与阀体连接的螺栓全部拆下，即可将上部操作机构连同阀瓣整体取出，更换密封件或受损部件后重新装回即可，维修过程不需要将阀体从管路上拆下，大幅降低了现场维护的工作量与停机时间。
