双槽同步带轮传动组件结构设计

　　带传动结构是工业传动场景里应用极广的动力传递形式，这套双带轮配套平带的传动组件，适配多数中低速动力传输工况，从常规轻工输送线、小型机床辅机传动，到农用机械、通用机电设备的动力端输出，都能见到这类结构的实际落地。区别于齿轮啮合传动的硬接触特性，带传动本身具备缓冲吸振的能力，运行过程中噪音更低，同时在负载突然超限的情况下，皮带会出现打滑卸荷，能避免动力端的电机、输出端的核心工作部件被瞬时过载扭矩损坏，这也是很多非高精度定比传动场景优先选用带轮结构的核心原因。

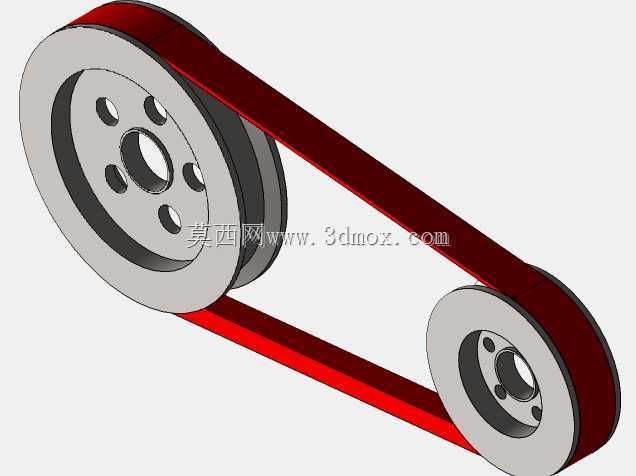

　　设计这套带轮组件时，首先要匹配安装空间的边界约束，两个带轮的中心距需要结合设备机架的预留安装位确定，既要保证皮带的包角满足传动摩擦力要求——小带轮的包角不能低于120度，否则容易出现传动打滑、动力损失过大的问题，也要预留出皮带安装、后期张紧调整的操作空间，不能让带轮和机架周边的走线、护罩、其他功能部件出现运动干涉。带轮本身的轮缘结构做了微弧凸面处理，这个细节是为了让平带在运转过程中能自动保持对中，避免皮带运行时向轮体侧边偏移出现脱带、偏磨的问题，很多新手做带轮设计时容易忽略这个凸度，实际装机后往往会出现皮带频繁跑偏的故障。

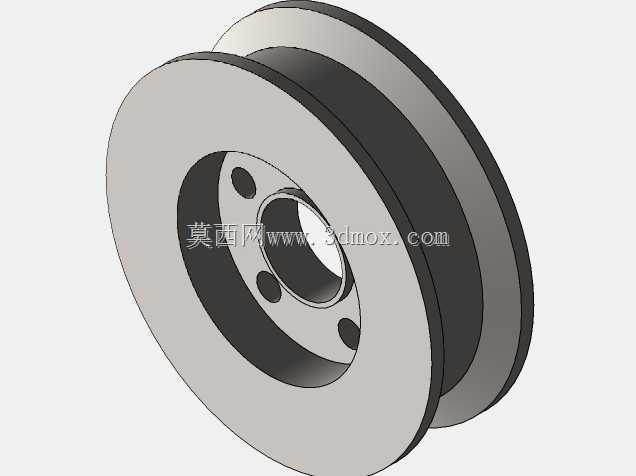

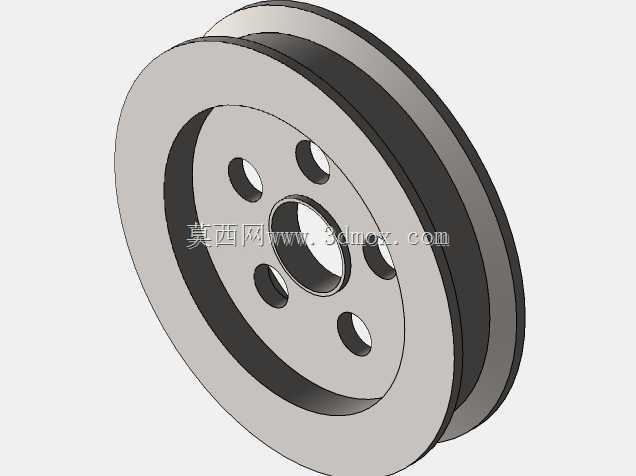

　　带轮的轮毂部分采用了台阶式安装结构，中心孔适配常用的圆轴配合公差，周边均匀分布的安装孔既可以用来做轴端的锁紧固定，也能适配端盖式的轴向定位结构，保证带轮在轴上不会出现轴向窜动。两个带轮的直径做了差异化匹配，大带轮作为从动端，小带轮作为主动端时，可以实现减速增扭的效果，反过来安装也能适配增速传动的工况，具体的传动比可以根据实际设备的转速、扭矩需求调整，这套结构的建模逻辑是参数化的，修改带轮直径、中心距、皮带宽度参数时，整个装配体能同步更新，不用重复绘制关联特征。

　　从实际安装的角度考虑，这套带轮组件的轴向尺寸做了压缩控制，轮体的总宽度比配套皮带宽出10%左右，既给皮带的少量偏移留出余量，也不会占用过多的轴向安装空间，适合安装在机架内部空间比较紧凑的设备上。皮带选用的是平带结构，相比V带，平带的弯曲应力更小，适配更小直径的带轮，传动效率也更高，同时平带的维护更换更方便，不需要做特殊的轮槽对位，后期运维的成本更低。

　　做这类传动结构的设计时，还要考虑张紧机构的预留位置，这套带轮的中心距设计预留了调整余量，可以通过调整电机安装板的位置实现皮带张紧，也可以在皮带的松边加装张紧轮，不过对于中心距固定的工况，优先选用调整中心距的张紧方式，能减少额外的部件数量，降低结构复杂度。另外带轮的动平衡特性也在设计时做了考量，轮体的材质默认选用常用的45号钢，也可以根据工况换成铝合金材质降低自重，适配更高转速的传动场景，轮体的所有加工面都做了倒角处理，避免锐边切割皮带，延长皮带的使用寿命。

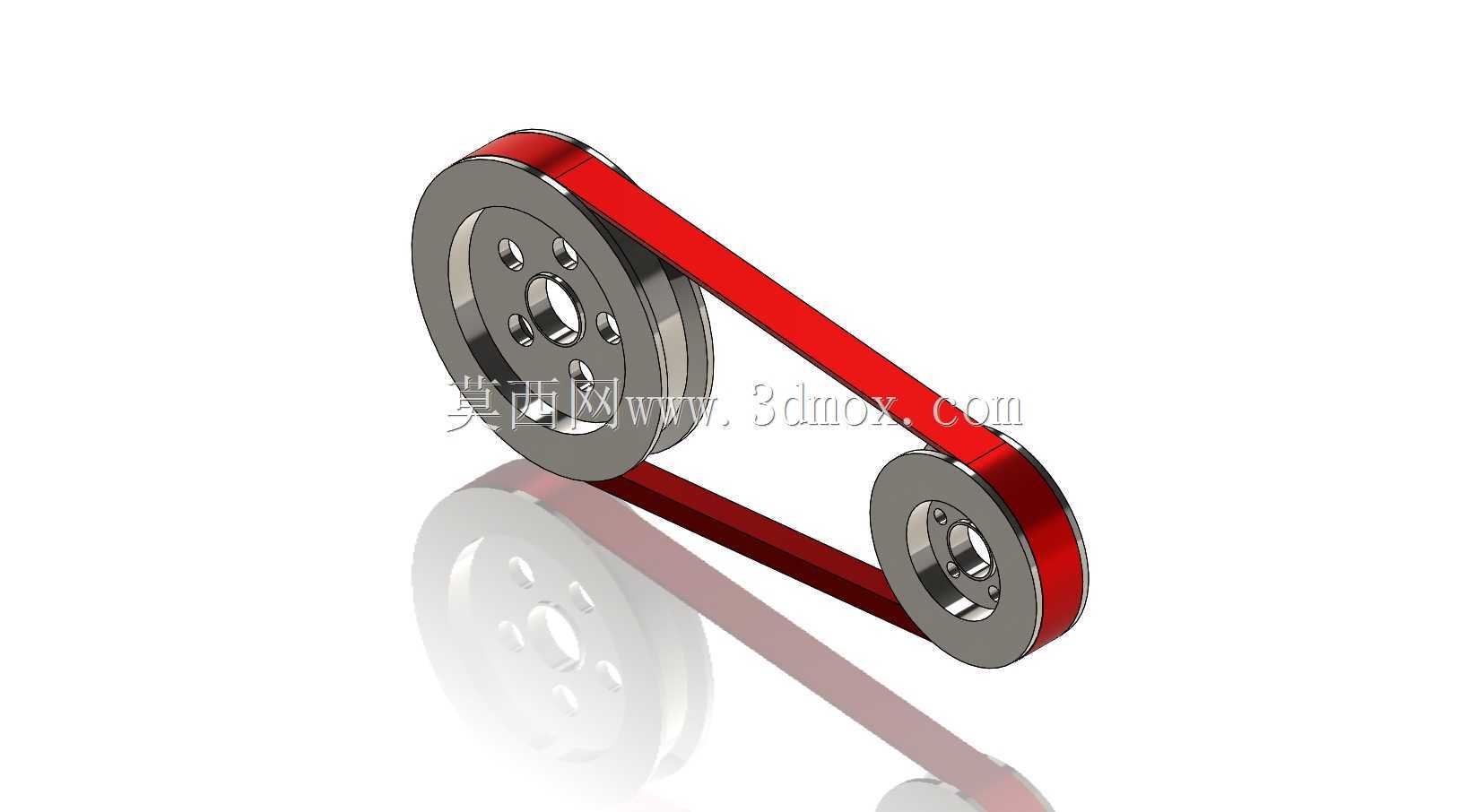

　　在实际选型应用时，需要先核算传递的额定扭矩，确认皮带的宽度、带轮的直径能满足负载要求，避免出现皮带打滑、带轮变形的问题，同时两个带轮的安装端面要保证共面，偏差不能超过2度，否则会加剧皮带的偏磨，缩短传动组件的整体使用寿命。这套三维结构完整还原了带轮、皮带的装配关系，所有配合面的公差都按照常规机械加工的精度要求做了预留，导入工程图模块就能直接输出加工图纸，不需要再做额外的结构修正，对于做通用设备传动结构设计的工程师来说，可以直接参考这套结构的参数逻辑，调整适配自己的设备工况，减少重复建模的工作量。
