在各类需要变角度传递扭矩、调整执行端方位的工业场景里,这类带操作手柄的万向铰接结构是非常常见的基础传动单元,不同于纯传动用途的十字轴万向节,这款结构集成了手动操作端与固定安装支座,不需要额外搭配操作组件就能直接完成角度调整与锁止,适配很多中小载荷的工位调整、角度定位需求。从实际应用场景来看,这类结构常出现在小型工装夹具的角度调整工位、轻工设备的操作端方位调节、检测设备的探头姿态调整环节,也会用在小型手动操作的专用设备上,作为操作力传递的变向节点,比如手动压合设备的压头角度调整、小型焊接工装的工件姿态微调,都能用到这类结构,它不需要配套复杂的电控或者液压组件,纯机械结构的可靠性很高,在车间多粉尘、少量切削液飞溅的环境里也能稳定工作,维护成本很低。

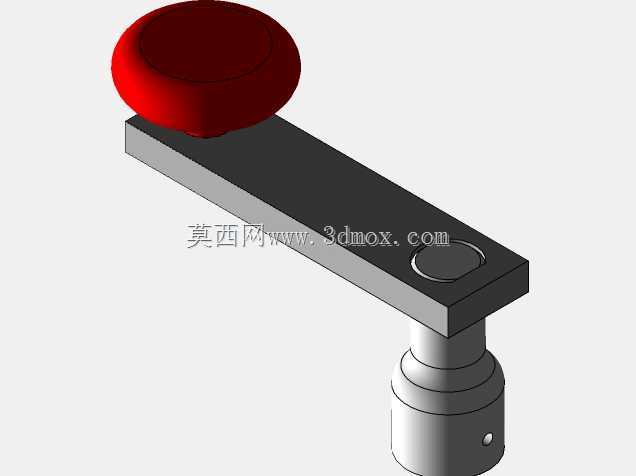

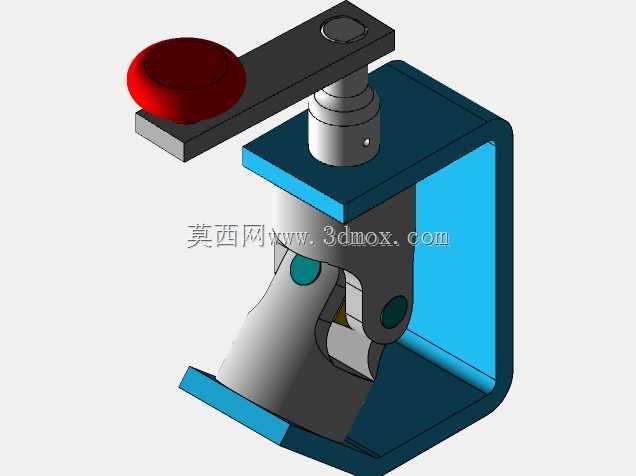

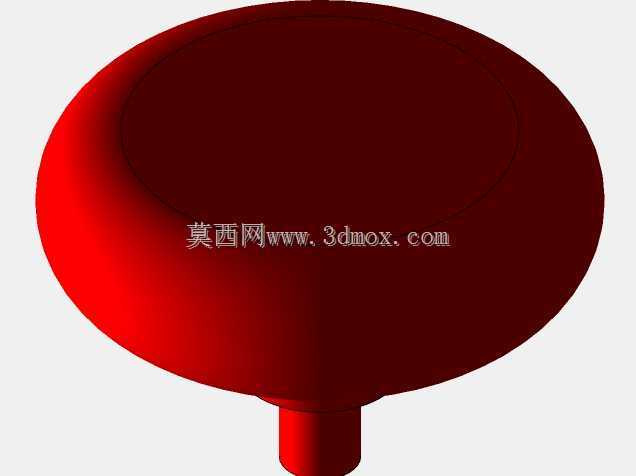

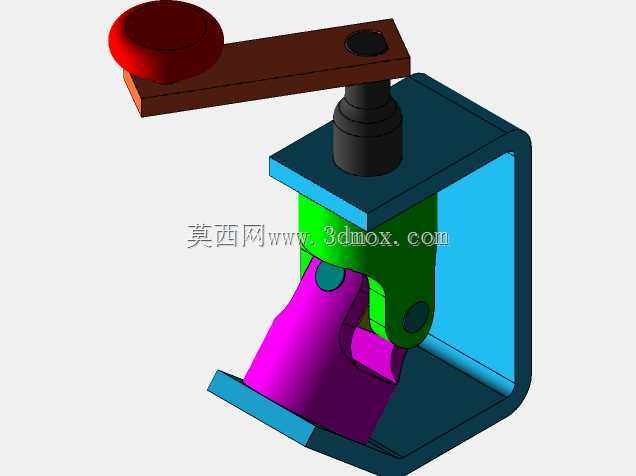

从功能特性上看,这款万向铰接结构分为三个核心部分:顶部的操作手柄组件、中部的万向铰接核心、底部的U型安装支座。顶部的红色操作帽是防滑设计,增大手动操作时的摩擦力,手柄杆直接和铰接芯轴上端连接,转动或者扳动手柄就能直接带动铰接端调整角度,芯轴位置设计了径向定位销孔,用来穿装销钉实现手柄和芯轴的周向固定,避免操作时手柄和芯轴打滑。中部的万向铰接部分采用十字铰接的核心结构,两个互相垂直的铰接轴分别连接上下两个铰接叉,能实现两个自由度的角度摆动,摆动范围覆盖了常规工位调整需要的±35°区间,铰接轴位置配套了耐磨衬套,减少反复摆动带来的磨损,延长结构的使用寿命,铰接位置预留了锁止结构的安装空间,调整到目标角度后可以通过侧部的锁止螺钉压紧铰接面,实现角度固定,避免受载后角度偏移。底部的U型安装支座是整个结构的承载基础,支座上下两个安装平面都做了铣平加工,保证安装时的基准面平面度,上平面用来承托铰接组件的上端固定座,下平面可以通过螺栓直接固定在设备台面或者工装基板上,U型的开口结构给下部铰接端留出了足够的摆动空间,不会在大角度摆动时出现结构干涉。
从设计思路上来说,这款结构优先考虑的是手动操作的便利性与安装的便捷性,没有采用复杂的密封或者重载设计,针对的是中小载荷、手动调节的应用场景,所以在零件选型上,支座部分采用框架式结构,在保证整体刚性的前提下尽可能减少整体重量,铰接部分的轴和孔采用基孔制间隙配合,配合间隙控制在0.02-0.04mm之间,既保证摆动时的顺畅度,又不会因为间隙过大出现调整旷量。操作手柄的长度经过力矩匹配,手动扳动时的操作力控制在15-25N之间,符合人工操作的施力习惯,长时间操作也不容易产生疲劳。
关于外形尺寸与安装边界,整个结构的安装基准是底部支座的下平面,支座的横向安装孔距适配常规的50系工业铝型材安装槽,也可以直接在钢板台面上打孔安装,不需要额外做转接板;整体高度方向的尺寸控制在紧凑区间,不会占用过多的设备安装空间,顶部操作手柄的回转半径经过核算,在最大摆动角度下,手柄的活动范围内不会和周边常见的工装组件产生干涉;下部铰接端的输出接口可以根据实际需求连接压头、夹具、检测探头等不同执行件,接口位置设计成标准的圆柱轴端,配套平键槽实现周向传动,用户不需要做二次改装就能直接搭配标准执行件使用。在实际装配时,需要注意铰接轴的衬套要预先涂抹润滑脂,减少初期磨损,锁止螺钉的压紧力要控制在合理范围,避免压力过大导致铰接面变形,影响后续的角度调整顺畅度。这类结构因为集成了操作端和安装支座,相比单独采购万向节再自行设计手柄和支座的方案,能减少很多设计和加工的工作量,非常适合非标设备设计时直接选型使用,缩短设备的开发周期。
